Стационарная салона конструкция PHJ I Луч

1. Контраст между двумя типами верхней гантри в PHJ & ZHJ. Full I Beam Machine:
2. Верхняя гантри -структура и основная функция ролика в PHJ & ZHJ Три в одном I BEAM MACHINATIONS: Структура верхней гантри / основной нажимающий ролик
3. Технические параметры машины изготовления луча серии H PHJ:

штат:
Количество:

Механическая основная рамка 3 в 1 I I BEAM Узел Сборка сварки выпрямления:

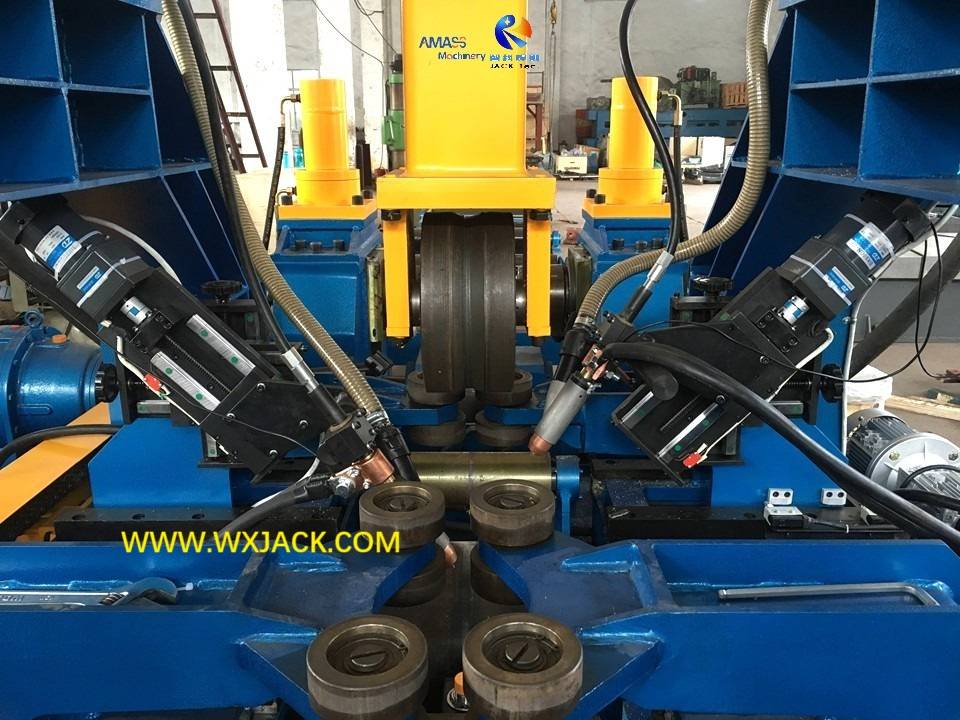

1) Если вы внимательно посмотрите на прикрепленную 1 ST Photo, вы можете идентифицировать что-то другое в этом наборе машины сварки сварки PHJ15 H Beam : дизайн на структуре ее верхней грань-пожалуйста, сравните 1 фото с 2 фото, которая является текущей (к году 2021) тип верхнего гранта;

2) В этом разделе продукта давайте рассмотрим эту тему лучшей гантри -структуры в машине.



1.  Контраст между двумя типами верхней гантри в моделях PHJ и ZHJ подходит для Full I Beam Machine:

1) Основная структура:  Как следует из названия, модели PHJ 3 в 1 машине имеют фиксированную базовую и стационарную верхнюю грантику, в которую во время своей работы можно отправлять сырье фланцев и сети и проезжая через машину для сварного HEAM / I BEAM / T BEAM / T BEAM, точно так же, как на первой фотографии, кусок T BEAM был изготовлен в пробном запуска в основном раме;

2) 'Старая структура механической основной рамы: верхняя гантри на первой фотографии машины - старомодная: нисходящий кронштейн, который приводит к гидравлическим цилиндрам, руководствуется с 4 кусочками роликов с обеих сторон, а также 2 частями вертикальных точных линейных гидеров;

3) направление вниз роликов: Таким образом, в такой структуре машины вверх и вниз движения основного нажимающего ролика реализуется с силой катания на трения;

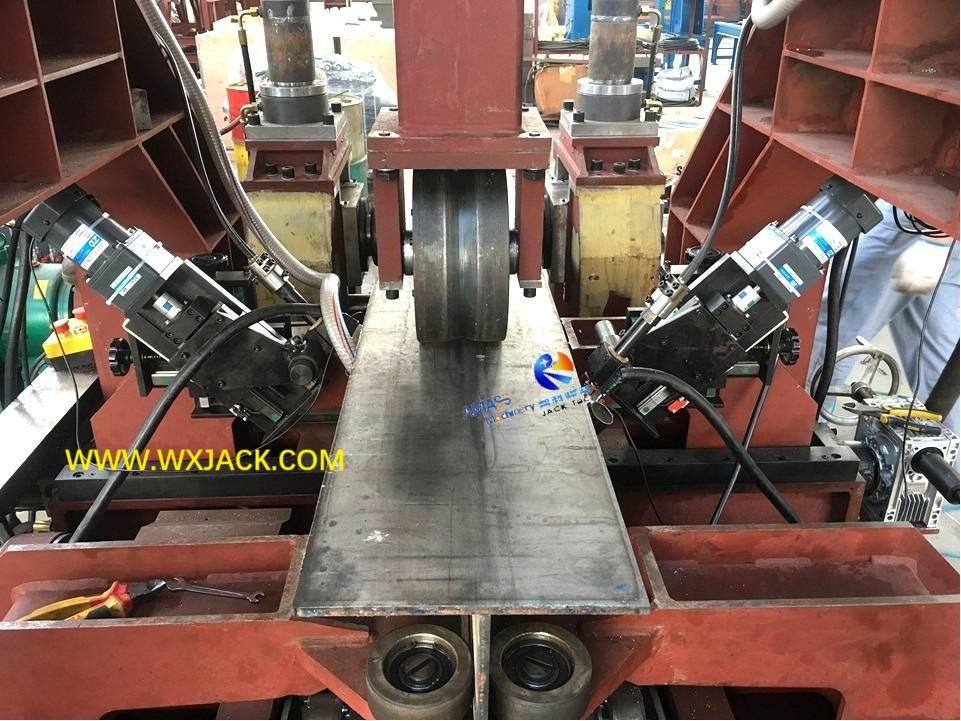

4) сравнительно, для настоящего типа верхнего грань в машине, как показано на прикрепленной 2 фотографии, есть 4 части вертикальных точных линейных гидеров, вместо 2 частей, установленных на 4 внутренних краях луча гантри;

5) и движение возвышения руководящих роликов сделано с силой скольжения трения, а не в моде с катаниями трения в моде «Старая». Такая обновленная конструкция повышает стоимость производства на машине модели PHJ, но может добавить стабильность и точность процесса нажатия и сборки нисходящего, обеспечивая лучшее качество, поставляемое с машины. Таким образом, в настоящее время все модельные машины серии PHJ и ZHJ изготавливаются из такой структуры верхней палочки.



2. Верхняя гантри -структура и главная функция ролика в PHJ и ZHJ 3 в 1 I I Beam Machine:

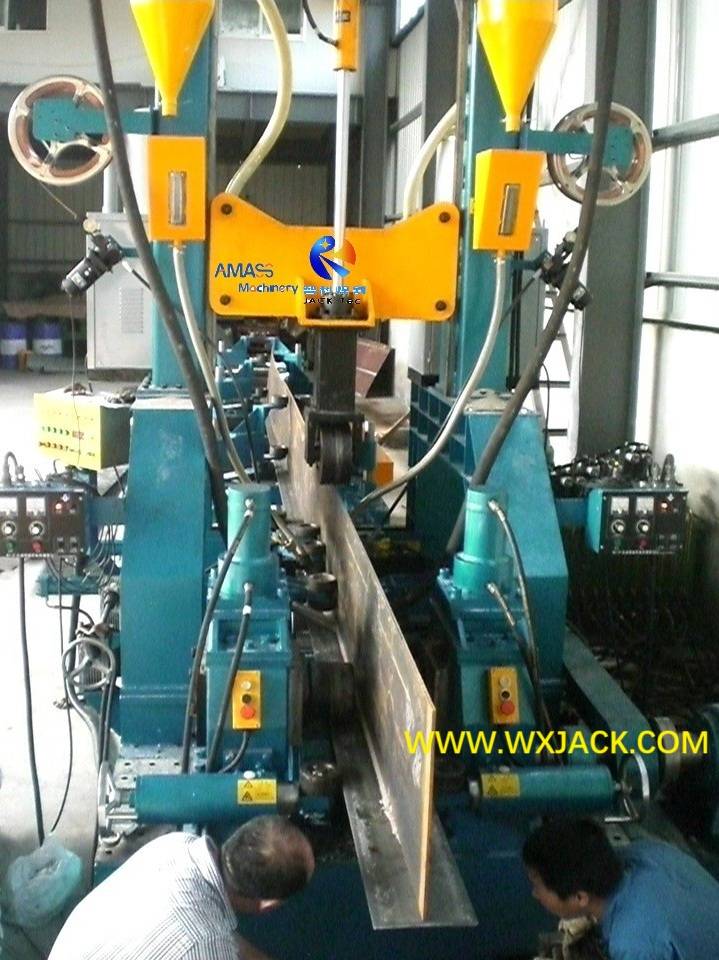

1) В семействе продуктов PHJ и ZHJ Model 3 в машине изготовления луча 1 I , верхняя черта в обеих ветвях продукта. Их разница заключается в базовой рамке, которая является рабочей таблицей »машины. Для базовой рамки серии PHJ мы обсудили на нем в разделах продуктов модели PHJ15 , пожалуйста, проверьте. Итак, что касается ее верхней части, верхней гантри, какова его структура и роль в машине? Давайте быстро рассмотрим это. Вспомогательные фотографии от № 3 до 6;

2) Структура верхней гантри в машине 3 в 1 ч. Изготовление луча:

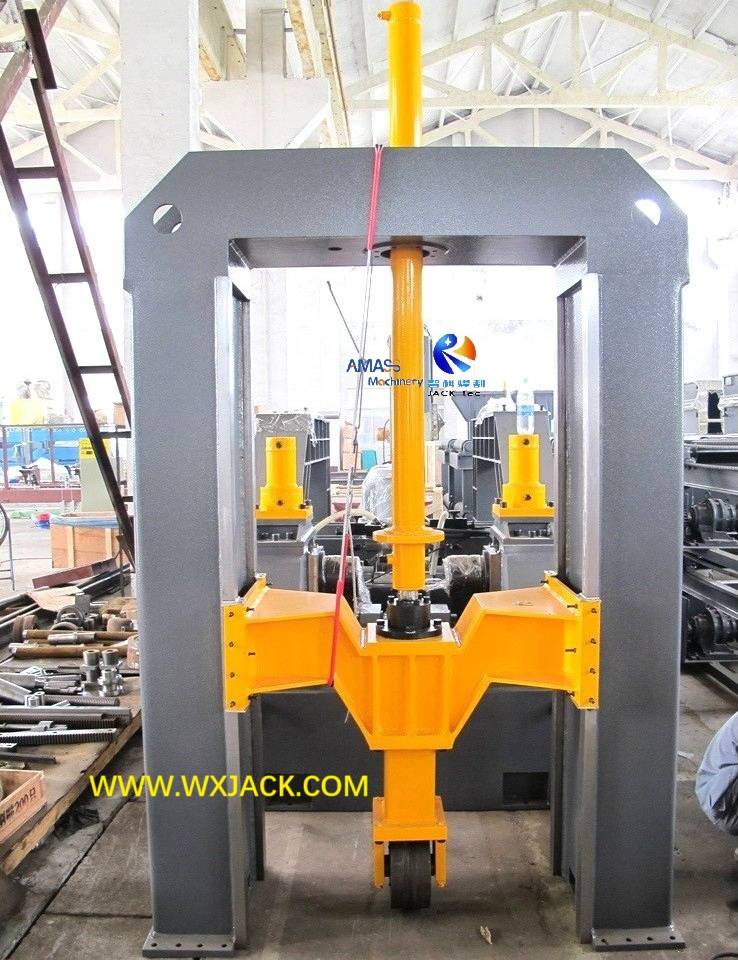

а) Как видно из фотографий, верхняя гантри имеет инверсированную форму U, сделанную из секционных сталей;

б)  механическая U -рама собирается с 4 кусками точных линейных гидеров на его внутренних поверхностях;

c) Существует  набор вертикального масляного цилиндра, который проходит через его верхнюю луч, вниз по всему пути, чтобы установить основной нажимающий ролик, посредством набора подъемного кронштейна, который, в свою очередь, движется вверх и вниз по 4 частям точных линейных линейных гидерсков, таким образом;

г) основной нажимающий ролик - это механизм актерского мастерства в верхнем портке машины;

3) Основной нажимающий ролик в машине изготовления луча 3 в 1 I:

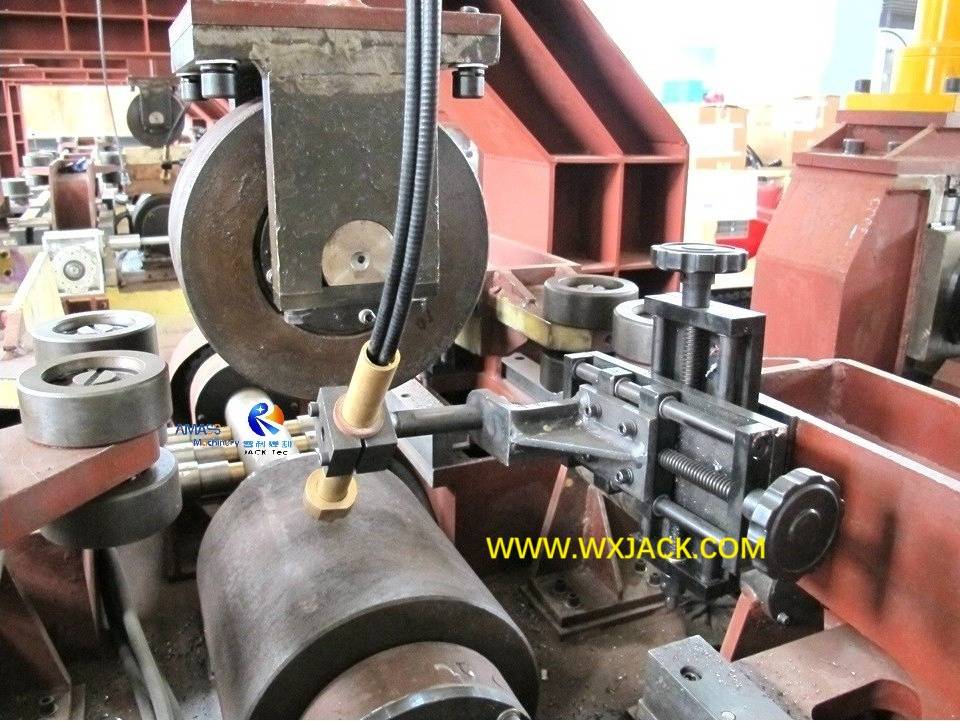

A) Прикрепленная 5 фотография дает идеальный вид на удаление заготовки, верхний основной нажимающий ролик/ нижний сборник ролика/ левый и правый выравнивание в середине, который в течение рабочего периода становятся силой вместе, чтобы удерживать заготовку сверху/ нижний/ левый/ правый четыре направления одновременно, и поднимайте рабочую часть вперед, а также его сборку и уплотнение, приготовленные в тот же момент. Какой причудливый и тонкий дизайн машины изготовления луча Wuxi Jack H!

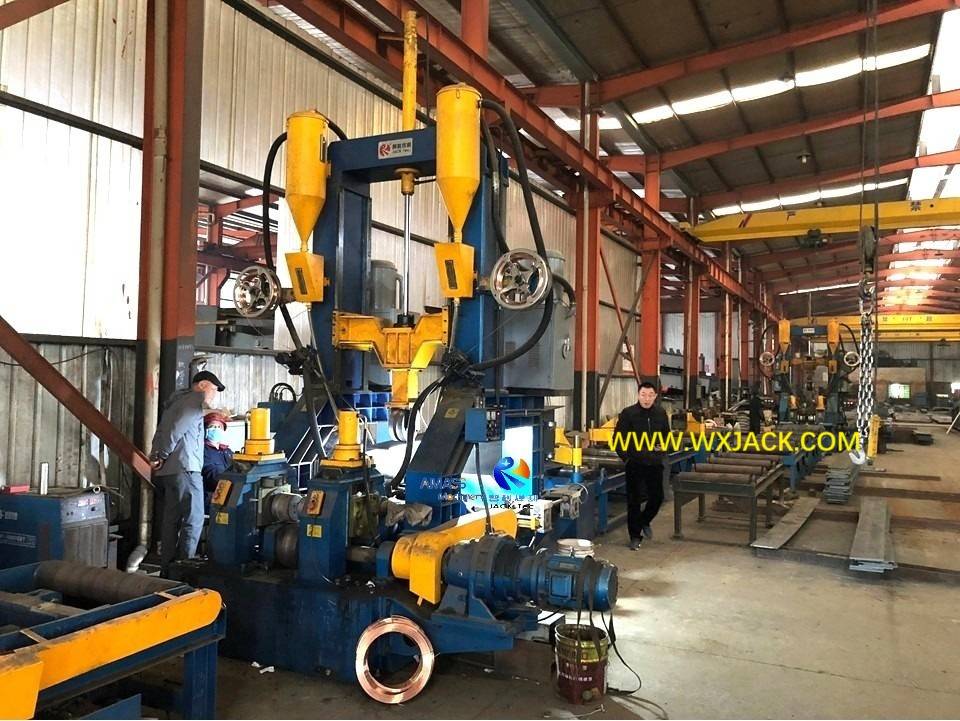

б) Прикрепленная 6 фото дает побочный вид на эту конкретную рабочую группу.



3. Технические параметры  машины изготовления луча серии H PHJ:

Технический параметр

Серия стационарной гантри -структуры PHJ

3 в 1 I I BEAM СВОДА

Модель

PHJ15/ PHJ18/ PHJ20

H Лучаный сетевой размер

Высота:   200 ∼ 1500/ 1800/20000 мм;

Толщина:   5 ∼ 32 мм

H Beam Flance

Ширина: 150 ∼ 750 мм; Толщина: 6 ∼ 40 мм

Сварная H Beam/ I Beam/ T Beam Длина луча

Стандарт составляет 3 ∼ 15 м, основываясь на спросе клиентов

Последовательная рабочая скорость сборки/ сварки/ выпрямления

Применение: 200–1200 мм/мин.; Работа: 500 ~ 700 мм/мин. (Бесплатный,   управление инвертором, VFD)

Сварка режима

Одиночная дуга или двойная дуговая пила в плоском положении филе

Видел сварочный шв

Один раз проход Макса. Высота 8 ~ 12 мм

Заготовка

Симметричный и асимметричный поперечный сечения

Сварная H Beam/ I Beam/ T Beam

Машина Общее измерение (L × W × H)

28 м × 4 м × 4,6 м/ 4,8 м/ 5,1 м,

включая входные и выходные конвейеры

Входной и выходной конвейер

10 ~ 11 м длиной в 3 роликовых столах каждый; Один тип диска, два других типа на холостом ходу;

Стандартная длина входного конвейера имеет три роликовых таблиц гидравлических манипуляторов привода;

Выходной конвейер имеет одну роликовую таблицу высоты возвышения

Вождение двигателей

AC Циклоидальный мотор; Основное вождение: 5,5 кВт;

Входной и выходной конвейер: 1,1 кВт x 2

Гидравлическая система

4,4 кВт, 4 ~ 8 МПа


на:
под:
