CNC-CGT1500/1800 и таблица CNC-CGU4000 или подводная специальная машина для резки плазменного CNC

A. Два типичных типа специальной машины для резки плазмы с ЧПУ:

В практическом применении машины с наказыванием плазмы с ЧПУ , помимо обычных типов движущегося моторного привода типа:

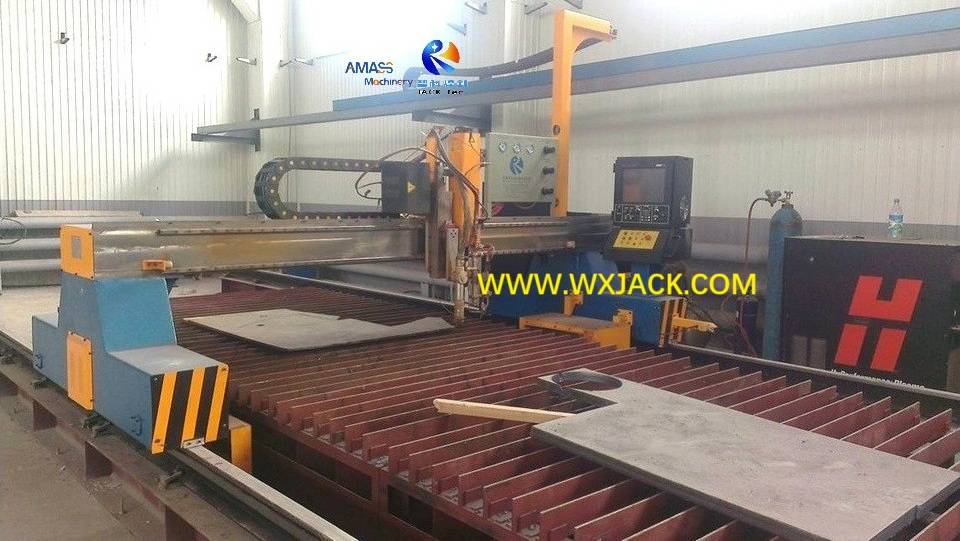

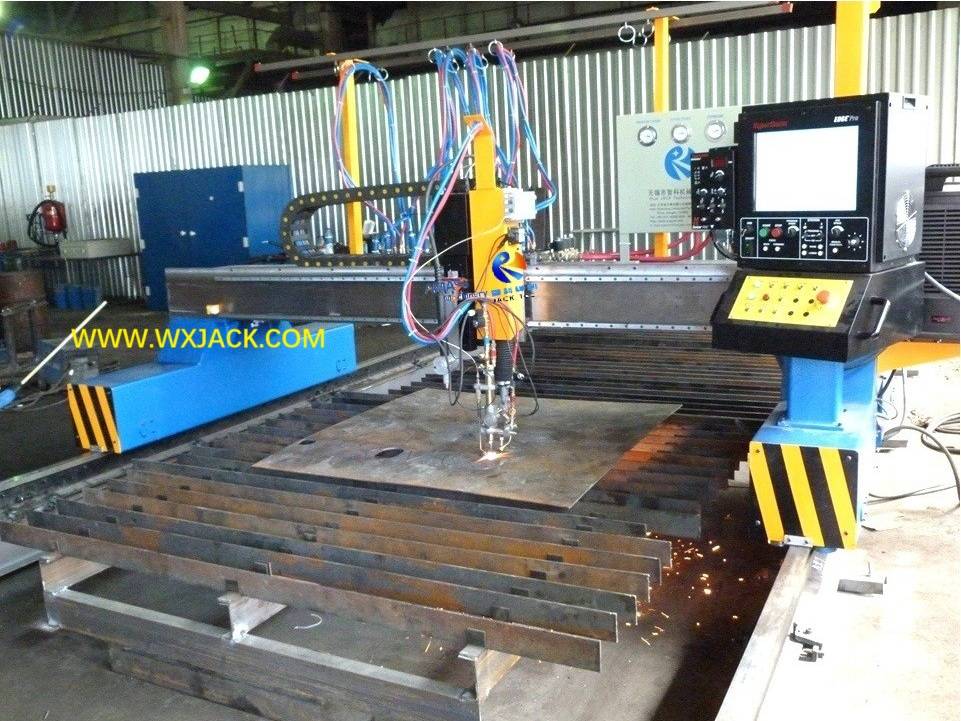

Wuxi Jack CNC-CG4000 Модельная машина на резки плазмы: ( Рис.1 )

Существует несколько типов специального дизайна, чтобы удовлетворить спрос на конкретный клиент. Например:

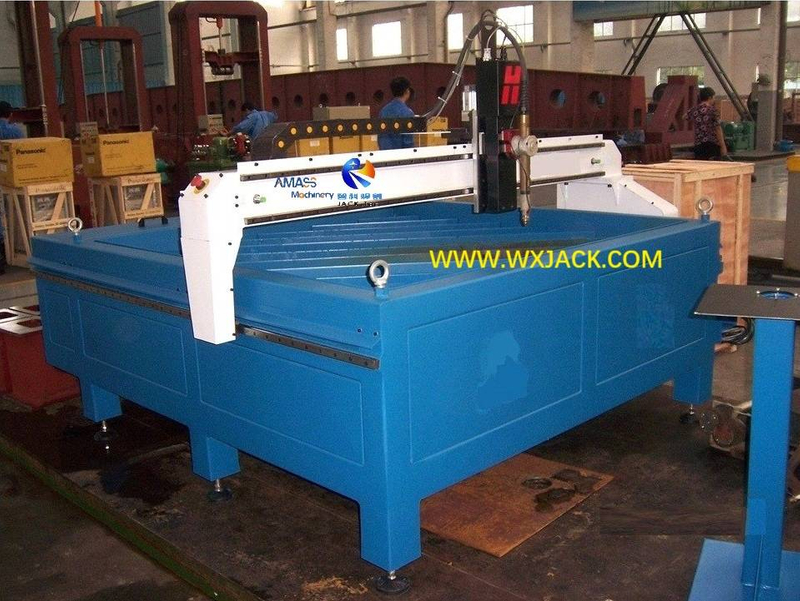

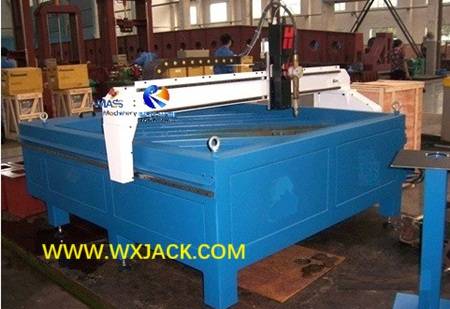

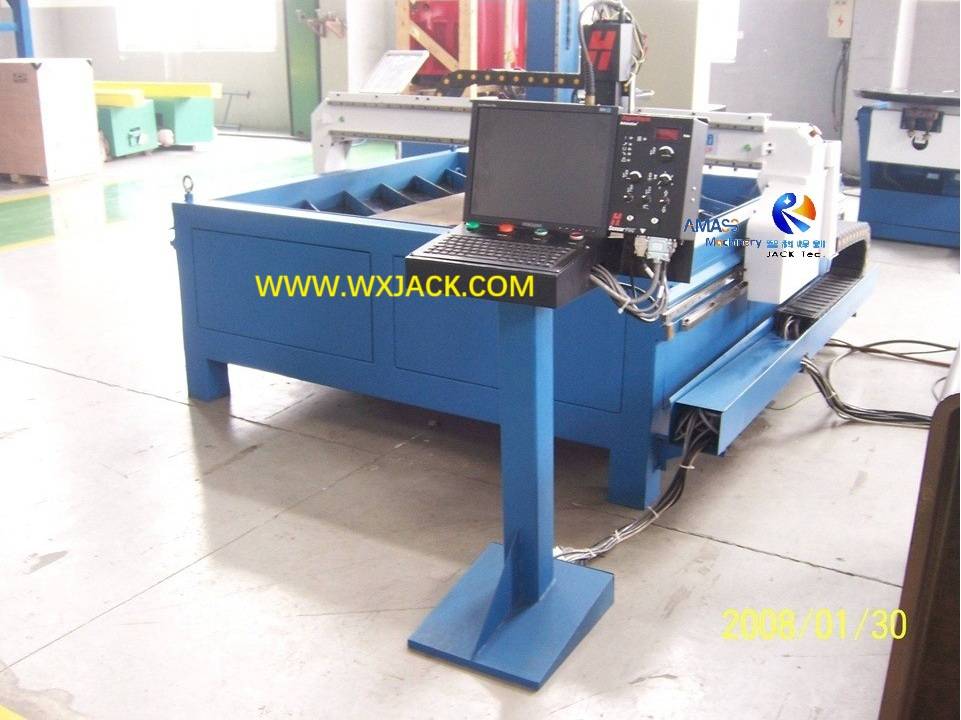

1.  Таблица типа типа CNC плазменного резки , чтобы представить высокую точную резку плазмы, с компактной интегральной структурой: ( Рис.2 )

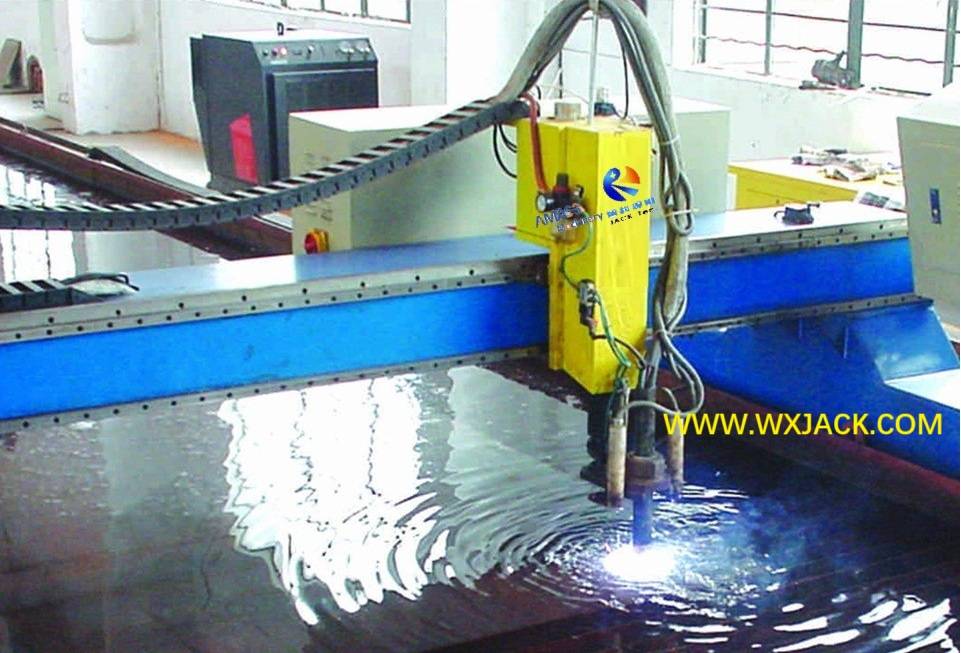

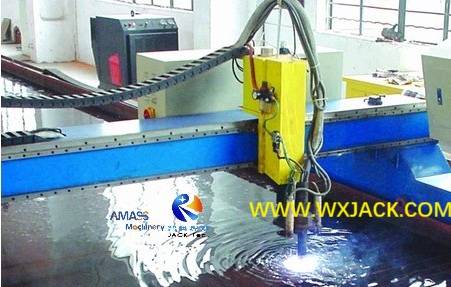

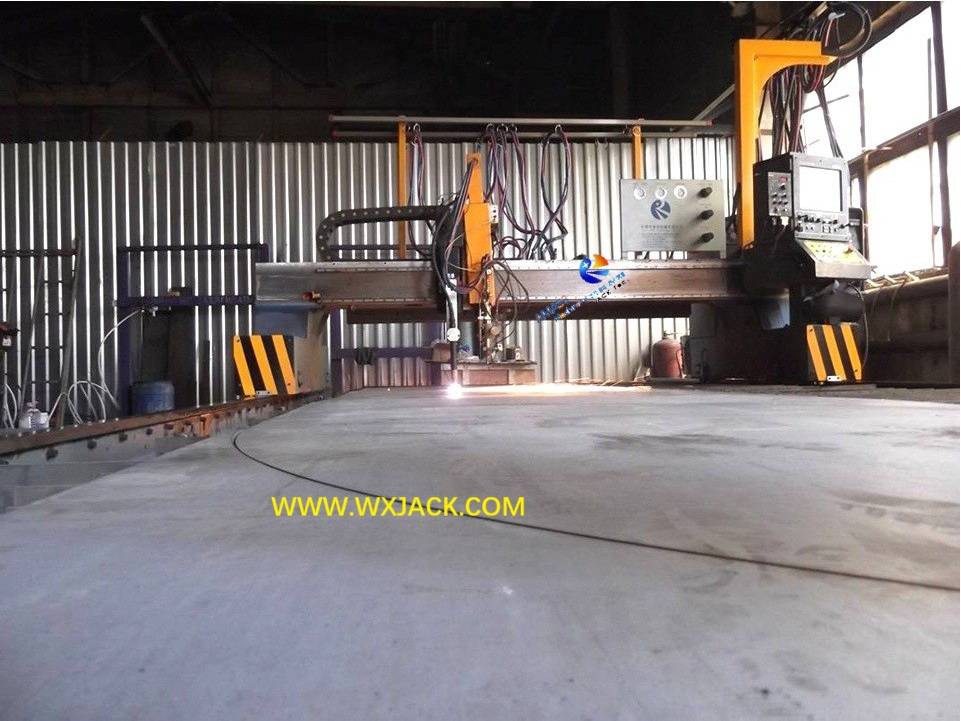

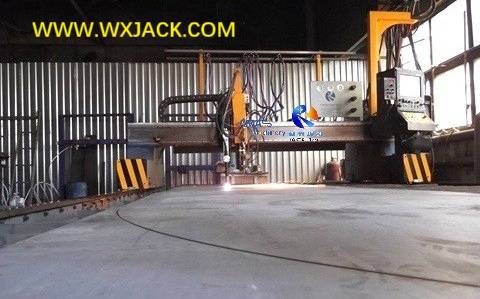

2.  Подводная машина для резки с ЧПУ , чтобы уменьшить ущерб окружающей среде, вызванный плазмой, максимально возможным, снятие потенциального риска оператора при вреда для здоровья: ( Рис.3 )

Здесь у нас есть введение в вышеупомянутые 2 специализированные продукты, которые имеют свое уникальное положение в сфере металлической пластической резки плазмы.

B. CNC-CGT1500 / 1800 высокая таблица точности типа типа CNC Плазменная машина для резки:

1. Применение каркаса с ЧПУ на сжиженной пластинке плазма:

1)  Задача: такая машина предназначена для выполнения точной формы пластины, вырезая мелкие детали из тонкой толщины металлических пластин:

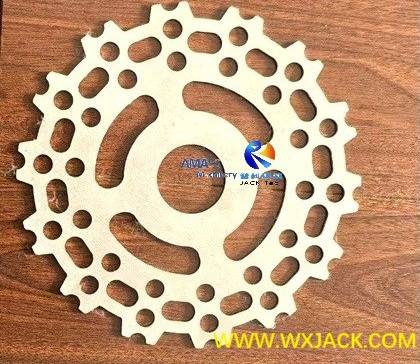

2)  Al Plate толщиной 1 мм , нарежьте на сложную форму готовую заготовку: ( Рис.4 )

3) Применение сценариев: такая компактная и высокая точная компьютер с ЧПУ плазменной плазмы не подходит для использования в крупномасштабных и относительно обширных рабочих местах, таких как проект стальной структуры/ инфраструктуры; Вместо этого машина- 'Born ' для применения в деликатных сценариях нанесения, особенно для разрезания малого размера и тонкого (плюс или минус толщиной 10 мм) без топливного металлического листа: нержавеющая сталь / Al , и т. Д.;

4)  Прикладная отрасль: в качестве оборудования для тонкой резки формы плазмы, машина для резки плазмы типа таблицы обычно используется в сценариях обработки оболочки для электромеханических продуктов; Легкая промышленность; Вентиляционный канал; Рекламный логотип; Украшение ремесла; Железный сад; Автомобильное производство; Судостроение; Электрические аксессуары; Электрический шкаф шасси ... Всего, все маленькие размеры точная форма формы пластины различных материалов железных и не железных материалов;

2. Преимущество:

С точки зрения клиента, машина типа таблицы имеет преимущества:

1)  Эффективность затрат в терминах ' Высокий ' Резка пластинга:

Резкое точность/ разрезание шероховатости Kerf/ скорость резки перекрытия с производительностью лазерной резки , а также с сравнительной разумной стоимостью машины и стоимостью работы, компактным размером и легким обращением;

2) надежность верхнего уровня;

3) удовлетворительная возможность помех;

4)  легкая эксплуатация и обработка;

5) простые в оценке, сильная практичность и долгое время использование жизни;

Таким образом, эта столовая каркасная машина тепло приветствуется клиентами.

C. Технический вид на CNC-CGT1500 / 1800 TABLE TYPE Высокая точность CNC Plasma Cutting Machine:

1. Плазменная технология разрезания принята:

1) Машина чистая и чистая при резке плазмы , , что означает, что только плазменная система резки, без системы резки пламени;

2) Тонкая плазменная резка: Тип таблицы. Для этой цели довольно процент применения оснащен тонким источником питания в плазме , , таком как американский бренд Hypertherm HPR130/ HD4070 или Германия Kjellberg Fine Focus 900;

2. Общая структура типа таблицы типа CNC Плазменная машина для резки:

1) МЕХАНИЧЕСКОЕ ОСНОВНОЕ КОДЕРС - это компактная и интегральная структура таблицы, интегрируя продольные режущие рельсы и горизонтальный луч, многообещающую высокую жесткость/ хорошую точность и легкую установку. Весь набор машины является твердым и долговечным;

2)  Общее измерение основного тела машины намного меньше;

3) интегральная рама: в машине структуры таблицы интегрированы режущая таблица и горизонтальная луча резания вместо отдельного типа в случае обычной движущейся гантри -структуры;

4)  Контроллер с ЧПУ и операционная панель превращаются в операционную станцию типа постоянного типа, которую можно свободно перемещать:

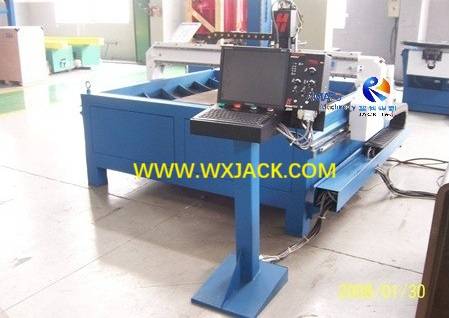

5)  Модель Wuxi Jack CNC-CGT1500 в демонстрации: ( Рис.5 )

3. Стандартные спецификации типа таблицы машины для резки плазмы:

Для размера таблицы существует два сорта ширины ( 1500 мм и 1800 мм ) с двумя классами длины ( 3000 мм и 5000 мм ), следовательно, полностью четыре класса размера машины:

1) ширина 1500 мм x 3000 мм длиной;

2) ширина 1500 мм x 5000 мм длиной;

3) ширина 1800 мм x 3000 мм длиной;

4) ширина 1800 мм x 5000 мм длиной;

Структуры режущей стола;

4.  Конфигурация структуры таблицы Структура с ЧПУ

1) Количество системы резки плазмы в одной машине:

В отличие от машины Gantry Structure, которая более одного куска плазменной режущей факела не редкость, в машине типа таблицы из -за его небольшого размера, как правило, машина оснащена одним набором системы резки плазмы ;

2) Спецификация системы резки плазмы:

Кроме того, в отличие от машины GANTRY, которая может быть оснащена любыми моделями источника питания в плазме, от резки тонкого материала из малого тока, до резки толстого материала из большого тока, в типе таблица, машина резки плазмы, машина, как правило, применима только для того, чтобы оснастить только малой спецификацией средней среды;

3) Плазменный источник питания: пользуясь преимуществами своей супер -стабильной структуры механической структуры, машина структуры таблицы очень подходит для работы с тонкой системой резки плазмы;

4) Эффективный размер резки: размер машины для структуры таблицы близок к допустимому размеру резки на металлической пластине, только в немного большем размере. Например, здесь, в модели CNC-CGT1500 , модель относится к 1500 мм допустимой ширины резки, а соответствующая ширина рабочего стола составляет всего 1600 мм;

5.  Компактный размер и быстрая настройка типа таблицы Тип СНС плазменной машины:

1)  Спасение площади земли: в отличие от обычной машины типа Gantry, машина для структуры таблицы имеет компактный размер, который занимает гораздо меньше земельных занятий. Например, , машина длины шириной 1,5 млн. 3 м занимает только 1,6 млн. Ширина x 3,2 млн. Пространство длины длиной;

2) Удобная установка:   Установка машины типа таблицы - это просто для того, чтобы закрепить ноги машинного рамы в пол мастерской, нет необходимости для заданий: изготовление рельсового балка/ выравнивания режущих рельсов/ изготовления платформы резания при условии машины гантрия;

3)  Легкая обработка:     кроме того, процесс его передачи также проще, выигрывая от меньшего размера и интегральной структуры. По этим причинам местоположение и перемещение машины типа таблицы гибко и могут быть легко управляются.

D. Технические параметры структуры таблицы Структура с ЧПУ

E. CNC-CGU4000 Подводной машины для резки плазмы:

1. Фон:

1) работа обычной машины для резки плазмы с ЧПУ для с ЧПУ типа генерирует определенное количество фюма и дуги, что вредно для здоровья людей, особенно здравого зрения и дыхания, а также защиты окружающей среды;

2)  на этом фоне разрабатывается подводная плазматическая пластическая пластическая пластическая пластическая пластическая пластическая пластина: машина выполняет резку плазмы с устранением паров и дуговых огней, чтобы сделать ее поглощенным в воду;

2.  Структура и работа подводной машины резки плазмы с ЧПУ:

1) Наиболее заметная специальность с подводной плазменной резкой, она имеет режущую платформу, наполненную водой, с изменением уровня воды;

2) В начале подводной резки Gasbag надувается воздухом, потому что его впускной клапан включен, что быстро поднимается уровень воды;

3) К тому времени, когда стальная пластина завалена водой, впускной клапан отключен, а уровень воды сохраняется на этом уровне, на следующем этапе резки плазмы плазмы. Все пары и дуговые огни, полученные из пластической плазменной резки, будут поглощены водой;

4)  К тому времени, когда подводная резка плазма завершена, его газовая сумка выпускает воздух с включением впускного клапана, что быстро спускается на уровень воды;

3.  Влияние на разрезание в подводной компьютере с ЧПУ плазмы:

1)  Положительная сторона подводной плазменной пластинчатой резки, как упоминалось ранее, она удобна для пользователя и экологически чистые;

2) отрицательная сторона, из -за эффекта от воды, скорости резки/ толщины резки/ шероховатости готового продукта в определенной степени (примерно на 15% меньше);

3)  Между тем, для резки металлической пластины с той же толщиной подводная резка плазма потребляет на 15% более высокую электроэнергию, чем обычная резка плазменной плазмы сухого типа;

4) Таким образом, одиночная выгода, принесенная подводной резкой, - это устранение пыли и поглощение дуги. Таким образом, какой вид машины, будь то обычный сухой тип или под водой на выбор, является компромиссом для клиента принять решение;

4. Механическая характеристика подводной машины для резки плазмы с ЧПУ:

1) рамка машины увеличивается широко ящик с нижним гравитационным центром, который испытывает напряжение после приваренной формы, что делает сильную жесткость и хорошее динамическое равновесие;

2)  рельсы перемещения гантри имеют тяжелую дистанционную высокую прочность на 43 кг U71 , как с его верхней поверхностью, так и с боковой поверхностью, обработанной шлифованием;

3) Эта машина оснащена IHS (блок начального позиционирования), вертикальным регулярным дуговым напряжением и 360 ° Anty-Collision Unit:

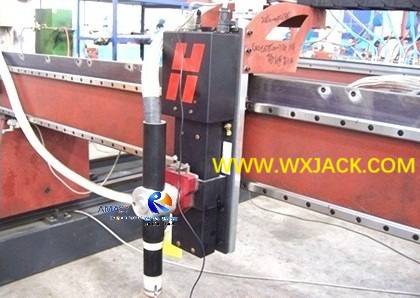

IHS ( начальное расположение ) факела плазмы: ( рис.6 )

F. Технические параметры CNC-CGU4000 подводной машины плазменной плазмы:
