Машина с CNC-CG серии CNC Clip Plate Plant с пламенем и плазмой

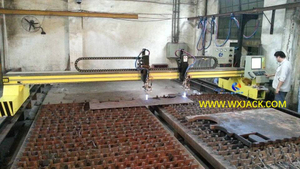

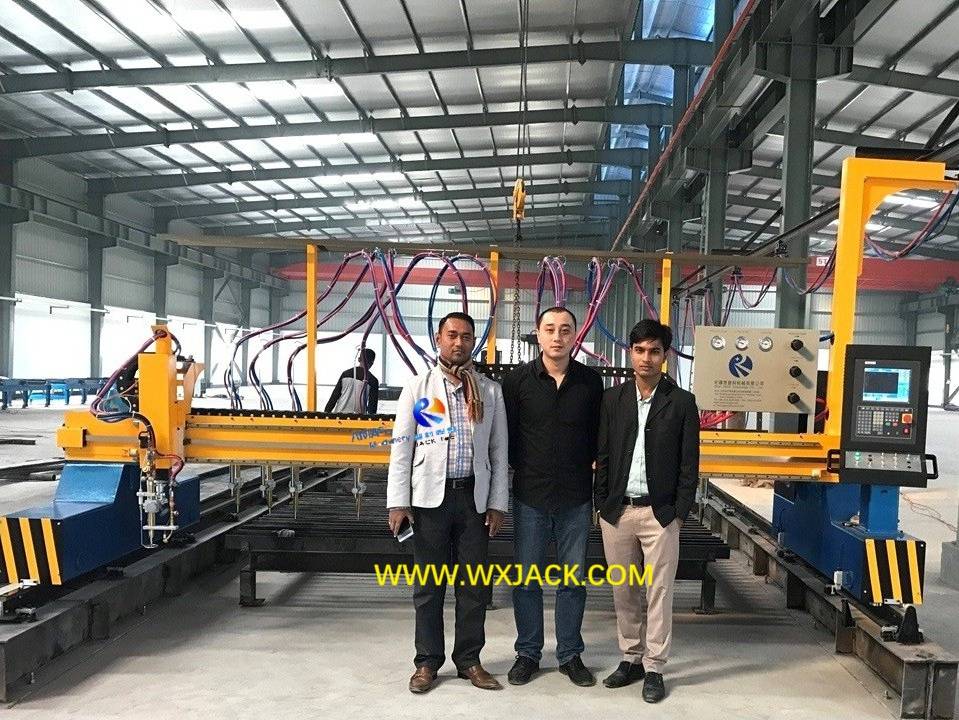

Прикрепленные шесть фрагментов комбинированных фотографий отражаются на многопрофильной машине для резки стриптиз -плиты с ЧПУ, которую Wuxi Jack доставлял для клиентов за последние десятилетия. В этом разделе продукта у нас будет короткий обзор на всех видах резки с ЧПУ, в качестве группы машин.

A. Использование и фон машины для резки стриптизметральной плиты:

1.  Функция машины резки ЧПУ:

1)  Его можно разделить на две широкие категории машины резки плазменной пластины с ЧПУ и машины резки пластиковой пластины с ЧПУ . Оба два являются основным и незаменимым первым операционным оборудованием в производственной отрасли, для выполнения диверсифицированной резки пластин (иногда бурение). Машину можно увидеть почти на каждом углу в разных отраслях и странах;

2)  Основные задачи, которую может завершить серия машины, включают:

а) резка формы или резка профиля, управление ЧПУ, пламя кислорода;

б) разрезание полоски, с помощью плавных полосовых фаркетов, без необходимости управления ЧПУ;

C) Крайный скос, посредством пламени тройной режущей факелов;

г) отверстие для бурового отверстия, с вайк -джек

 На пластине листового металла различных типов и размеров:

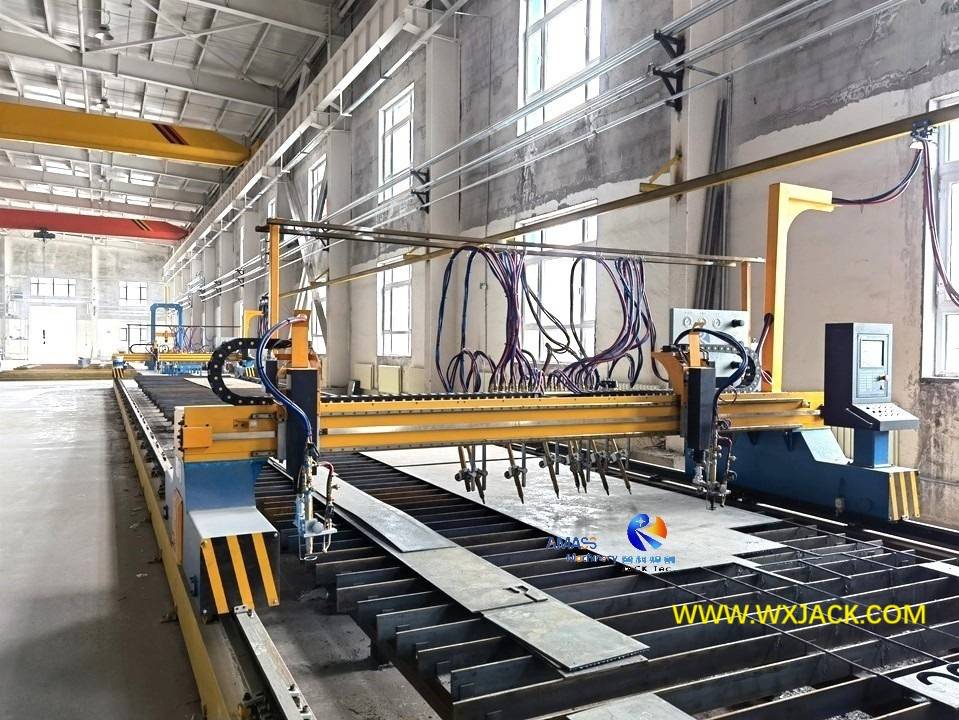

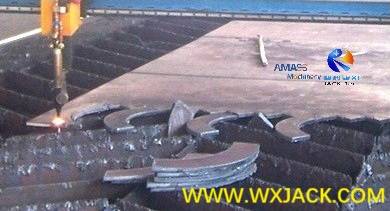

Заготовленные заготовки ( резка формы  пламени ) из машины Wuxi Jack Cnc Flame Plame Plame: ( Рис.1  )

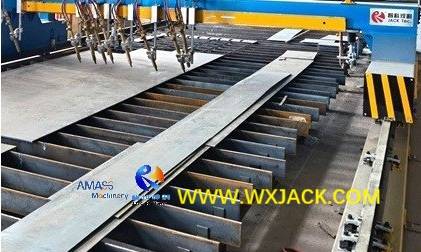

Заготовленные заготовки ( резка нарезка пламенной полосы ) от стриптизмельной машины Wuxi Gack Plate: ( Рис.2  )

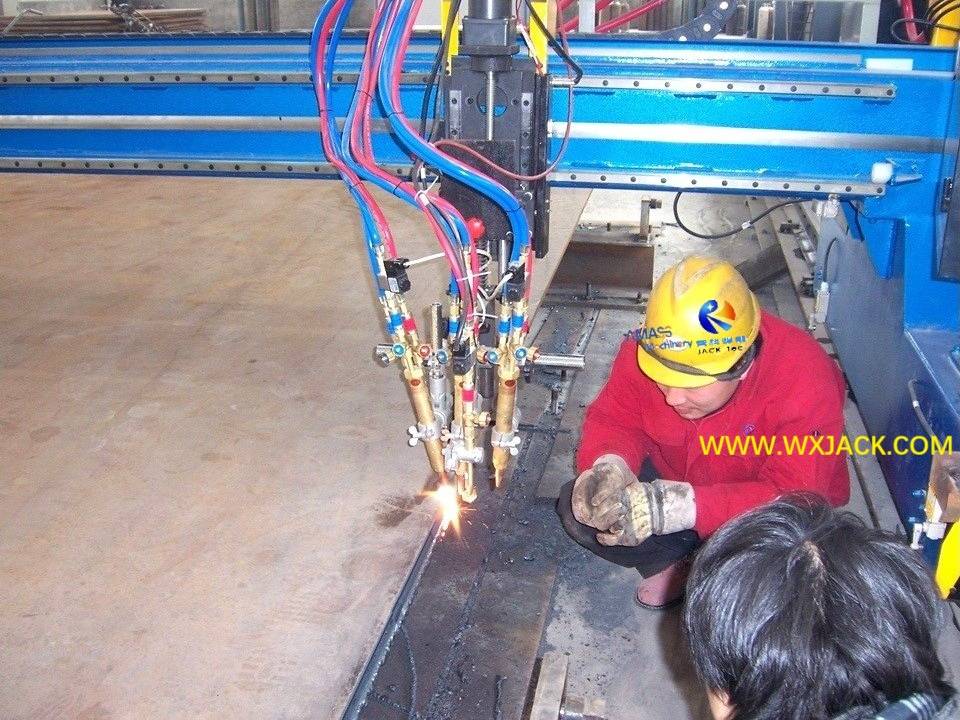

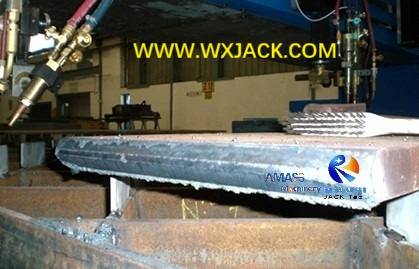

Заготовленные заготовки ( тройная резка пламени ) от вырезания и буровой машины Wuxi Jack Plate Plate: ( Рис.3  )

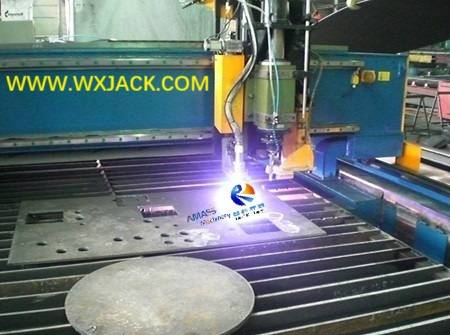

Заготовленные заготовки ( бурение с ЧПУ и профиль пламени ) из машины с тройной резкой пластин Wuxi  : ( Рис.4 )

c)  Обширный диапазон размеров:  заготовки, которые должны быть разрезаны в диапазоне машины от наименьшей спецификации шириной 1500 мм и длиной 3000 мм, до наибольшего размера ширины 15 м и длиной 15 м (или даже дольше). Среди них стандартный размер машины составляет 4000 мм шириной и длиной 15 м, что соответствует модели CNC-CG4000 ;

2.  Фон машины для резки стриптизму:

1)  Резка на листовом металле является первым шагом во всех технологиях процесса. Перед введением этой машины этот шаг был сделан вручную, что было низкой эффективностью, с низким и нестабильным качеством резки;

2)  При автоматизации резки металлической пластины в машине этот шаг становится гораздо более продуктивным, высоким стандартом и постоянным качеством.

B.  Рабочая принцип машины для резки стриптизметральной плиты:

1.  Структура машины: как машина резки плазменной пластины, так и машина для резки пламени с ЧПУ работают на пути механического скелета, оснащенного системой резки оксиацетилена или питания плазмы, и контролируемого с помощью системы ЧПУ;

2.  Механический скелет в большинстве случаев в типе движения гантри, который движется в скорости резания во время работы, выполняя пластинку вдоль длительного направления:

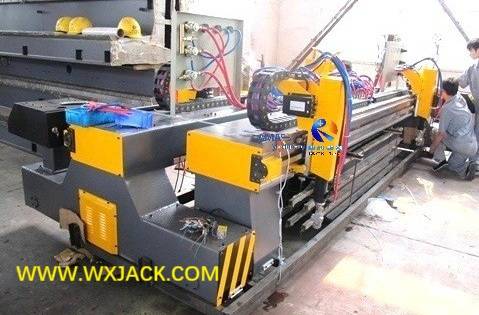

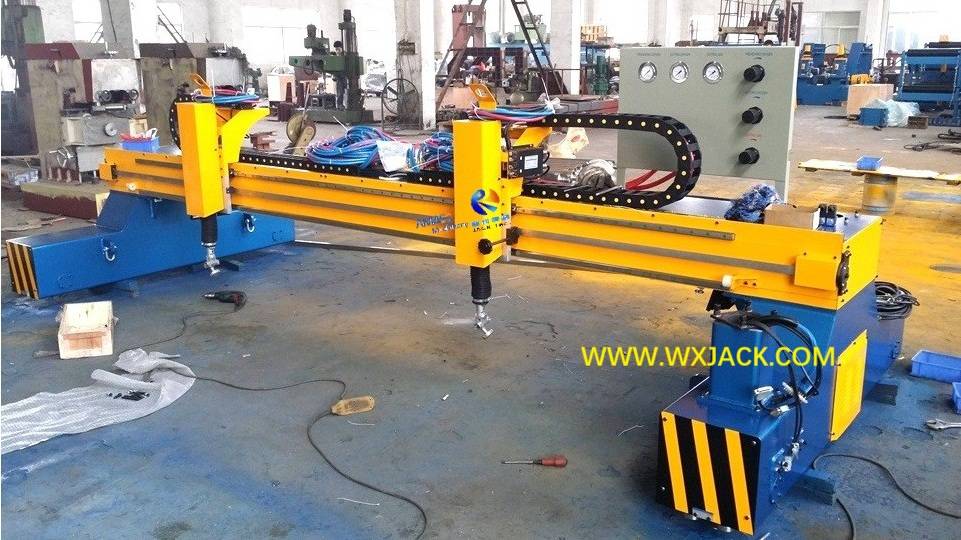

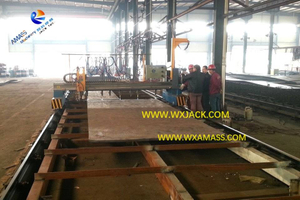

Механическая основная каркасная каркаса глин -каркаса Wuxi Jack Cnc Clip Plate Plate Machine: ( Рис.5 )

3.  Иногда машина для резки с ЧПУ работает в стиле типа таблицы или подводного типа, для удовлетворения конкретного спроса:

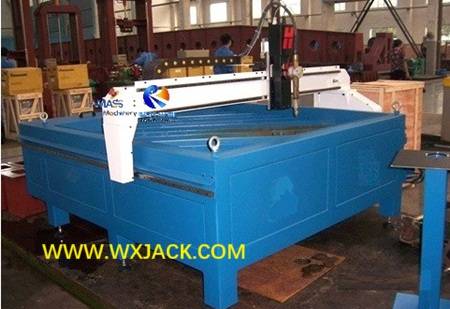

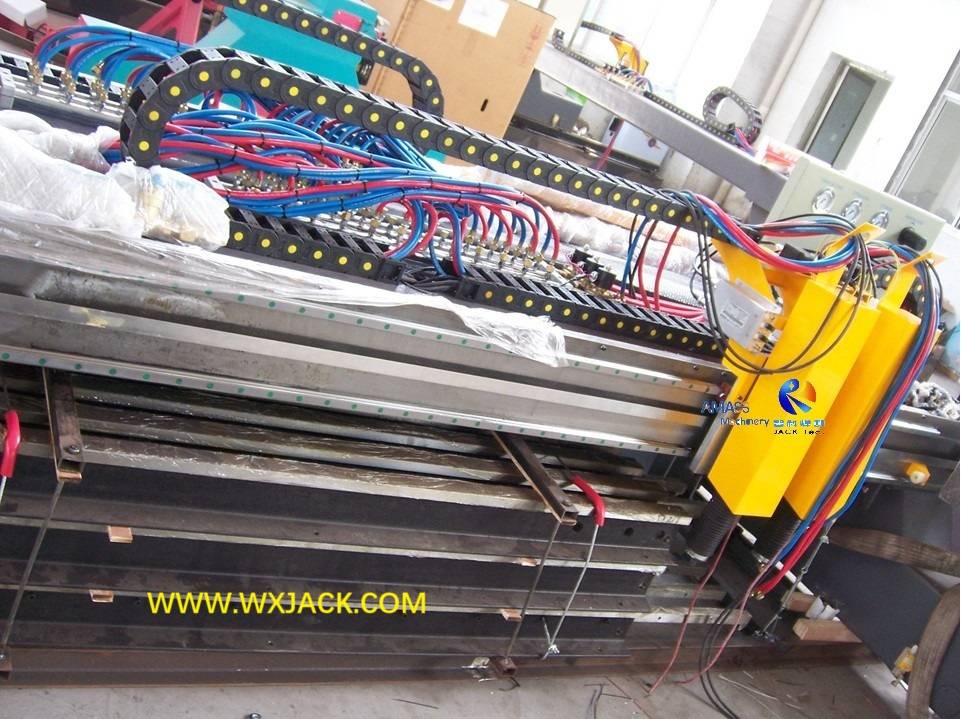

Wuxi Jack CNC-CG1500 Модель высокой точной таблицы рамы каркаса с ЧПУ плазменной пластинки: ( Рис.6 )

4.  Пламя и плазменные фаркелы установлены на байнинге машины режущей пластины с ЧПУ и перемещаются в скорости резки во время работы, выполняя резку пластины вдоль поперечного направления:

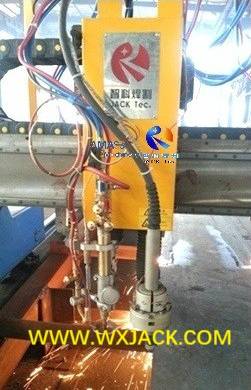

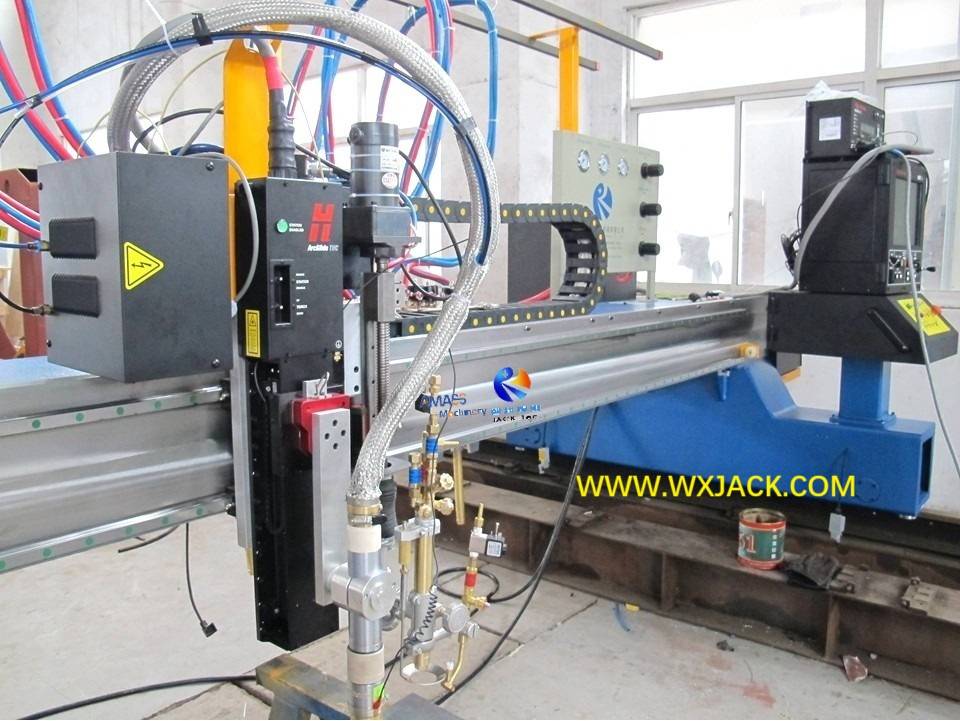

Факел с ЧПУ, оснащенным в машине: ( рис. 7)

5.  Разрешение работы факела:

1) повышение этих режущих факелов приводится в движение двигателями переменного тока, в зависимости от толщины заготовки и требования технологии процесса резки;

2) Это движение вверх и вниз по режущим факелам может быть реализовано двумя способами:

а) Либо при вмешательстве человека контроля переключения,

б) или контроллером высоты факела;

3) Контроллер высоты емкости используется в машине резки пласти -пламени с ЧПУ, а контроллер высоты высоты дуги используется в машине резки плазменной пластины с ЧПУ;

4) Для введения на этих контроллерах высоты горелки, пожалуйста, проверьте раздел продукта ' Plasma and Flame Strip 4M Metle Machine ';

6.  Система резки пламени и плазмы оборудована на балансовой балке машины:

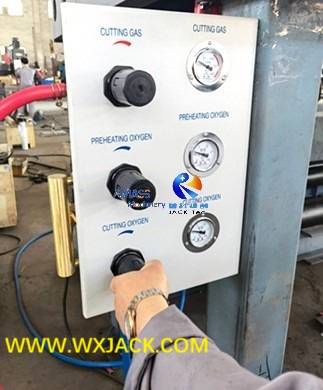

Газовая панель для кислорода в Wuxi Jack Cnc Clame Plame Machine: ( Рис.8 )

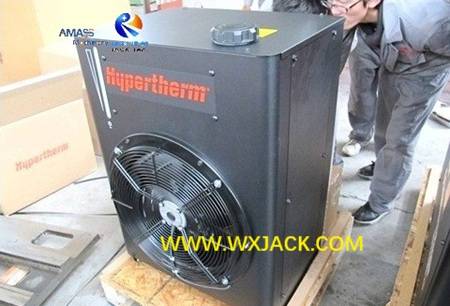

Американский гипертермский бренд питания плазмы, оснащенный машиной для резки плазменной пластинки Wuxi Jack: ( Рис.9 )

7.  Дополнительные ноты на  машине резки стриптизму с ЧПУ:

1) для введения на стандартную модель машины резки пластиковой пластины CNC, пожалуйста, проверьте раздел продукта ' Базовая конфигурация CG4000 Модель пламени пламени ';

2)  Для введения на стандартную модель машины резки плазменной пластины CNC, пожалуйста, проверьте раздел продукта ' Multi Rutcure емкость CNC-CG4000 Double Drive '.

C.  Технические параметры машины для резки стриптизметральной плиты:
