LBA10 Автоматическая машина для сварки тавровых балок для судостроения

штат:
Количество:

Автоматический сварочный аппарат для тавровой балки LBA10 выполняет 4й шаг сварки Производство тавровой балки рядом со сборкой и прихваточной сваркой.



    1.  Схема автоматической машины для сварки тавровых балок LBA10 для судостроенияg:

    1.1   Сравнение автоматической машины для сварки тавровых балок и  Сварочный аппарат двутавровой балки:

    1)  Этот сварочный аппарат T-образной балки является аналогом Сварка двутавровой балки в производстве сварочных двутавровых балок, которые

       реализует аналогичную функцию сварки заготовки после сборки;

    2)  Тем не менее, существуют три очевидных различия между сварочным оборудованием для T-образной балки и H-образной балкой.  Сварка:

     а)  Сварочный аппарат T-образной балки для верфи оснащен газом, защищенным CO.2 сварка вместо SAW

      (Дуговая сварка под флюсом) при сварке двутавровой балки. Это связано с тем, что T Beam обычно используется в судостроительной промышленности,  что предъявляет повышенные требования к прочности сварного шва;

     б)  По сравнению с SAW, GMAW CO2 в процессе сварки образуется большое количество дыма и дугового разряда.Так,

       Мастерская такого автоматического оборудования для сварки T-образных балок должна иметь Удаление и очистка сварочного дыма  система введена в эксплуатацию, либо сама машина оснащена таким блоком рециркуляции сварочного дыма, который показан на приложенном рисунке;

     в)  Пожалуйста, проверьте прикрепленное изображение.При сварке двутавровой балки можно сваривать только 1 (LHC) или 2 (LHA/LHT) детали двутавровой балки.

        один раз, в то время как это оборудование для сварки T-образных балок для верфи может сварить несколько (5 или 6) кусков тавровой балки на  в то же время, что значительно повышает производительность;

    1.2   Структура и конфигурация в  Автоматическая машина для сварки T-образных балок:

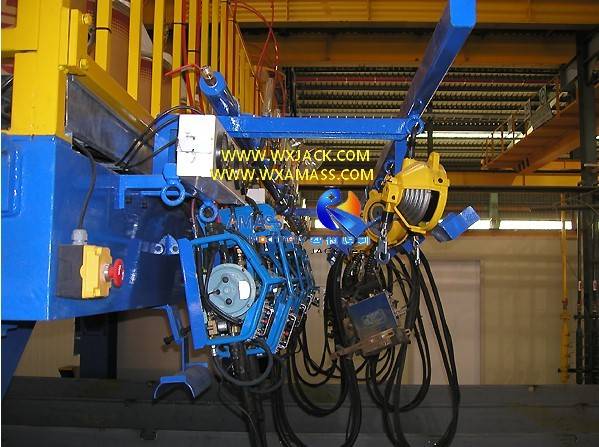

     1)  Как видно из прилагаемого изображения, на портальной раме установлено до 5-6 сварочных станций.

       корпус, это автоматическое оборудование для сварки T-образных балок для судостроения представляет собой набор «гигантских» машин;

     2)  Сам корпус портальной рамы также служит платформой для эксплуатации и обслуживания машины, с

       на него поместится рабочая станция.Во время работы оператор стоит на этой рабочей станции, чтобы управлять и контролировать

       процесс сварки тавровых балок;

     3)  Все сварочные источники питания размещены на верхней платформе.Таким образом, портальная рама занимает большую часть

        вес нагрузки этого оборудования для сварки T-образных балок для судостроения, которое должно быть прочным, прочным и крепким;

     4)  Панель управления станка установлена ​​на боковой стороне портальной рамы, с установленным подвесным пультом управления.

       на передней стороне портала рядом с рабочей станцией.Таким образом, как обычная, так и простая прокладка кабеля, как

       а также удобство эксплуатации считаются вместе;

    1.3   Операция в  Автоматическая машина для сварки T-образных балок:

     1)  Работа этого аппарата для сварки тавровых балок аналогична работе аппарата для сварки двутавровых балок.Во время работы,

       заготовки T Beam помещаются на его стойку и остаются неподвижными, в то время как портальная рама машины перемещается

      вдоль его рельса со скоростью сварки, одновременно сваривая заготовки Т-образной балки;

     2)  Из-за потенциального вреда, причиняемого сварочным дымом и светом дуги, образующимся из CO.2 сварщик, оператор

       это автоматическое оборудование для сварки T-образных балок должно надевать надлежащие СИЗ (средства индивидуальной защиты),

       включая сварочный шлем и защитные очки, и соблюдать правила безопасности объекта.



    2.  Ниже приведены параметры этого автоматического сварочного аппарата для тавровой балки LBA10 для судостроения.g:

Модель

LBA10 Автоматическая машина для сварки T-образных балок для судостроения

Макс.Высота ребра жесткости T-образной балки

(Вертикальная пластина) (мм)

1000

Толщина ребра жесткости T-образной балки

(Вертикальная пластина) (мм)

8∽ 20

Ширина торцевой пластины Т-образной балки

(горизонтальная пластина) (мм)

100∽500

Толщина торцевой пластины Т-образной балки

(горизонтальная пластина) (мм)

10∽40

Длина Т-образной балки (мм)

4000∽12000

Макс.Вес Т-образной балки

15   Тон.

Режим сварки

Газ   Экранированный СО2 сварка

Макс.Количество тавровой балки, подлежащей сварке на

одновременно (шт.)

5 ~ 6

Скорость сварки (мм/мин.)

100 ~   800, регулируемый с ЧРП
