Участок массового производства сварочного аппарата для двулучевой балки 3 в 1 в мастерской Wuxi JACK:
1)Проверьте прикрепленный файл 1.ул. Фото: На участке окончательной сборки Wuxi JACK 4 оператора (сборщики и электрики) работали над 4 комплектами PHJ15 стандартного размера. SAW HI Beam Машина для изготовления балок ;
2) В области строительства стальных конструкций двутавровая балка имеет то же значение, что и двутавровая балка.
1. Краткое описание автоматического сварочного аппарата HI Beam 3 в 1 со встроенной функцией SAW PHJ15:
1) Да, иногда вы можете запутаться в названии этой интегральной машины для выпрямления двутавровой балки серии PHJ:
Благодаря своей неотъемлемой функции разные люди в разных странах и регионах могут называть его с разных точек зрения:
а) PHJ15 H Интегральная машина для выпрямления сварных швов в сборе двутавровой балки--- Это происходит из трех основных функций, которые объединяет сварочное оборудование для двутавровых балок 3 в 1, или технологической технологии изготовления сварочной детали H-образная балка/I-балка/T-балка (в этом отношении «H-балка» является встречается чаще, чем «Я излучаю»);
б) PHJ15 интегрированный автоматический сварочный аппарат для двулучевой балки 3 в 1 SAW--- Это связано с тем, что в трех вышеупомянутых функциях основным этапом является SAW (дуговая сварка под флюсом).А машина для сварки балок IHT 3 в 1 работает в основном автоматически, за исключением погрузочно-разгрузочных работ;
в) Машина для изготовления дальнего света PHJ15 --- Это из-за его использования: Определенно, эта машина предназначена для производства (изготовления) сварки двутавровой балки/ двутавровой балки/тавровой балки;
г) PHJ15 SAW 3 в 1 Машина для сварки балок IHT --- Пожалуйста, проверьте 2nd Фото.В процессе производства двутавровых балок Т-образная балка является незавершенным производством (незавершенное производство);И сама Т-образная балка является еще одним широко используемым сырьем для стальных конструкций;…
2) В целом, встроенное автоматическое оборудование для сварки балок PHJ15 SAW 3 в 1 представляет собой своего рода комплексную машину для изготовления двунаправленных балок, обеспечивающую заготовку стандартного размера (макс.: высота стенки 1500 мм и ширина фланца 200–800 мм) для стальных конструкций;

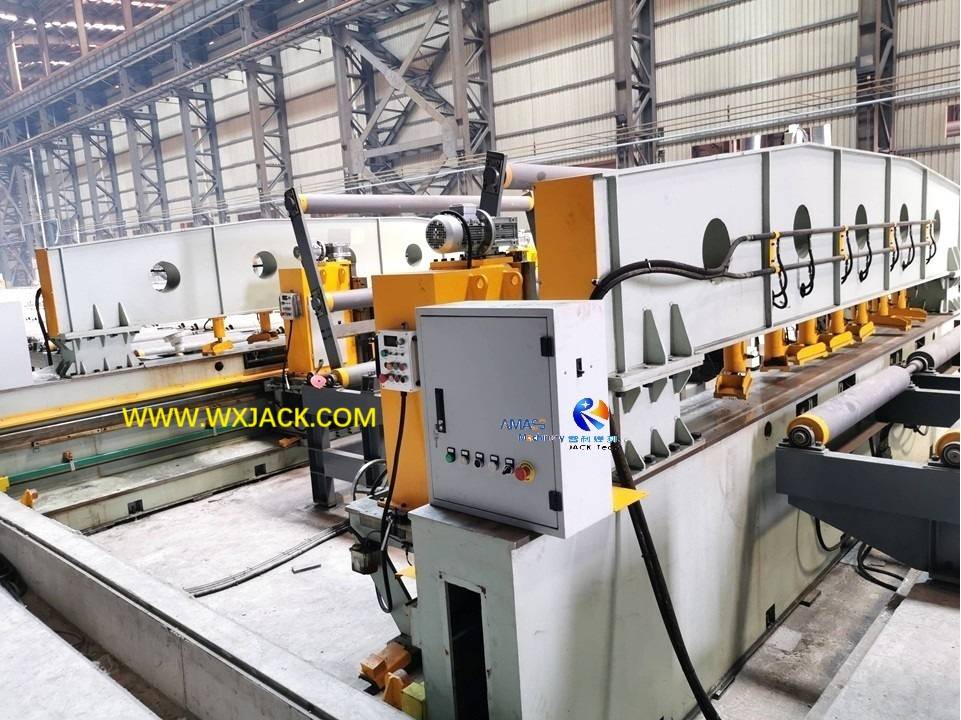

3) Иногда возникает потребность в обработке поверхности сварных двутавровых балок. экспортировано из этого 3 в 1 час Сварочный аппарат для балок.В таких сценариях применения Фрезерный станок для торцевых торцевых балок серии DX является острым инструментом для достижения цели.
2. Механическая система трансмиссии интегрального функционального оборудования для сварки балок IH SAW:
Как человек не может жить без еды, так и любая автоматическая машина не может работать без своей системы передачи.Итак, давайте познакомимся поближе с этим важным разделом автоматического сварочного аппарата для двулучевой балки серии PHJ;
1) Пожалуйста, проверьте 3р-д Фото: Два оператора устанавливали двигатель главной передачи мощностью 5,5 кВт в основную механическую раму машины HI Fabrication Machine.Это предназначено для синхронного привода сборочных и правильных роликов во время работы автоматического оборудования для сварки балок 3 в 1;
2) Пожалуйста, отметьте 4й Фото, который был взят с задней стороны базовой рамы интегральной машины для выпрямления сварного шва в сборе с дальней балкой (сторона поступления материала или сторона сборки), с ее внешней левой передней боковой стороны: Синхронизация осуществляется с помощью вращающихся цепных колес и звездочки;
3) И зачем синхронизация? --- Потому что заготовка должна пройти через три функциональные ячейки этого автоматического сварочного аппарата с двулучевой балкой 3 в 1 SAW. в единой скорости, который управляется тем же инвертором переменного тока;
4) И почему скорость должна быть регулируемой? --- Это вытекает из требований к технологии сварки SAW --- Различные спецификации заготовки H Beam (особенно толщинойсс) требует различной скорости сварки;
Готовая заготовка, полученная с помощью сварочного аппарата для изготовления балок 3 в 1: (Рисунок 1)
3. Технические параметры Автоматический сварочный аппарат для двулучевой балки 3 в 1:
Ниже приведены основные технические показатели этого автоматического сварочного аппарата с интегральной функцией SAW PHJ15:
Технический параметр | PHJ15 Стандартный размер SAW Машина для изготовления дальнего света с интегральной функцией (Автоматическая сварочная машина дальнего света) |
Размер стенки производимой двутавровой балки | Высота: 200 ∼ 1500 мм;Толщина: 5 ~ 30 мм. |
Произведенная двутавровая балка Размер фланца | Ширина: 200 ~ 800 мм;Толщина: 6 ~ 40 мм. |
Длина заготовки (сварная двутавровая балка) | 3000 мм ~ 15 000 мм (может быть изготовлено по специальному заказу) |
Стабильная рабочая скорость сборки/сварки/правки | Размах 200~1200 мм/мин.;Общая рабочая скорость составляет 500–700 мм/мин (бесступенчатая, инверторное управление переменного тока, частотно-регулируемый привод). |
Сварочный шов | Один проход макс.размер 8~12 мм, ПИЛА |
Заготовка | Симметричное и асимметричное сечение Сварка двутавровой балки/ двутавровой балки/тавровой балки |
Габаритные размеры машины (Д×Ш×В) | 28м × 4м × 4,5м, включая входной и выходной конвейер |
Входные и выходные конвейеры | Длина 10~11м, по 3 сегмента каждый;Один с двигателем, два следящих;Входной конвейер с 2-3 комплектами гидравлических машинных рук. |
Гидравлический привод для | Ролики для выравнивания фланцев и перемычек/Выпрямление/ Высота выходного конвейера |
Режим сварки | Однодуговая или двухдуговая пила в плоском положении скругления |
Главный приводной двигатель | 5,5 кВт |
Двигатель входного и выходного конвейера | 1,1 кВт х 2 |
Точная настройка фланца и стенки | С одной стороны гидравлический цилиндр, с другой стороны ручной ходовой винт. |
