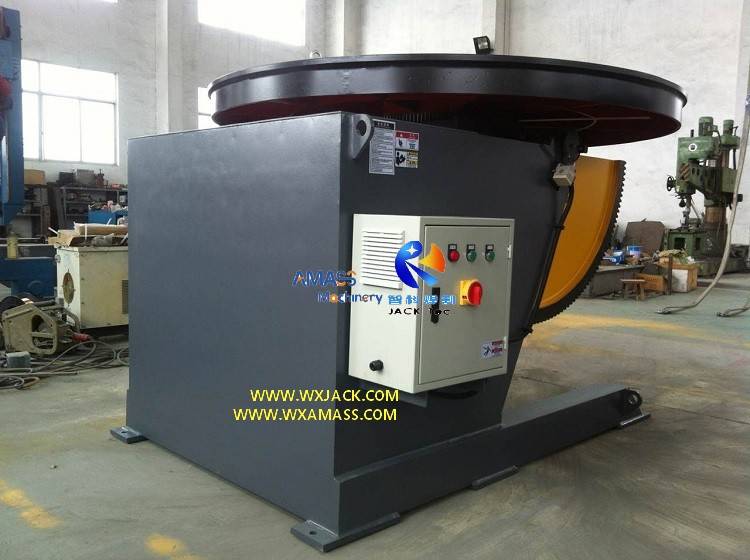

Стандартный сварочный позиционер с грузоподъемностью 20 тонн HB200 для тяжелого режима работы

А.      Использование и функции двухосевого вращающегося и наклонного сварочного позиционера HB200 с одним рабочим столом:

1.      HB200 относится к двухосному сварочному позиционеру для тяжелых условий эксплуатации, который имеет макс.грузоподъемность 20 тонн;

2.      С одной частью поворотного сварочного стола Φ2500 мм его можно использовать для ручной и / или автоматической сварки на коротких и тяжелых элементах конструкции различной конструкции;

3.      Этот стандартный тип сварочного позиционера можно отрегулировать в наилучшем положении для сварки, вращая и наклоняя сварочный поворотный стол, после фиксации с заготовкой с помощью приспособления:

Сварочный поворотный стол Wuxi JACK, закрепленный заготовкой, работает на объекте заказчика:(Рисунок 1)

4.      Существует целый ряд спецификаций Стандартная конструкция серии HB Двухосевой вращающийся и наклонный сварочный позиционер на выбор, исходя из различных требований заказчика к сварке.

Б.      Структура двухосевого вращающегося и наклонного сварочного позиционера с одним рабочим столом HB200:

1.      Поворотный сварочный стол двухосевого сварочного позиционера HB200:

1)      Сварочный поворотный стол двухосного сварочного позиционера HB200 может вращаться в любом направлении в своей плоскости.С помощью кнопок управления на панели управления можно осуществлять непрерывное или толчковое вращение в прямом или обратном направлении, а также остановку;

2)      Трансмиссия вращения сварочного поворотного стола в двухосевом сварочном позиционере HB200:

Цепь трансмиссии для вращения сварочного поворотного стола в двухосном вращающемся и наклонном сварочном позиционере HB200: вращающийся тормозной двигатель → двухступенчатый редуктор → малая шестерня → поперечный роликовый подшипник → вращается сварочный поворотный стол;

3)      Функция самоблокировки поворотного сварочного стола обеспечивается червячным редуктором.То есть, когда сварочный поворотный стол находится в состоянии наклона, а эксцентриситет нагрузки находится в пределах установленного диапазона, сварочный поворотный стол не будет вращаться сам по себе;

4)      Эксцентриситет нагрузки поворотного сварочного стола ограничен грузоподъемностью двухосевого поворотно-наклонного сварочного позиционера HB200:

Взаимосвязь между эксцентриситетом и возможностью вращения в этом сварочном позиционере, пожалуйста, смотрите на эскизе ниже: (Рис.2)

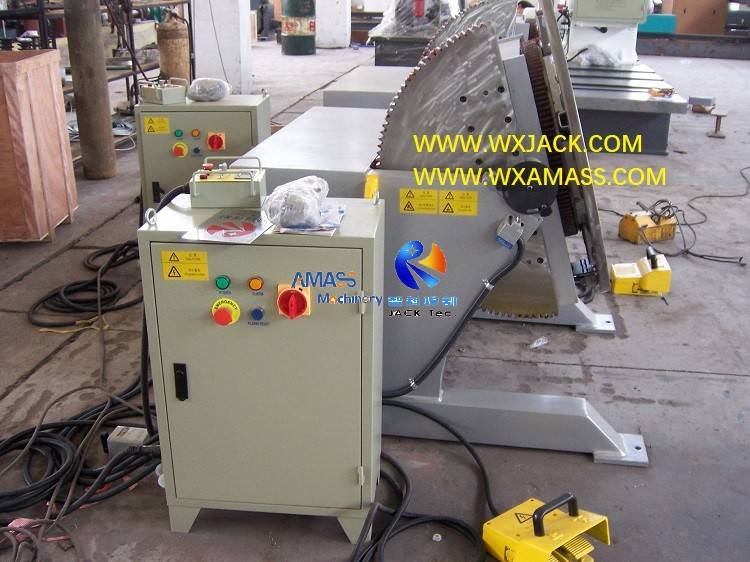

2.      Наклон сварочного поворотного стола в одноосевом рабочем столе HB200 Двухосевой вращающийся и наклонный сварочный позиционер:

1)      Сварочный поворотный стол можно наклонять и останавливать в диапазоне от 0 до 90°.⁰;

2)      На приводном двигателе имеется электромагнитный тормоз, обеспечивающий самоблокировку при наклоне двигателя, так что поворотный сварочный стол не будет наклоняться и двигаться сам по себе в пределах номинальной грузоподъемности;

3)      В двухосевом поворотно-наклонном сварочном позиционере крайнее положение наклона сварочного поворотного стола контролируется концевыми выключателями:

Сварочный поворотный стол Контроль угла наклона в Wuxi JACK Одиночный рабочий стол Двухосевой вращающийся и наклонный сварочный позиционер: (Рис.3)

4)      Передача наклона поворотного сварочного стола в двухосевом сварочном позиционере:

Цепь трансмиссии для наклона сварочного поворотного стола является: Электромагнитный тормозной двигатель → Двухступенчатый циклоидальный редуктор → Двухступенчатый редуктор → Наклон поворотного стола для сварки;

5)      Соответствующая постоянная скорость вращения поворотного сварочного стола составляет 0,15 об/мин;

6)      Высота между центром тяжести нагрузки сварочного позиционера HB200 и поверхностью сварочного поворотного стола ограничена грузоподъемностью.Его взаимосвязь видна на рис.2 выше.

3.      Проводимость сварочного тока в одноосевом вращающемся и наклонном сварочном позиционере HB200 с одним рабочим столом:

Сварочный ток Сварочный позиционер проводится через угольный стержень на валу сварочного поворотного стола, затем через гибкий шланг на дно станины сварочного позиционера:

Элемент проводимости сварочного тока в моделях Wuxi JACK HB с одним рабочим столом Двухосевой вращающийся и наклонный сварочный позиционер: (Рис.4)

4.      Блок привода и трансмиссии в двухосевом вращающемся и наклоняющемся сварочном позиционере HB200 с одним рабочим столом:

1)      Все редукторы Сварочный позиционер смазываются смазочным маслом, а шестерня и подшипник открытого типа смазываются консистентной смазкой;

2)      Цифровой индикатор на панели управления сварочного позиционера показывает скорость вращения поворотного сварочного стола.Если указанная скорость не совпадает с фактической скоростью, отрегулируйте соответствующим образом регулировочный потенциометр внутри платы управления;

3)      Во время работы сварочного позиционера, когда происходит перегрузка или короткое замыкание приводного двигателя поворотного сварочного стола, инвертор автоматически подает сигнал тревоги и останавливает выход;Или, если кабель двигателя обрывается, его индикаторная лампа загорится;

4)      Редуктор вращения и наклона использует тормозной двигатель, чтобы обеспечить полную безопасность двухосевого сварочного позиционера HB200 Heavy Duty, когда заготовка останавливается в любом угловом положении.

С.      Технические параметры двухосевого вращающегося и наклонного сварочного позиционера с одним рабочим столом HB200:
