Машина для сварки балок ZHJ8018 тройного назначения для производства элементов конструкции

1. Общее изображение машины для сварки двутавровых балок ZHJ8018:
2. Технический взгляд на станок для изготовления двутавровых балок ZHJ8018: приводной источник гидравлической системы;Вдоль направления потока материала в машине для сварки двутавровых балок по очереди применяются эти 14 масляных цилиндров: Вдоль направления потока материала в машине для сварки двутавровых балок по очереди применяются эти 14 масляных цилиндров:
я.Входной конвейер, секция сборки, секция правки, верхняя балка портала, выходной конвейер, источник питания SAW в вертикальном сварочном аппарате с двутавровыми балками.
3. Технические параметры машины для сварки двутавровых балок:

штат:
Количество:

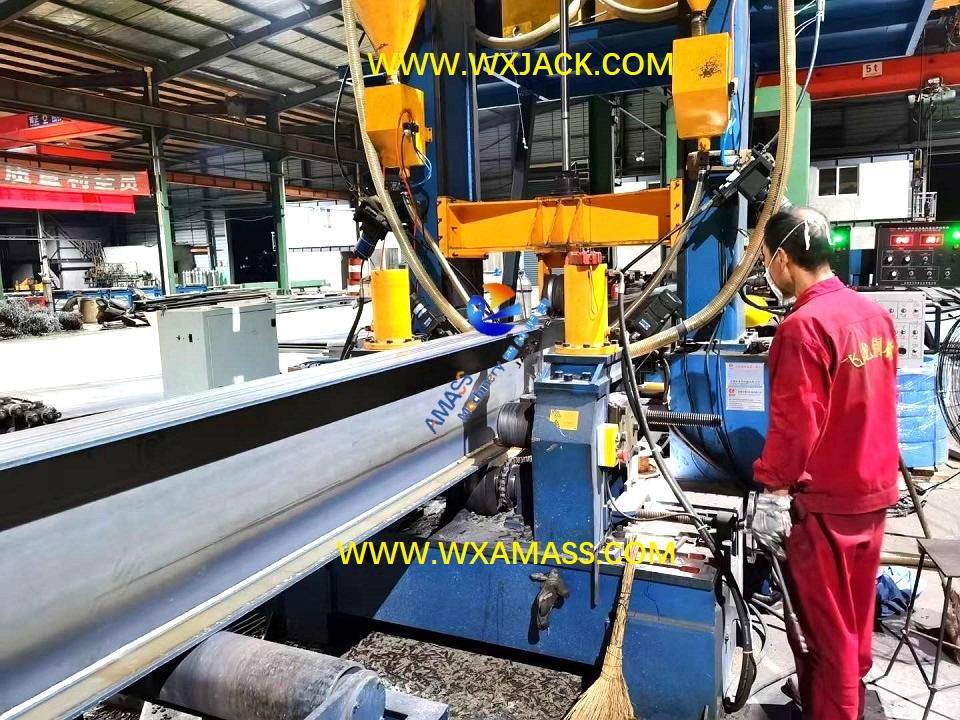

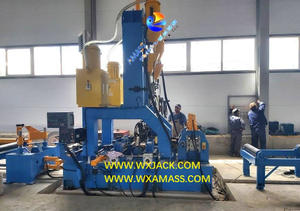

Для этого набора ZHJ8018 Triple Use SAW H Beam Welding Machine в 1ул. На фото компания только что закончила изготовление сварной детали небольшого размера двутавровой балки и экспортировала готовую заготовку на выходной конвейер.Давайте посмотрим на это в этом разделе продукта.

1. Общее изображение машины для сварки двутавровых балок ZHJ8018:

1) С этим вертикальным сварочным аппаратом для двутавровых балок один комплект такой машины может выполнить три необходимых этапа сборки / дуговой сварки под флюсом / правки при сварке двутавровых / двутавровых балок, что обычно выполняется с помощью трех отдельных машин.Отсюда и произошло название продукта «Тройное использование».Для своего сырья (стальная полоса) мы можем представить, что есть набор Станок для резки полосовых пластин с ЧПУ за углом;

2) Поперечное сечение двутавровой балки/двутавровой балки/тавровой балки, доставленной из ZHJ 3 в 1  Машина для изготовления двутавровых балок имеет симметричную структуру, как показано на 6й эскиз.Соответственно, все функциональные блоки, от захвата поступающего материала до трех этапов обработки и экспорта готовой заготовки, развертываются и работают симметрично.Просто проверьте внешний вид и внутреннюю часть сварочно-рихтовочной машины I Beam Assembly, 'симметрия и баланс — вот слова, подходящие для описания этого оборудования.;

3) Макс.высота заготовки из ZHJ8018 интегральная функция двутавровой сварочной машины составляет 1,8 м.Конечно, он может производить все более мелкие детали в соответствии со спецификацией, включая детали станка для изготовления двутавровых балок ZHJ8015.

2. Технический вид станка для изготовления двутавровых балок ZHJ8018:

Приступаем к техническому изучению Vertical H Beam Welder от того, как он введен в работу:

1) Источник привода станка для изготовления двутавровых балок: Гидравлическая система:

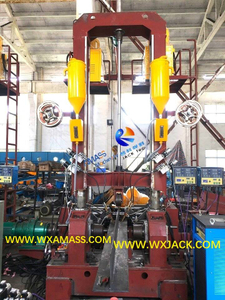

а) Машина для изготовления двутавровых балок ZHJ8018 представляет собой оборудование с гидравлическим приводом.Пожалуйста, проверьте 2й и 3рд фото, как эта система работает в машине, а также ее вид спереди.Есть 14 комплектов гидравлических масляных цилиндров для привода различных исполнительных механизмов в одном комплекте ZHJ Integral function H Beam Welding Machine;

б) Вдоль направления потока материала в машине для сварки двутавровых балок по очереди применяются эти 14 масляных цилиндров:

      я. Входной конвейер: всего 6 шт. масляных баллонов в 3-х группах манипуляторов;

     II. Сборочный участок: 2 шт. масляных цилиндров для центрирования и зажима фланцев и 2 шт. масляных цилиндров для привода стенки;

    III. Секция выпрямления: 2 шт. масляных цилиндров для привода 2 нисходящих правильных роликов;

    IV. Верхняя портальная балка: 1 шт. масляного цилиндра для привода опускающегося основного прижимного ролика;

     в. Выходной конвейер: 1 шт. масляного цилиндра для привода подъемного сегмента;

в) Гидравлическая система интегрированного сварочного аппарата для двутавровых балок на пиле ZHJ состоит из насосной станции (3рд фото)/ Вышеупомянутые 14 штук масляных баллонов/ Электромагнитные клапаны/ Масляные трубки/ Фильтры тонкой очистки (Для долговременной надежной работы электромагнитных клапанов);

г)  Во время ежедневной работы машины для сварки двутавровых балок с интегральной схемой самым важным в ее гидравлической системе является контроль загрязнения., что является краеугольным камнем стабильной надежности всей машины;

2) Блок питания SAW в  Вертикальный сварочный аппарат двутавровой балки:

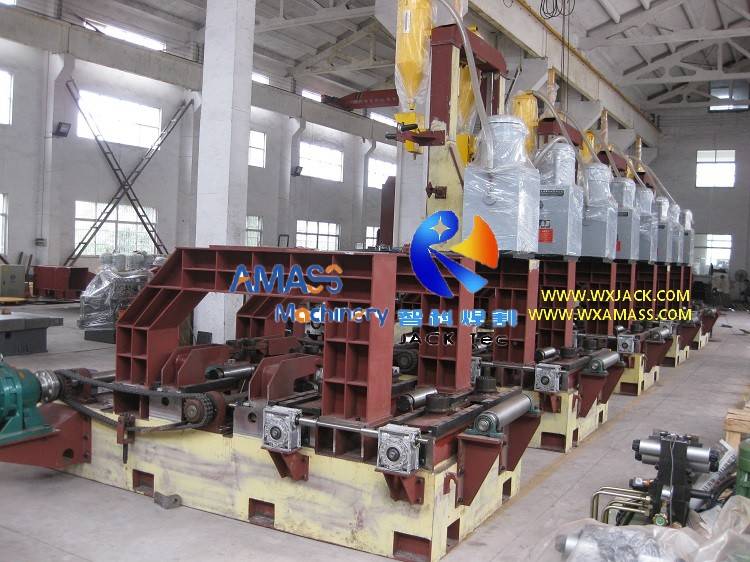

а) Это самый важный аутсорсинговый агрегат в комплексной машине для сварки двутавровых балок.Пожалуйста, проверьте 4й фото для зоны хранения американского Линкольна марки DC1000 (красного цвета) в Wuxi JACK, и 3рд фото для китайца   марка HUAYUAN ZD5-1000 (голубого цвета);

б)  In Станок для изготовления двутавровых балок ZHJ (и PHJ), SAW в большинстве случаев выполняется в режиме одиночной дуги, из-за его относительно небольшого и среднего размера сварочного пальца и сварочного тока.Иногда используется двойная дуга для более высокого сварочного тока и скорости;

в) Один комплект силового комплекта SAW включает в себя блок питания, пульт управления и механизм подачи сварочной проволоки от одного поставщика.Для развертывания двух консолей управления двух силовых комплектов в одном наборе машины для сварки двутавровых балок ZHJ (и PHJ) она обычно устанавливается вместе с панелью управления машины на правой или левой стойке основного корпуса машины. .Это сделано для дружественной операции;

3. Технические параметры машины для сварки двутавровых балок:

Для этой машины для изготовления двутавровых балок ZHJ8018 3 в 1:

Технический параметр

Машина для сварки двутавровых балок ZHJ8018 тройного назначения SAW

(Вертикальный сварочный аппарат двутавровой балки)

Веб-размер

Высота: 200 ∼ 1800 мм;Толщина: 6 ~ 32 мм

Размер фланца

Ширина: 150 ∼ 750 мм;Толщина: 6 ~ 40 мм

Заготовка (сварная двутавровая балка) Длина

3 ∼ 15 м (можно изготовить по специальному заказу)

Единая рабочая скорость сборки   / Сварка/ Правка

Объем: 200~1200 мм/мин.

(непрерывный, инвертор переменного тока, частотно-регулируемый привод)

Высота однопроходного сварочного выступа

Макс.8~12 мм, плоский   угловая сварка SAW

Заготовка доставлена

Сварка двутавровой балки/двутавровой балки симметричного сечения   Только

Габаритные размеры машины (Д×Ш×В)

28м×4м×4,5м

Входной/выходной конвейер

Длина 10~11 м каждый, 3 сегмента каждый;   Один сегмент с двигателем, два сегмента ведомого

Режим вождения

Сборка/ Выпрямление/ Подъем выходного конвейера/ Прижим заготовки: Гидравлический цилиндр

Перемещение заготовки:   двигатель переменного тока

Сборка фланцев и перемычек

Гидравлический двигатель и цилиндр автоматически совпадают по фазе

Спецификация гидравлической системы

4кВт, 4~8 МПа, макс.давление 10МПа

Режим сварки

SAW (дуговая сварка под флюсом), одинарный   Дуга или двойная дуга

Сварочный ток

Общий рабочий ток:   380~ 750А;Верхний предел: 1000 А
