Z10 Автоматическая машина для сборки и прихватки T-образных балок

Машина для сборки тавровой балки и прихватки Z10 занимает 3-е место.^рд шаг в Производство тавровой балки после закругления кромки.Он имеет аналогичный принцип работы и структуру, как Сборка двутавровой балки, но меньшего размера: Макс.высота вертикальной пластины (ребра жесткости) составляет 1000 мм по сравнению с максимальной шириной стенки 1500 мм в сварка двутавровой балки.

   1.  Техническое описание Z10 Автоматическая машина для сборки и прихватки тавровых балок:

   1.1   Цель  Машина для сборки тавровой балки и прихваточной сварки:

     -  Z10 Автоматическая машина для сборки и прихватки T-образной балки предназначена для сборки двух кусков стального листа в

       перевернутую Т-образную форму и усилить ее с помощью CO₂ сварка прихватками, в результате чего появляется кусок Т-образной балки.

   1.2   Структура  Машина для сборки тавровой балки и прихваточной сварки:

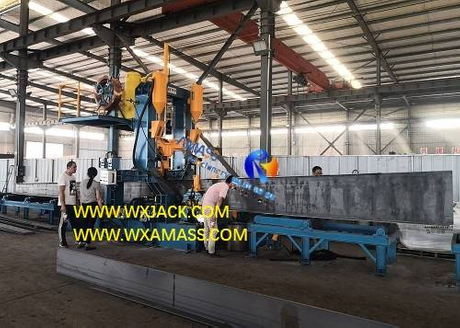

    1)  Пожалуйста, проверьте прикрепленное изображение.Машина для сборки и прихватки Z10 T-образной балки имеет основной корпус портала.

       рама собрана на станине;

    2)  Входной конвейер и выходной конвейер длиной 10–12 м каждый для подачи сырья в готовый продукт.

       из этой машины для сборки T-образных балок;

    3)  Гидравлическая насосная станция размещена рядом с корпусом машины для удобства подключения и обслуживания;

    4)  2 комплекта СО₂ источник питания для прихватки помещается на потолочную платформу в верхней части портала, с

      лестница собрана для подъема на платформу;

   1.3   Принцип работы в  Машина для сборки тавровой балки и прихваточной сварки:

    1)  Сборка и прихватка тавровой балки с помощью этого автоматического станка Z10 для сборки тавровой балки возможно

       разделить на три основных шага;

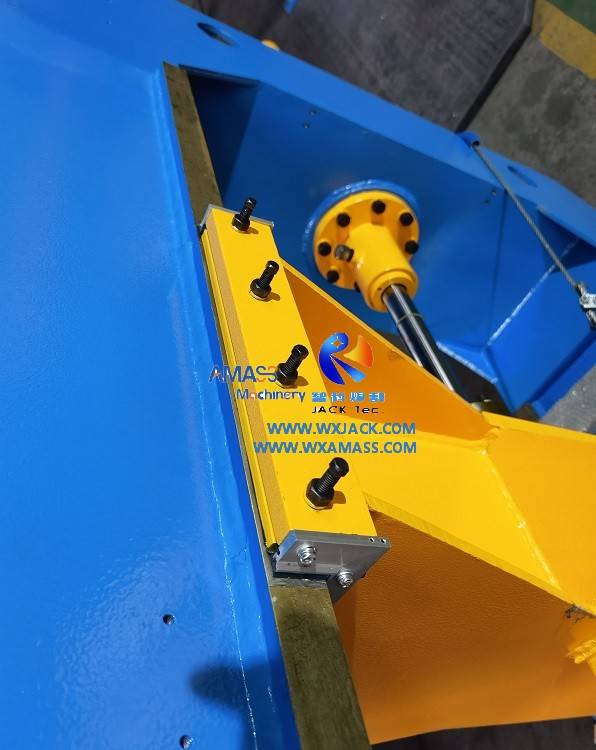

    2) Первый шаг сборка первого этапа (грубая сборка) с использованием 3 комплектов манипуляторов (тяга

      системы, пожалуйста, проверьте 2^й прикрепленное изображение) установлены на входном конвейере;

   3)  Эти манипуляторы (система тяги) приводятся в действие гидравлическим масляным цилиндром.Он будет располагать и зажимать 2

     кусочки стальных пластин в форме перевернутой буквы Т и зажмите их для сохранения формы;

   4)  Заготовка продвигается к станине станка, которая является рабочей зоной сборки T-образной балки.

      машина;

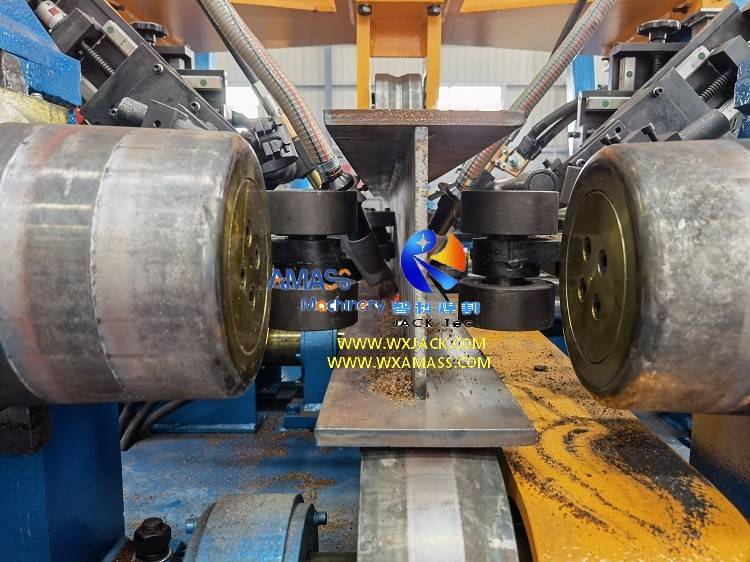

   5)  Имеется узел окончательной сборки в виде комплекта центровочных роликов (пожалуйста, проверьте 3^рд прикрепленное изображение),

      который подгоняет и подтягивает заготовку, заканчивая второй шаг окончательной сборки;

   6)  3^рд шаг Работа этой машины для сборки и прихватки Z10 T-образной балки должна иметь CO₂ прихваточная сварка

      при постоянной скорости 2000 мм/мин.вдоль обеих сторон собранной Т-образной балки, придавая ей форму;

   1.4   Основные подразделения в  Машина для сборки тавровой балки и прихваточной сварки:

     Z10 Automatic T Beam Assembly Machine в основном состоит из:

    1)  Корпус машины --- включая портальную раму в сборе с станиной;

    2)  Входной и выходной конвейер --- Та же скорость, что и при сборке и прихватке;

    3)  Тяговая система (Манипулятор) --- Для первого этапа сборки (Грубая сборка), устанавливается на

       входной конвейер с гидравлическим приводом;

    4)  Сборочный узел --- Для заключительного этапа сборки (Точная сборка), в виде комплекта центровочных роликов,

      гидравлический привод;

    5)  СО₂ система прихваточной сварки --- Включая 2 комплекта CO₂ сварочный источник питания и сварочная горелка, механизм подачи проволоки,

      консоль;

    6)  Гидравлическая система --- подайте питание на процесс сборки этой машины для сборки T-образной балки и прихваточной сварки;

    7)  Система управления --- Ее основным элементом является ПЛК;

    1.5   Эксплуатация  Машина для сборки тавровой балки и прихваточной сварки:

    1)  Панель управления (см. приложение) станка Z10 T Beam Assembly установлена ​​в правой нижней части

        портальная колонна, для удобного доступа и наблюдения за рабочим процессом;

    2)  Управление СО₂ сварочная система встроена в панель машины.

   2.    Ниже приведены параметры этой автоматической машины для сборки T-образных балок и прихваточной сварки Z10.:
