1) 2 комплекта как Целостность: Эта рабочая группа по оборудованию для изготовления сварочных канавок состоит из 2 комплектов станков для снятия кромок с двух головок SXBJ-4, работающих как единое целое:
2) Железная рука для передачи материалов: Погрузочно-разгрузочные работы между 2 комплектами оборудования для сварки пазов с двойными головками осуществляются с помощью поворотного манипулятора с углом поворота 0° ~ 180°, вместо обычных стоящих стоек, которые являются настройкой по умолчанию в Станок для фрезерования кромок стальных листов серий XBJ и SXBJ;
1) Применение Дело: Эта часть станка SXBJ-4 для фрезерования кромок пластин с двумя головками разработана и изготовлена специально компанией Wuxi JACK для использования в высокоэффективной производственной поточной линии TAKT Port Machinery;
2) Задача: Функция этой рабочей группы оборудования для изготовления сварочных канавок Iron Hand Assistant SXBJ-4 заключается в выполнении канавок на обеих сторонах стального листа заготовки в виде скашивания кромок вверх/прямо/снизу;
1) Как показано на прилагаемом рисунке и ниже, чтобы адаптироваться к логистическим требованиям производственной линии, это двухголовочное оборудование для изготовления сварочных канавок SXBJ-4 (кромкофрезерный станок) оснащено группой манипуляторов на передней стороне;
2) Эта группа железных ручек заменяет стандартную конфигурацию удлинительных стоек для выполнения загрузки заготовок, в Модели XBJ и SXBJ Станок для фрезерования кромок листового металла;
1) Еще одно несоответствие при работе этого станка для снятия кромок является односторонним потоком заготовки, вместо первоначальных двух путей транспортировки стальной пластины заготовки в оборудование для изготовления сварочных канавок и из него, как в случае Кромкофрезерный станок стандартного типа серии XBJ и SXBJ общего назначения;

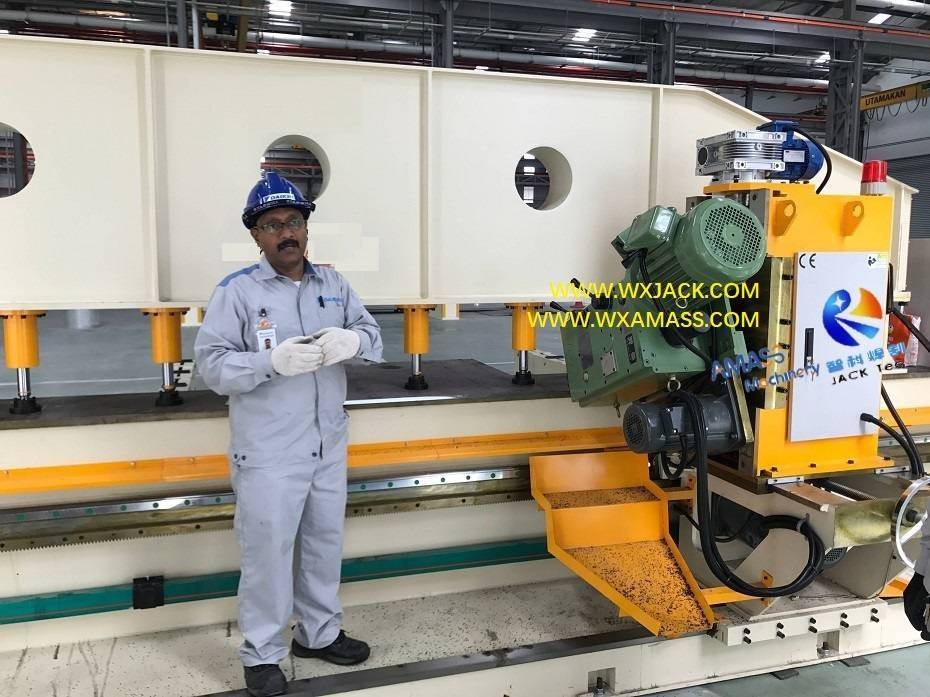

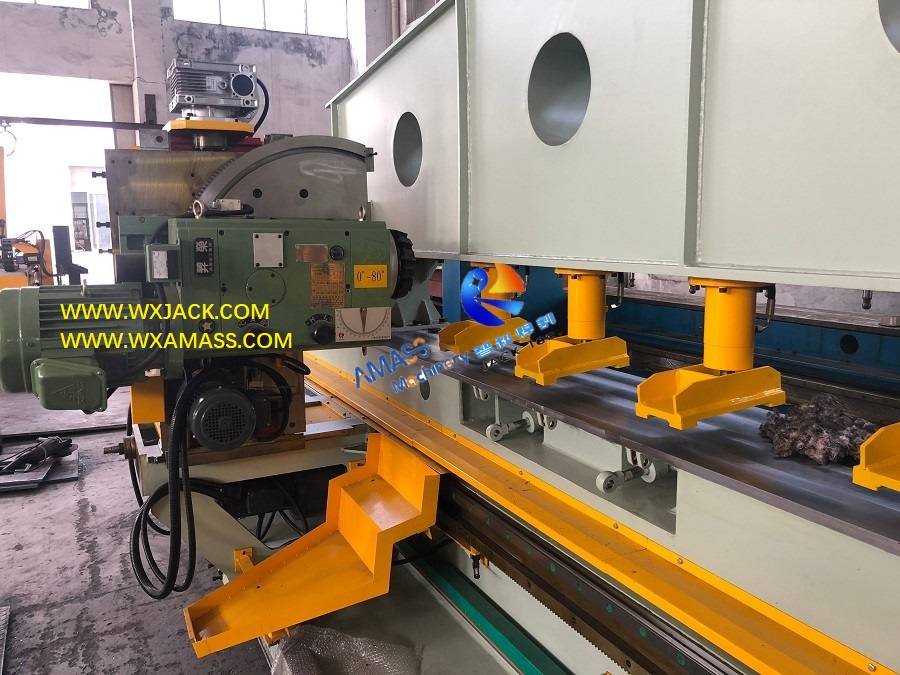

2) Это также определяется специализацией производственной линии, как показано на прилагаемых и ниже фотографиях, сделанных на месте заказчика:
1) Стиль: Как показано на прикрепленной фотографии и ниже, манипулятор находится в бетонной конструкции качающегося рычага, состоящего из группы роликов;
2) Качающийся объем: Эта пара качающихся рычагов может вращаться в диапазоне от 0° до 180° под действием двигателя, между станком для снятия кромок с торца;
3) Плоское положение: Когда эта группа кромкофрезерных станков SXBJ-4 не работает, манипулятор имеет качающийся рычаг, лежащий в плоском горизонтальном положении, служащий входным конвейером заготовки в оборудование для изготовления сварочных канавок;
4) Установленное положение: После того, как стальная пластина заготовки отправлена в станок для снятия фаски с торца пластины для создания сварочной канавки, манипулятор поднимает свой качающийся рычаг до 80 ° (как показано на прикрепленном рисунке), оставляя достаточно места для двух наборов фрезерования кромок. каретки для изготовления разделки под сварку на кромкофрезерном станке;
6) Вернуться в плоское положение: По завершении фрезерования кромки листа в этой группе станков для фрезерования кромок листа SXBJ-4 стальная заготовка выходит из станка для снятия фаски и отправляется на следующую станцию производственной линии, включая Станок для скругления кромок RH2000, с помощью конвейеров;
7) Готов к следующему раунду: К этому времени качающийся рычаг манипулятора снова опускается, готовый к следующему этапу создания сварочной канавки в этой рабочей группе кромкофрезерного станка.
Ниже приведены технические параметры станка для снятия фасок с двухголовочной головки SXBJ-4 с качающимся рычагом:
Модель Технический параметр | Железная рука SXBJ-4 Станок для снятия фаски с двойных головок |
Стальная пластина Макс.Длина фрезерования кромки | 4000 мм / комплект |
Диапазон ширины фрезерования кромки стального листа | 600 ~ 3000 мм / комплект |
Диапазон толщины стального листа для снятия фаски с кромки листового металла | 6~50 мм (по требованию заказчика) |
Количество фрезерных головок | 2 шт./компл. |
Угол фрезерования верхнего фрезерного блока | от 0° до +80° / установка |
Угол фрезерования попутного фрезерного агрегата | от -45° до 0° / установка |
Количество приводных домкратов с масляным цилиндром | 8 шт./компл. |
Мощность и обороты фрезерной головки | 7,5 кВт, 1440 об/мин (доступна более высокая мощность) |
Скорость вращения шпинделя кромочной фрезерной головки | 75 ~ 420 об/мин, 6 уровней, регулируемых поворотом рычага скорости |
Гидравлический силовой двигатель | 5,5 кВт/комплект |
Двигатель подачи фрезерного агрегата | 2,2 кВт/комплект |
Подъемный двигатель фрезерного агрегата | 1,1 кВт/комплект |
Скорость фрезерования кромок | 150~1000 мм/мин.Бесступенчатый |
Холостой ход Высокая скорость кромочной фрезерной головки | 4000 мм/мин. |
Применимый диаметр лицевой пластины | Д=Ø125 ~ Ø320мм (Ø200мм для поставки) |
Ширина рабочего стола | 450 мм |
Высота рабочего стола | 1050 мм |
Роликовый манипулятор с качающимся рычагом | 1 группа, 0°~180°/комплект |
