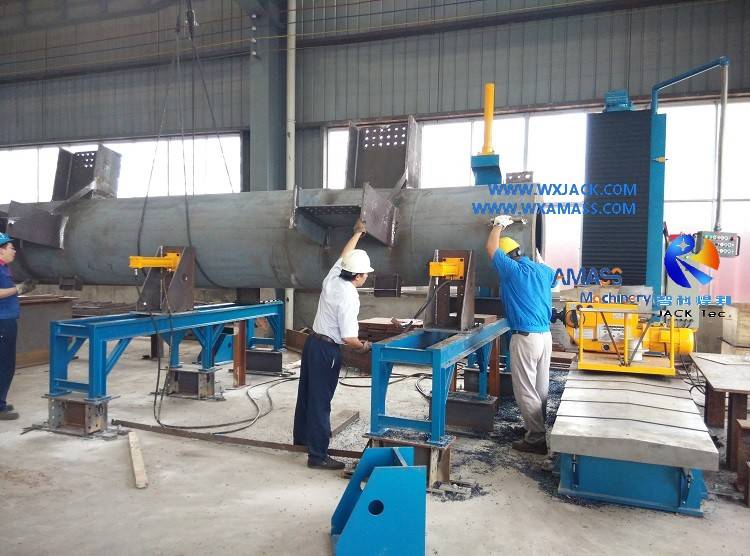

Станок для торцевой обработки торцов двутавровых труб CNC-DX3530 с ЧПУ на первой фотографии устанавливался на территории клиента, в новом цехе.
1) Заготовки, подлежащие торцевой обработке при этом Фрезерный станок с ЧПУ для торцов труб составляют большинство элементов трубных конструкций, которые используются в водном хозяйстве и гидроэнергетике, как показано на рис. 2nd Фото;
2) С другой стороны, конструкция гидравлической зажимной стойки позволяет фрезерному станку с ЧПУ для стальной конструкции BOX H-образной торцевой поверхности подходить и для квадратной формы заготовки;
3) Самый большой размер высотой 3500 мм и шириной 3000 мм изготавливается на заказ на основе стандартной спецификации;
4) С помощью контроллера ЧПУ инвертор не требуется в этом фрезерном станке для стальной конструкции BOX H-образной балки с ЧПУ для управления скоростью фрезерования торцевой поверхности в горизонтальном и вертикальном направлении;Обработка торца трубы может быть выполнена с помощью самой быстрой настройки инструмента, рабочему персоналу не нужно трудиться над перемещением торцовочного лезвия по оси X/Y.
Контроллер ЧПУ является управляющим центром фрезерного станка с ЧПУ.Это дает фрезерному станку для торцевой поверхности двутавровой балки с ЧПУ следующие полезные возможности:
а) В зависимости от диаметра трубы время цикла обработки торца одной детали заготовки варьируется примерно от 30 минут.до 1 часа.В период допустимого рабочего времени (6,5–7 часов в течение одной смены) иногда торцевую обработку большой заготовки необходимо приостановить для работы в следующую смену/день --- Принимая во внимание цель наилучшего OEE, а также наилучшее использование времени и наименьшее пустая трата времени, такое состояние не редко случалось в повседневной работе ЧПУ Стальная конструкция BOX H-образный фрезерный станок для торцевой поверхности балки;
б) Функция продолжения точки останова позволяет станку для торцевой обработки двутавровых балок с ЧПУ возобновить приостановленную работу в кратчайшие сроки и с максимальной точностью, что делает эффект фрезерования торцевой поверхности таким же, как и при однократной работе;
На ранней стадии разработки контроллера ЧПУ в качестве рабочего языка использовался английский.Благодаря популярности управляющего оборудования с ЧПУ, включая фрезерный станок с ЧПУ серии DX, все основные языки мира, включая китайский, русский, французский и т. д., используются в ЧПУ и могут переключаться за считанные секунды;
Иногда во время работы нам может потребоваться снова обработать торец определенного сегмента обода заготовки. Затем с помощью контроллера ЧПУ фрезерный станок с ЧПУ для торцевой поверхности труб может вернуться обратно в ожидаемую исходную точку.Эта функция особенно полезна для применений с повышенными требованиями к качеству торцевой обработки;
Аналогичным образом, при завершении торцевой обработки полного круга, или в начале торцовой обработки, или в середине торцевой обработки, мы можем захотеть, чтобы фрезерование торцевой поверхности переходило конкретно на определенный сегмент обода заготовки.С помощью соответствующей команды этот шаг можно выполнить на фрезерном станке с ЧПУ для торцевых торцов двутавровых балок: ЧПУ может иметь фрезерную головку, и, следовательно, лезвие торцевого станка перемещается вперед к целевой точке;

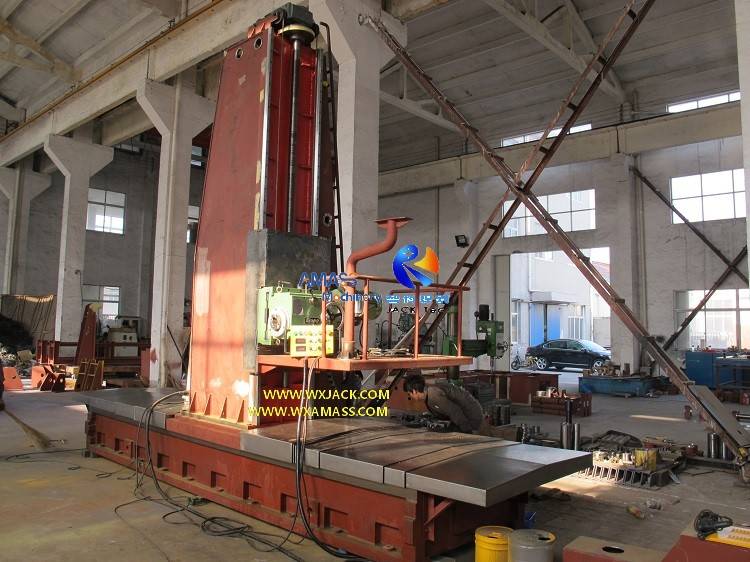

5) Дополнить: 3р-д На фото показано без ЧПУ, на обычном фрезерном станке для торцов труб рабочему персоналу приходится трудиться над наведением торцевого лезвия.С помощью ЧПУ такое неудобство можно устранить; 5й и 6й фото Основной корпус пластинки и фрезерная головка (такие же, как и в Краевой фрезерный станок) фрезерного станка для торцевой поверхности двутавровой балки с ЧПУ для стальной конструкции BOX.
Для этого фрезерного станка с ЧПУ для торцов труб CNC-DX3530 (станок для торцевой обработки торцов труб с ЧПУ):
Нет. | Параметр | CNC-DX3530 Автоматическая стальная секция Фрезерный станок для торцов двутавровой балки | |
1 | Применимая заготовка Макс.Размер поперечного сечения Высота × Ширина = | 3500 × 3000 мм или диаметр 3 м для труб | |
2 | Форма сечения детали | Круглый/кривая/H квадрат/прямоугольник/треугольник/ ... Все | |
3 | Скорость горизонтального торцевого фрезерования | 100~ 800 мм/мин (Без времени) | Рабочая скорость, управляется контроллером ЧПУ |
4 | Каретка торцевого фрезерования Холостой ход в горизонтальном и вертикальном направлении | 1400 мм/мин | Постоянная скорость |
5 | Вертикальная скорость фрезерования торцевой поверхности | 100~ 800 мм/мин (Без времени) | Рабочая скорость, управляется контроллером ЧПУ |
6 | Контроллер ЧПУ | Шанхай ФАНГЛИНГ F2300B | |
7 | Направляющая для фрезерования торцевой поверхности по оси X/Y | Тяжелый режим Точный Линейная направляющая, смонтированная на основании и вертикальной стойке. | |
8 | Горизонтальный приводной двигатель оси X | 1,5 кВт | Серия Panasonic Сервопривод A6 |
9 | Вертикальный приводной двигатель оси Y | 2,0 кВт | Серия Panasonic Сервопривод A6 |
10 | Мощность фрезерной головки | 7,5 кВт | Сделано в материковом Китае |
11 | Революция шпинделя фрезерной головки | 75~420 об/мин | 6-ступенчатая регулировка Revolution |
12 | Диаметр торцевой фрезы | Ø125~250 мм | Ø 200, оснащенный машиной |
13 | Ход фрезерной головки шпинделя | L=100 мм | |
14 | Гидравлическая стойка для заготовок | 1 комплект | 1 комплект насосной станции;Количество стоек зависит от длины заготовки. |
15 | Спецификация мощности электроэнергии | 3P AC380 В, 50 Гц, 15 кВт для материкового Китая |
