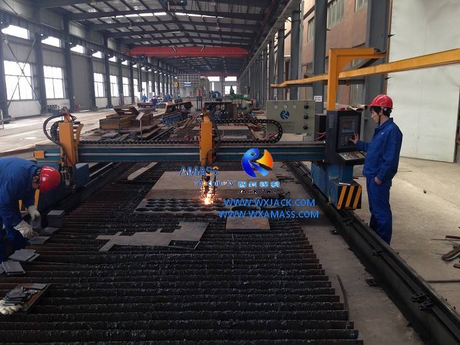

1) Прикрепленная первая фотография отражает рабочий момент этого набора машины Wuxi Jack для формы пластины и разрезания полоски с максимумом. Ширина разрезания 4000 мм:
2) Вы можете проверить, что его горелка с ЧПУ плазменной плазменной горел был резкий диаметр круглой формы на стальной пластине.
1) Режущий факел: этот набор из 4000 мм спецификации стриптиз -стриптиз -стриптиз -стриптиз -стриптизметрической машины имеет один набор элемента управления с ЧПУ для одной режущей корешки, который доступен для выполнения резки формы плазмы и пламенной пластины;
2) оборудованный источник питания в плазме: соответствующий источник питания плазмы - PowerMax1650: он обладает рабочей емкостью высококачественной резки металлической пластины до 22 мм для резки формы пластины;
3) Резка с огненной полосой: кроме того, эта модель CNC-CG4000 также имеет пять наборов фонарика с резкой пламенной полосы для проведения разрезания полоски пластины;
4) Несколько функций: Итак, клиент этой модельной машины CNC-CG4000 может получить высокое качество высокоэффективного оба вида готовой заготовки (форма и полоса);
5) Различные материалы из листового металла: Кроме того, машина для резки с ЧПУ может обеспечить очень хорошее качество резьбовых материалов из нержавеющей стали/ AL/ других неплодовидных металлов, а также с низкой сплавкой. Таким образом, клиент этой модели машины может обрабатывать более широкий объем металлических пластин.
а) вторая прикрепленная фотография демонстрирует на режущей горелке с ЧПУ машины на ближайшем расстоянии;
б) Вы можете определить, что на фактически есть два куска режущих факелов, установленных на горизонтальной перемещении моторного привода:
i) левый кусок режущего факела используется для выполнения резки формы плазменной пластины, которые оснащены поставщиком источника питания в плазме;
ii) и правильный кусок режущего факела применяется для реализации резки формы пламени пламени:
Посмотреть на на сценаристке закрытие с ЧПУ
а) Во время работы переключатель между плазмой и резкой пламенем на этой моторной режущей корешке реализуется при выборе выбора на рабочей панели машины:
б) Когда машина обрезает углеродные стали, особенно более толстые пластины, с толщиной 30 мм и выше , оператор должен выбрать режим резки пламени;
c) Когда машина резки с ЧПУ вырезает нерушительные листовые металлические пластины, особенно более тонкие пластины с 30 мм и меньше толщины , резка плазма является более применимой режимом резки;
а) мы исследовали в разделе продукта « Высококачественный компьютер с двойным приводом CG5000 », важность резки контроллера высоты горелки во время резки;
б) Здесь давайте понимаем его технический аспект:
я. Как указано на маленькой фотографии, это кусок металлического индукционного кольца, окружающего наконечник пламени, режущего фонарика, и контролируется с помощью контроллера белого цвета, установленного на верхней части режущей каретки;
II Пожалуйста, проверьте второе и третье фото; Эта важная единица управления реализует автоматический контроль высоты горелки во время официальной работы в рабочем пути не контактного типа:
Контроллер пламени с ЧПУ для резки с ЧПУ
iii. Рабочая теория: во время резки пламени, обнаружая изменение емкости между металлическим кольцом и металлической пластиной, а также дальнейшее обнаружение/ преобразование/ усиление сигнала, контроллер контроллера высоты емкости факела посылает командный сигнал, который, в свою очередь, превращает подъемник режущего факела в возвышение, чтобы сохранить оптимальный расстояние между наконечником резки и стальной пластины;
IV Толерантность к точному управлению: в машине резки стриптиз -плиты с ЧПУ толерантность к точности такого емкости контроллера высоты горелки может сохраняться в пределах ± 1 мм;
я. Выбор резки плазмы: когда выбор выбора превращается в 'Резка в плазме ', контроллер напряжения дуги для высоты горелки действует. Его контроллер представляет собой черную цветную коробку, расположенную прямо над системой с ЧПУ машины, как показано на четвертой фотографии и ниже:
Агрочный напряжение формируется контроллер высоты факела: ( рис.3 )
II Рабочая теория: контроллер высоты горелки в стиле дуги специально применяется для резки плазмы. Его принцип работы: он использует характеристику постоянного тока в источнике питания плазмы, во время работы резки, обнаружение на напряжении дуги между режущим электродом и металлической пластиной в режиме реального времени. И путем движения режущего факела вверх и вниз, чтобы поддерживать постоянное напряжение дуги, что, в свою очередь, обеспечивает постоянное расстояние между наконечником факела плазмы и металлической пластиной, во всем периоде работы машины резки плазмы с ЧПУ.
4000 -миллиметровый пролетный цифровой цифровой | |
Резка газ | Кислород, ацетилен/ пропан для пламени, Воздух, кислород, азот для плазмы |
Мин Макс. Скорость резки пламени | 100 ~ 1000 мм/мин. |
Мин Макс. Плазма режущая скорость | 1000 ~ 6000 мм/мин. |
Количество плазмы с ЧПУ и пламени | 2 набора (на основе спроса клиентов) |
Количество фонари | 5 комплектов |
Мин Макс. Качественная толщина резки плазмы | 1 ~ 32 мм |
Мин Макс. Качественная толщина резки пламени | 6 ~ 150 мм (специальное предложение для 200 мм) |
Рухный железнодорожный пролет | 4000 мм |
Допустимый диапазон ширины разреза | 80 ~ 3200 мм |
Режущая железная дорога | 15000 мм |
Максимум Рабочая длина | 13000 мм |
Движение для перемещения основного кадра | Двойной сервопривод |
Моторная мощность движения гантри | 750W x 2 |
Точность резки | ± 0,5 мм/ 1000 мм |
