Расщепление и установка фристайла с двойным рабочим столом Сварочный манипулятор

Из этого раздела продуктов мы переходим в подгруппу сварочного позиционера с двойной столешницей. Он разработан на основе структурированных изделий с одним рабочим столом.

1.  Разница между одинарным и двойным настольным сварочным позиционером:

По количеству сварочного поворотного стола в комплекте Сварной позиционерЭто оборудование для сварочного позиционирования можно разделить на две большие категории: конструкции с одинарной столешницей и двойной столешницей:

1А) Один рабочий стол с регулируемой линейной скоростью вращения две оси движения: (Рис.1)

1Б) Регулируемая скорость сварки с одним поворотным столом три степени свободы L-структура: (Рис.2)

а) В один комплект такого оборудования для позиционирования сварки входит только один поворотный стол для сварки. Это базовый тип или, в известном смысле, универсально-прикладные изделия, которые находят наиболее широкое применение в практическом применении;

б) Сварочный позиционер с одним рабочим столом имеет две-три степени свободы:

Двухосевой сварочный позиционер:

   я.   0°~ 360° Бесступенчатое вращение поворотного стола для сварки для регулировки ориентации заготовки;

 ii.   0°~115° Наклон сварочного поворотного стола для дальнейшей регулировки заготовки для наилучшего ее ориентации;

 iii.   Три оси  Сварочный позиционер: А иногда сварочное оборудование с одним рабочим столом имеет возможность подъема, что дает оборудованию третью степень свободы;

в)   Сварочный позиционер с одним столом обычно применяется для обработки элементов конструкций малого и среднего размера;

2А)   Двойной рабочий стол индивидуального типа: (Рис.3)

2Б)  Двойной рабочий стол цельной конструкции: (Рис.4)

а)   Один комплект такого оборудования для позиционирования сварки состоит из двух поворотных сварочных столов. По этой причине ось управления сварочного поворотного стола с наклоном 0°~115° удалена, и поддерживается переменная скорость вращения заготовки в диапазоне 0°~360°;

б) Кроме того, так же, как и модели сварочного оборудования с одним рабочим столом, иногда сварочный поворотный стол с регулируемой скоростью имеет возможность подъема;

в)   Модели со структурой двойного сварочного стола обычно используются для изготовления заготовок в виде полос большой длины.

2. Причина использования сварочного позиционера с двойной столешницей и его расположение:

1) Применение сварочного позиционера с двойным рабочим столом:

а) Чтобы дать больше свободы при расположении заготовки: Некоторые элементы конструкции имеют достаточно большую длину, выходящие за пределы контролируемой границы моделей с одним рабочим столом;

б) Этот тип моделей с двойной столешницей подходит для сварки партий деталей идентичных или аналогичных характеристик, особенно длины. И каждый раз, когда длина заготовки меняется, один из поворотных столов необходимо перемещать;

2) Взаимосвязь между двумя сварочными поворотными столами в сварочном позиционере:

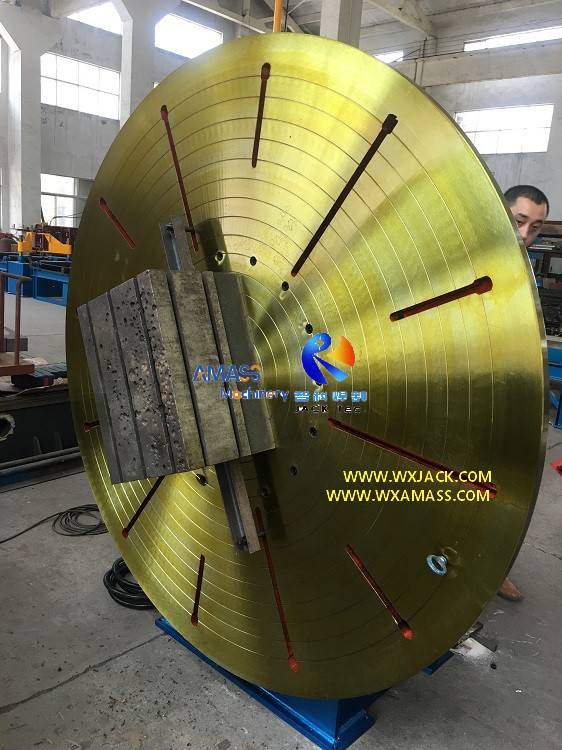

а) Существует множество разновидностей сварочного оборудования в подгруппе моделей с двойным рабочим столом. Для продукта этого раздела, как вы можете видеть на прилагаемых фотографиях, 2 поворотных стола для сварки являются раздельными: между ними нет физического соединения;

б) Таким образом, расстояние между двумя комплектами сварочных поворотных столов определяется длиной заготовки и может быть изменено при смене новой партии заготовки:  (Рис.5)

в) Два комплекта сварочного поворотного стола крепятся к полу с помощью анкерных болтов.

3.  Режим работы сварочного позиционера с двойным рабочим столом разделительного типа:

1) Эта модель оборудования с двойным рабочим столом имеет только одну ось управления, которая вращается вокруг горизонтальной оси, соединяющей два сварочных поворотных стола;

2) Вращение сварочного поворотного стола осуществляется моторным приводом. Один из них — тип привода, а другой — холостой или ведомый;

3) Во время работы оборудования сварочного позиционирования соответствующая скорость вращения сварочного поворотного стола может быть либо постоянной, например, 1,6 об/мин, либо регулироваться с помощью инвертора переменного тока. Последний вариант имеет более широкое применение;

4) Управление осуществляется с помощью пульта дистанционного управления и панели управления: (Рис.6)

5) Приводной двигатель сварочного поворотного стола имеет тормозной тип:

а) Это означает, что заготовка может либо вращаться для выполнения круговой сварки;

б) Или фиксируется в определенном положении с помощью стояночного тормоза тормозного двигателя для выполнения продольной сварки.

4.  Технические параметры сварочного позиционера с двойным рабочим столом разделительного типа:
