То же, что и Токарный сварочный стол с моторным приводом представленный в предыдущем разделе продукции, этот раздел оборудования для одноосного позиционирования сварного шва также представляет собой уменьшенную версию ранее представленного Weld Positioner с одним рабочим столом.
Отличие этого сварочного позиционера простого типа от горизонтального поворотного сварочного стола:
1) Вращающийся одноосный поворотный стол для сварки этого упрощенного сварочного аппарата обычно находится в вертикальной плоскости. Или, другими словами, его ось вращения расположена горизонтально;
Вертикально ориентированный и вращающийся рабочий стол: (Рис.1)
2) Для сравнения: вращающийся сварочный стол и заготовка в основном горизонтальны, или, другими словами, его ось вращения расположена в вертикальном направлении;
Горизонтально ориентированный и вращающийся рабочий стол: (Рис.2)
3) Проще говоря, вращающаяся ось этого одноосного сварочного позиционера простого типа расположена под углом 90° к горизонтальному поворотному столу для сварки. Пожалуйста, проверьте и сравните прилагаемые изображения и изображения выше;
Его вертикальный вращающийся сварочный токарный стол и заготовка регулируются по скорости и регулируются с помощью инвертора переменного тока. Итак, это своего рода одноосное сварочное оборудование с регулируемой скоростью.
а) В определенных сценариях применения сварочный шов детали имеет простое и равномерное распределение. Для этих заготовок одна степень свободы вращения на 0–360° может удовлетворить требования сварочной технологии для большинства швов;
б) В таких случаях одноосный сварочный позиционер простого типа может эффективно снизить стоимость производства станка в значительной степени, как и стоимость самого оборудования для сварочного позиционирования, и в то же время успешно выполнять сварочные задачи, достигая наилучшего результата. точка пересечения производительности сварочного поворотного стола и производственных затрат;
а) Какие заготовки подходят для такого одноосного токарного стола для сварки с регулируемой скоростью? --- Рабочие части с круглым сварным швом и небольшой длины;
б) Или, проще говоря, те заготовки, у которых соотношение длины к высоте и диаметру невелико;
в) Таким образом, после того, как заготовка будет закреплена на вертикальном поворотном столе, она не будет иметь большой длины.
1) Без наклона поворотного сварочного стола этот электрический одноосный сварочный позиционирующий станок снимает секторную шестерню и ее мотор-редуктор. Итак, по фото вы можете убедиться, что корпус техники может быть выполнен в виде коробчатого типа, устойчиво и прочно стоящего на земле;
Wuxi JACK вращающийся рабочий стол для сварки с одной осью управления: (Рис.3)
2) Кроме того, систему привода и передачи вращения поворотного сварочного стола можно разместить внутри полости механического корпуса сварочного аппарата;
3) Элементы управления также можно разместить внутри полости корпуса одноосного сварочного позиционера;
4) Таким образом, комплект сварочного аппарата имеет прямой и лаконичный вид. См. рисунок ниже;
Участок сборки одноосного сварочного позиционера в мастерской Wuxi JACK: (Рис.4)
5) Существует разновидность сварочного поворотного стола с аналогичной конструкцией и принципом работы, разница заключается в двух поворотных сварочных столах. Если вы заинтересованы, пожалуйста, проверьте раздел продуктов »Двойной настольный сварочный позиционер'.

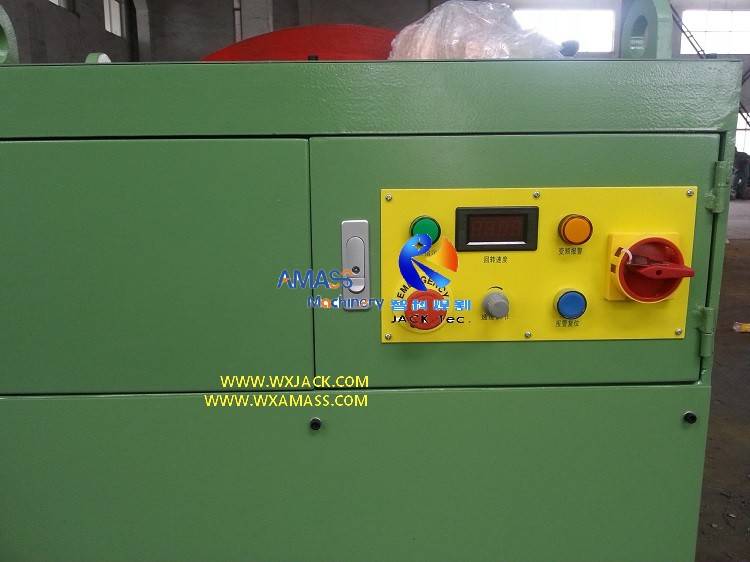

1) Пульт управления встроен в боковую часть корпуса сварочного поворотного стола и удобен в обращении и эксплуатации: (Рис.5)
2) Иногда ножной педальный переключатель используется для разгрузки рук оператора и выполнения других работ во время работы одноосного сварочного позиционера. См. картинку ниже: (Рис.6)
Часто используемая грузоподъемность составляет 2 тонны, 3 тонны, 5 тонн и 10 тонн.
Одноосный вращающийся сварочный стол простого типа | |
Ось управления (степень свободы) | 0°~360° горизонтальное бесконечное вращение |
Скорость вращения поворотного сварочного стола | 0.2 ~ 2 об/мин, управляемый ЧРП |
Погрузка тоннажа | 2 тонны, 3 тонны, 5 тонн и 10 тонн |
