1. Рабочие характеристики подъемно-поворотного сварочного позиционера серии LBS типа L:
Этот Вращающийся и подъемный сварочный манипулятор типа L Это первый тип токарного стола для сварки, который действительно обеспечивает подъем:
1) В предыдущем разделе продуктов мы представили ручная регулировка Сварочный позиционер подъемного типа структуры единого рабочего стола. Такое сварочное оборудование подъемного типа регулируется с переключением между несколькими классами крепежных болтов;

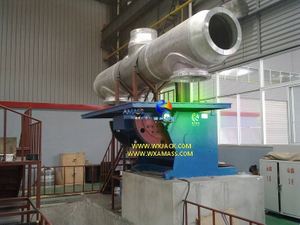

Уси ДЖЕК Ручная регулировка подъемного сварочного позиционера:(Рис.1)
2) Стиль возвышения в сварочном позиционере типа L:
а) Для сравнения, эта секция вращающегося и подъемного сварочного позиционера типа L имеет непрерывное вертикальное перемещение сварочного поворотного стола и заготовки, приводимых в движение гидравлической системой;
б) Это означает, что заготовку можно расположить в любой точке ее хода вверх и вниз. Процесс подъема осуществляется и управляется с помощью масляных цилиндров, безопасно и надежно;
3) В отличие от механического мотор-редуктора, подъемный механизм, приводимый в движение гидравлической системой, в этом сварочном позиционере типа L отличается высокой мощностью и высокой надежностью поворотного стола и заготовки. Пожалуйста, проверьте эскиз дизайна, как показано ниже:

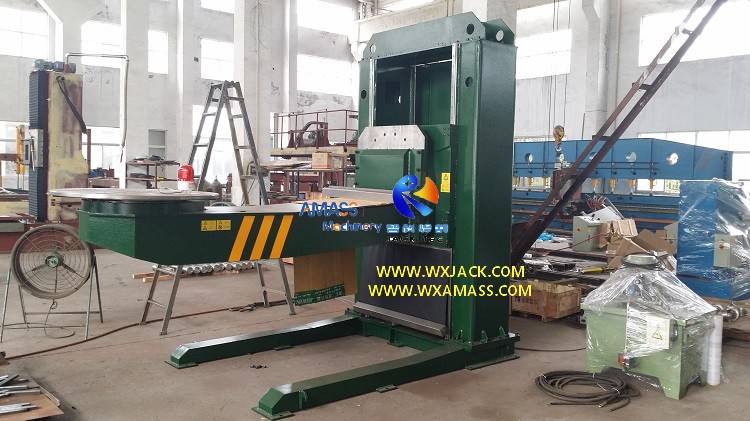

Эскиз конструкции подъемного сварочного позиционера Wuxi JACK LBS модели L типа: (Рис.2)
2. Область применения вращающегося и подъемного сварочного позиционера серии LBS:
1) Отрасль клиента: Строительная техника, автомобильная промышленность и автомобильное машиностроение — это несколько отраслей, в которых наиболее часто применяются различные сварочные позиционеры типа L, особенно с функцией подъема. Причины этого следующие:
2) Применимые заготовки: В этих отраслях производственный процесс включает в себя большое количество сварочных операций, особенно для незавершенного производства. --- Работа в технологических узлах;
3) Применимая технология сварки для вращающегося и подъемного сварочного позиционера типа L:
а) Технология сварки в этой отрасли обычно предполагает сложные требования к ориентации заготовки из-за разнообразной конструкции, большого размера и большого веса заготовки, что требует подъема, поворота и вращения поворотного стола для получения идеального положения сварки. заготовка;
б) В таких условиях сварочный манипулятор типа L с функцией подъема и различной грузоподъемностью является острым инструментом для клиента;
4) Применимая производительность: В связи с большим объемом производственного плана в этих отраслях существует потребность в серийном производстве сварочных работ. Для этой цели незаменимым инструментом является сварочный позиционер серии L.
3. Степень свободы и возможности подъемно-поворотного сварочного позиционера LBS серии L:
1) Три оси управления: При перемещении сварочного поворотного стола вверх и вниз по оси Z заготовка приобретает третью степень свободы. Таким образом, посредством трех движений:
а) L-рычаг вращается в перпендикулярной плоскости бесконечно в диапазоне 0°~360°: (Рис.3)
б) Бесступенчатое вращение сварочного поворотного стола в диапазоне 0°~360° доступно на переднем удлинительном поддоне L-образного рычага в любое время: (Рис.4)
в) L-рычаг перемещается вверх и вниз вдоль стойки подъемного сварочного позиционера типа L: (Рис.5)
2) Функция вращающегося и подъемного сварочного позиционера типа L:
Таким образом, сварочные швы на заготовках любого размера и формы можно привести в идеальное положение: от исходной потолочной сварки, вертикальной сварки до угловой сварки под углом 45° или плоской сварки, что улучшает эргономические условия сварщика, обеспечивает лучшее качество сварки и производительность сварки. одновременно вращающийся и подъемный сварочный манипулятор типа L.
4. Разнообразие вращающихся и подъемных сварочных позиционеров серии LBS типа L:
1) Грузоподъемность подъемного сварочного позиционера типа L:
а) Существуют серии гидравлических приводов с грузоподъемностью от 1 тонны, 1,2 тонны до 3 тонн, 5 тонн;
б) Хотя теоретически также можно спроектировать и произвести более тяжелые погрузочные тоннажи, большинство из них попадает в диапазон от 1 до 5 тонн;
2) Система управления: То же, что Двухосевой токарный стол для сварки серии HBТакже имеется 2 типа электрического управления: обычный двигатель переменного тока для всех грузоподъемностей (легкая, средняя, тяжелая) и высокоточный сервопривод для легких условий эксплуатации.
5. Технические параметры подъемно-поворотного сварочного позиционера типа L:
1) Мы подберем четыре наиболее часто используемые спецификации: 1 тонна, 1,2 тонны, 2 тонны, 3-тонный подъемный и вращающийся сварочный манипулятор типа L с обычным типом управления и типом сервоуправления в следующих разделах продуктов;
2) Технические параметры каждой модели см. в соответствующем разделе продукта.
