Простой в эксплуатации PR модель высокоэффективного вращателя трубы для сварки

штат:
Количество:

1.       Тема этого раздела продукта серии PR Настольный позиционер для сварки труб:

1)      В предыдущих разделах продуктов: Универсальный вращатель для сварки труб серии PR, и Небольшой средний размер PR24 Сварочный манипулятор для прижатия труб вниз, для автоматической машины для вращения труб серии PR мы рассмотрели такие темы, как назначение, конструкция, привод и трансмиссия, параметры и технические характеристики.Если вы заинтересованы, пожалуйста, проверьте;

2)      В этом разделе мы обсудим работу вращателя для сварки труб настольного типа модели PR.



2.       Рабочие механизмы в моделях PR Автоматическая трубовращательная машина настольного типа:

Манипулирование этой машиной для вращения труб осуществляется с помощью четырех узлов:

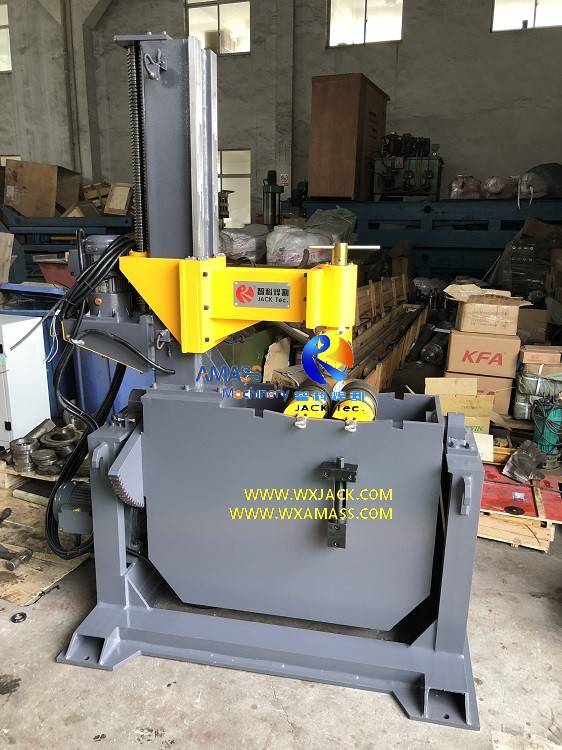

1)      Плата управления позиционера для сварки труб модели PR: (Рисунок 1)

Рис. 1 Машина для вращения труб

Шкаф управления модели PR Настольный Pipe Rotator устанавливается рядом с основным корпусом оборудования, на полу и при необходимости может быть перемещен в любое время;

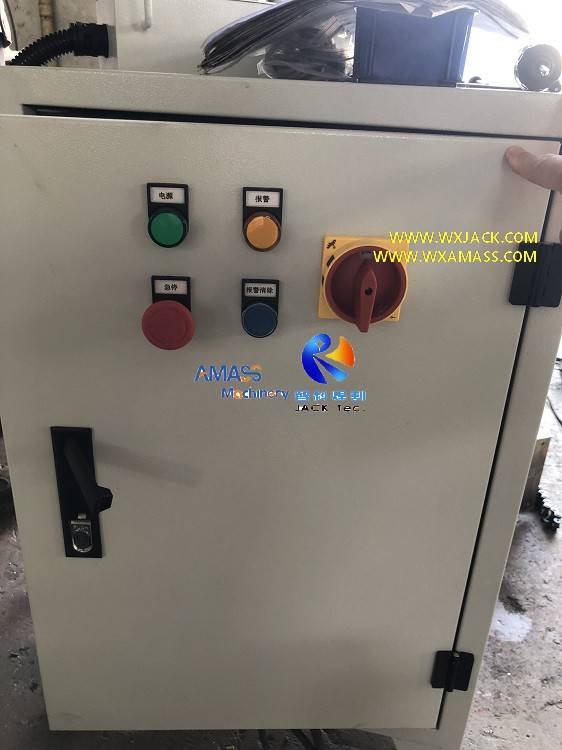

2)      Кнопки, встроенные в дверцу панели управления поворотным устройством:

См. прикрепленную картинку.Эти кнопки предназначены для общего управления вращателем для сварки труб: включение и выключение питания, аварийный сигнал и сброс, кнопка аварийного останова;

Кнопки управления позиционером для сварки труб: (Рис.2)

Рис. 2 Позиционер для сварки труб

3)      Операционная подвеска сварочного токарного ролика:

а)       См. прикрепленную картинку.На нем выполняются конкретные рабочие этапы этой трубовращательной машины настольного типа;(Рис.3)

Рис. 3. Ролик для токарной обработки сварных швов.

б)      Это включает в себя запуск и останов вращения сварочного токарного ролика, вращение сварочного токарного ролика FOR и RVR, контроль скорости вращения сварочного токарного ролика и его цифровой дисплей, наклон позиционера сварки труб вперед и назад, нажатие и отключение поворотного ролика, аварийный останов трубовращательная машина;

4)      Ножной педальный переключатель трубовращателя настольного типа: (Рис.4)

Рис. 4 Машина для вращения труб

а)       См. прикрепленную картинку.Предназначен для освобождения руки оператора для выполнения других работ во время работы манипулятора для сварки труб;

б)      При нажатии педали ножного переключателя сварочный токарный ролик и заготовка продолжают вращаться;

в)       При отпущенном педальном переключателе вращение сварочного токарного ролика и заготовки останавливается;

г)      Таким образом, один оператор может легко управлять этой машиной для вращения труб.



3.       Технические детали в моделях PR Настольный сварочный манипулятор для труб:

1)      Два класса квадратных пазов для регулировки нижнего сварочного токарного ролика в вращателе для сварки труб: (Рис.5)

Позиционер для сварки труб Fig5

а)       См. рисунок выше в квадрате красного цвета.В рабочем столе вращателя для сварки труб есть два вида квадратных пазов, вырезанных на верхней стороне двух стеновых панелей;

б)      Два комплекта нижних роликов для токарной обработки сварных швов можно вставить в квадратные пазы любого класса.Это для размещения трубы, трубки, колена различного диаметра в трубовращательной машине настольного типа;

2)      Ходовой винт для регулировки скорости вращения сварочного токарного ролика:

а)       На передней стенке этого автоматического станка для вращения труб имеется ходовой винт.См. рисунок выше в желтом квадрате;

б)      В случае, если позиционер для сварки труб демонстрирует нестабильное вращение вращательного ролика, этот ходовой винт можно отрегулировать вниз до определенной степени, чтобы затянуть звездочку вращения;

3)      V-образный и U-образный сварочный токарный ролик, применяемый в трубовращательной машине:

а)       Помимо стандартного круглого сварочного токарного ролика, как показано на прилагаемом рисунке, есть также V-образные и U-образные сварочные токарные ролики, установленные на станке для вращения труб, которые также можно использовать для крепления и сварки фланцев;

б)      Таким образом, мы можем видеть, что это оборудование является подлинным позиционером для сварки труб общего назначения;

4)      Движение прессового вращательного ролика вниз в позиционере для сварки труб:

Прижим вниз верхнего сварочно-токарного ролика в трубовращателях моделей PR имеет два режима работы моторного привода и ручной: (Рис.6)

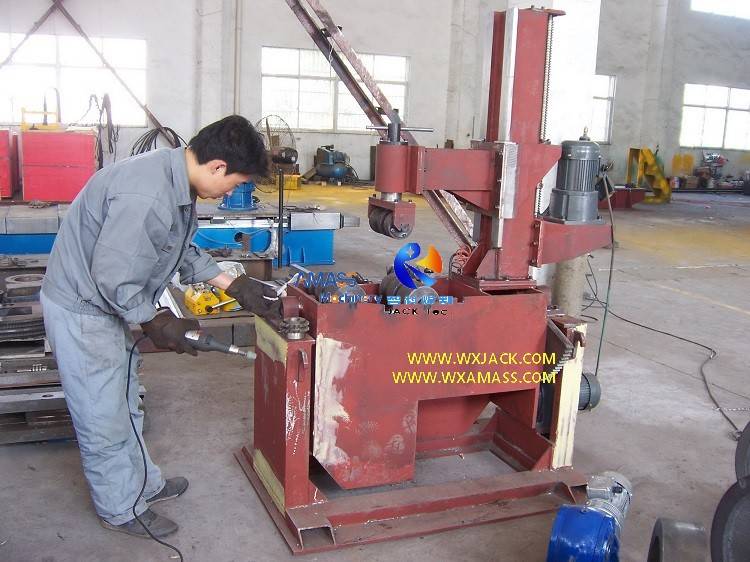

Машина для вращения труб Fig6

а)       Сначала верхний сварочный валок опускается под направляющую скользящего вала, который приводится в движение ходовым винтом и гайкой со скоростью 245 мм/мин;

б)      Между тем, манипулируя ручным гаечным ключом в верхней части движущегося вниз узла, верхний сварочный токарный ролик можно перемещать вниз в толчковом режиме, пока он не прижмет заготовку машины для вращения труб.



4.       Технические параметры моделей PR Настольный трубовращательный станок:

1)      На этом мы подошли к завершению знакомства с позиционером для сварки труб общего назначения серии PR.Доступна модель специального дизайна;

2)      Для стандартного продукта Сварной токарный ролик, пожалуйста, проверьте;

3)      Ниже приведены технические параметры моделей PR Настольный сварочный вращатель для труб:

Модели PR Настольный трубовращатель (позиционер для сварки труб)

Применимый   Диапазон диаметра заготовки

(60~   800мм) и (80~1200мм)

Превращение   Диапазон наклона ролика

(-35° ~ +35°) и (-45° ~ +45°)

сварка   Крутящий момент вращения ролика

вращающийся   3750Н.м;Наклон 7000Н.м

сварка   Мощность двигателя поворотного ролика

вращающийся   750 Вт;Наклон 400 Вт;

Высота   200 Вт

вращающийся   Линейная скорость поворотного ролика

0.09   ~ 0,9 об/мин

Превращение   Роликовый вращающийся диапазон

0° ~ 360°

Верхнее точение   Ролик вниз

510мм   Ход, 245 мм/мин.скорость

Оборудование   Габаритный размер

1,85 м   Высота х 1,27 Длина х 0,87 м Ширина
