Универсальный электрический вращатель для сварки труб серии PR

1. Использование вращателя для электросварки труб серии PR: Эскиз конструкции
2. Рабочий характер
3. Применение и сильные стороны
4. Технические характеристики
5. Три степени свободы
6. Стандартные модели
7. Технические параметры позиционера для электросварки труб серии PR:

штат:
Количество:

1.       Использование вращателя для электросварки труб серии PR:

1)      Электрический вращатель для сварки труб серии PR предназначен для сварки малых и легких и средних цилиндрических деталей и фланцев, таких как трубы, трубки, отводы различных спецификаций;

2)      Посредством поворота на 0°~360° и наклона поворотного ролика на -45°~+45° заготовку можно отрегулировать в наилучшем положении для оптимального способа сварки.Примеры применимых заготовок для этого электросварочного позиционера для труб см. на рисунке ниже:

Эскиз конструкции позиционера для сварки труб: (Рисунок 1)

Рис. 1. Вращатель для сварки труб.

2.       Принцип работы позиционера для электросварки труб серии PR:

Глядя на прилагаемые фотографии электрического вращателя для сварки труб, можно сделать вывод, что это интеграция специального сварочного вращателя и специального сварочного позиционера:

1)      Эти электрические вращатели для сварки труб имеют типичный стиль работы подставка с одной столешницей Сварочный позиционер: Вращение Ролик и заготовка 0°~360° поворот и -45°~+45° наклон;

2)      Эти электрические вращатели для сварки труб также имеют типичный стиль работы Сварочный вращатель: Заготовка поворачивается на 0°~360° на двух группах токарных роликов.

3.       Применение и сильные стороны позиционера для электросварки труб серии PR:

1)      Применение позиционера для электросварки труб:

Что касается области применения, этот электрический вращатель для сварки труб можно использовать на предприятиях, где требуется сварка определенного количества труб, труб и отводов, как при ручной, так и при автоматической кольцевой сварке.Особенно на судостроительном заводе;

2)      Преимущества электросварочного позиционера для труб:

а)       Этот электрический позиционер для сварки труб имеет сильные стороны компактной конструкции и простоты в обращении.Как видно из фотографий, этот вертикальный электрический вращатель для сварки труб занимает очень мало места;

б)      Этот электрический позиционер для сварки труб представляет собой цельную конструкцию, поэтому нет необходимости заранее закладывать фундамент.Просто закрепите его в земле анкерными болтами;

в)       Этот компактный электрический вращатель для сварки труб отличается простотой и удобством в эксплуатации.Это может снизить трудоемкость и значительно улучшить качество сварки.

4.       Технические характеристики позиционера для электросварки труб серии PR:

1)      Этот электрический вращатель для сварки труб приводится в действие двигателем;

2)      Во время работы электрического вращателя для сварки труб заготовки труб, труб, отводов следует класть на столешницу. Поворотный ролик оборудования, поддерживая и поворачивая его с помощью 2 групп нижних поворотных роликов внизу, и прочно удерживая другой частью верхней части. Вращающийся ролик над ним.См. рисунок ниже:

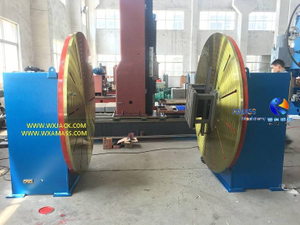

Позиционер для сварки труб в рабочем состоянии: (Рис.2)

Рис. 2 Позиционер для сварки труб

5.       Три степени свободы трубосварочного вращателя серии PR:

Из его конструкции видно, что этот позиционер для сварки труб имеет три оси управления или степени свободы:

1)      Труба, трубка, локоть осевого вращения, скорость регулируется инвертором, в диапазоне 0°~ 360°;

2)      Радиальный наклон или поворот трубы, трубки, колена с постоянной скоростью в диапазоне от -45° до +45°;

3)      Верхний прижимной вращающийся валик движется вниз, подходит для различных диаметров заготовки, с постоянной скоростью, как с моторным приводом, так и с ручным управлением в двух вариантах.

6.       Стандартные модели электросварочных аппаратов серии PR:

1)      Этот электрический вращатель для сварки труб с регулируемой скоростью имеет две стандартные модели: PR24 и PR40 Поворотный ролик, для сварки малых и средних размеров, а также средних и больших размеров труб, труб, отводов соответственно;

2)      Для этой группы продуктов электрического позиционера для сварки труб серии PR мы дадим инструкции в четырех разделах продукта, охватывающих подробную модель и общую группу;

3)      В следующем продукте позиционера для электросварки труб PR24 мы подробно изучим структуру, параметры и производительность вращателя для электросварки труб серии PR.

7.       Технические параметры сварочного аппарата для электросварки труб серии PR:

Ниже приведены технические параметры электросварочного вращателя серии PR:

Позиционер для электросварки труб серии PR

Применимый диапазон диаметра заготовки

60~ 800 мм для PR24,

80~ 1200 мм для PR40

Вращающаяся линейная скорость поворотного ролика

0.09   ~ 0,9 об/мин

Диапазон вращения вращающегося ролика

0° ~ 360°

Диапазон наклона поворотного ролика

-45° ~ +45°

Верхний поворотный ролик, ход вниз

510мм

Габаритные размеры оборудования

1,85 м высота х 1,27 м длина х 0,87 м ширина
