Сварочный позиционер с сервоприводом специального изготовления с одной столешницей

1.  Схема и использование специального сварочного позиционера с одним рабочим столом серии HB:

1) ключевое слово для этого раздела оборудование для позиционирования сварного шва с сервоприводом является «специально изготовленным», особенно в отношении его механической системы на поворотном сварочном столе;

2)  Область применения:  Клиенты выбирают это Сервопривод Специальный сварочный позиционер как правило, из «нишевых и конфиденциальных» областей применения, таких как авиация, военные проекты, электроприборы и т. д., где требуется сварка высокого класса.

2. Общие сведения о специальном сварочном позиционере с сервоприводом:

1) Как и предыдущий продукт, стандартный сварочный позиционер с сервоприводом, оборудование для позиционирования сварного шва также является Двухосный сварочный позиционер со степенью свободы, под сервоприводом для расположения заготовки. В этом отношении это аналог предыдущей модели поворотного сварочного стола;

2) Исходя из этого, этот специальный сварочный позиционер с сервоприводом имеет больше преобразований в своей механической и трансмиссионной системе, чтобы удовлетворить потребности точной сварки. использование от клиента;

3) Таким образом, эта группа специальных сварочных позиционеров представляет собой «Одно оборудование только для одного типа конкретной заготовки», в отличие от обычных режимов «стандартной» конструкции и технических характеристик сварочного оборудования.

3. Техническое описание специального сварочного позиционера с сервоприводом с одним рабочим столом:

1) Управление на специальном сварочном позиционере с сервоприводом:

Этот поворотный сварочный стол имеет тот же принцип внутренней логики управления, что и предыдущий продукт сервопривода сварочного позиционера: серводвигатель, обнаружение энкодера, отрицательная обратная связь, электрическая схема управления с замкнутым контуром, подключение интерфейса контроллера;

2) Механическая структура специального сварочного позиционера с сервоприводом:

а) Такой специальный сварочный позиционер имеет больше изменений во внешних формах, включая механический корпус и вспомогательные узлы его поворотного сварочного стола;

б) Как видно из прилагаемых фотографий, базовая конструкция специального сварочного позиционера с патроном по-прежнему включает один комплект поворотного сварочного стола, который отличается от двух других важных групп сварочных позиционеров: Сварочный позиционер типа L, и Двойной настольный сварочный позиционер для головки и хвостаОба имеют три-четыре степени свободы при движении заготовки, особенно возможность подъема.

4. Примеры модификаций специального сварочного позиционера с сервоприводом:

1) Механическая конструкция разделения рамы со специальной сваркойг приспособление:  (Рис.1)

В сварочном позиционере, изготовленном для военного проекта, используется комплект длинного заземляющего кронштейна с разъемной конструкцией, который устанавливается с датчиком и блоком детектирования и работает вместе с  Специальный роторный сварочный стол;

2) Изготовленное по индивидуальному заказу сварочное приспособление на верхней поверхности специального сварочного позиционера: (Рис.2)

В этом наборе специального сварочного позиционера с одним рабочим столом пара специально разработанных и изготовленных сварочных приспособлений устанавливается на верхнюю поверхность поворотного сварочного стола для надежного закрепления уникальной конструкции заготовок;

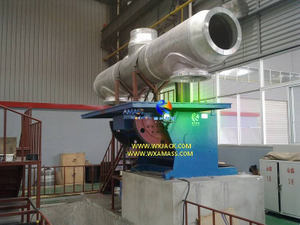

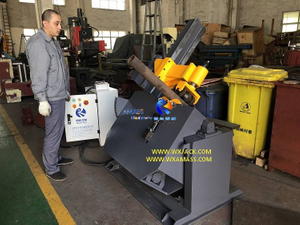

3) Специальный сварочный позиционер коробчатой ​​конструкции: (Рис.3,4)

а) В этом наборе специального сварочного позиционера диапазон наклона поворотного сварочного стола ограничен диапазоном 0° ~90°, вместо 0° ~120° в обычном оборудовании для позиционирования сварки;

б) Кроме того, станина машины коробчатого типа, а не обычного сварочного позиционера с сиденьем, что обеспечивает более прочный механический корпус и, следовательно, может выдерживать более сильную вибрацию во время сварки;

4) Подведение итоговЭтот специальный сварочный позиционер с патроном можно обозначить как комбинацию «сложного управления» и «гибкой рамы машины» для поворотного сварочного стола.

5. Технические параметры специального сварочного позиционера с сервоприводом с одним рабочим столом:
