штат: | |
---|---|
Количество: | |
1) На прилагаемых фотографиях показаны несколько примеров малого сварочного позиционера с малой грузоподъемностью.Этот небольшой вращающийся сварочный стол является самым легким в своем роде при практическом использовании;
2) Стандартная грузоподъемность этой подгруппы сварочных позиционеров составляет 100 кг, 300 кг и 600 кг.Соответственно модели этого тоннажа вращающегося сварочного позиционера HB1, HB3, HB6 соответственно;
3) Кроме того, есть и другие специальные спецификации малого сварочного позиционера, из которых можно выбрать.Например, ниже иллюстрированное изображение пункта 5) показывает сварочный позиционер HB2 с одним рабочим столом грузоподъемностью 200 кг.
Эти легкие сварочные позиционеры обычно используются для сварки заготовок небольших размеров: труб, трубок, фланцев и т. д.;Другое часто встречающееся применение - лабораторное использование;
а) Предложение положить на рабочий стол: Такой же как Легкий сварочный вращатель, из-за его небольшого роста, который намного ниже, чем у взрослого оператора, чтобы помочь оператору удобно управлять малым сварочным позиционером во время сварки, во многих случаях эти портативные одностоловые сварочные позиционеры серии HB расположены на рабочем столе, так что оператор может удобно управлять рабочим процессом малого сварочного позиционера;
б) Плотно закреплен на монтажной поверхности: Легкий сварочный позиционер имеет небольшой и относительно легкий корпус машины, который трудно удерживать устойчиво, особенно на этапе сварки на поворотном сварочном столе.По этой причине, чтобы корпус оборудования небольшого сварочного позиционера надежно стоял во время работы, его поворотный сварочный стол должен быть закреплен на полу мастерской с помощью 4 опорных плит и болтов.
При таком небольшом размере поворотного сварочного стола и его монтажного основания основная рама этого небольшого сварочного позиционера с одним рабочим столом такая же прочная и прочная, как и оставшаяся большая масса среднего и Сварочный позиционер для тяжелых условий эксплуатации;
а) Из-за небольшого размера поворотного сварочного стола в легком сварочном позиционере иногда требуется вспомогательное устройство, чтобы помочь зажать заготовку большей длины;
б) Например, на приведенном ниже рисунке показан набор сварочного позиционера с одним рабочим столом грузоподъемностью 200 кг: мы видим, что на поверхности вращающегося сварочного стола есть часть 3-кулачкового патрона для фиксации заготовки;Между тем, поддерживающая стойка разъемного типа с 2 роликами красного цвета используется в качестве удерживающего устройства для заготовки в этом портативном сварочном позиционере.В этом отношении блок фиксации в малом сварочном позиционере действует по тому же правилу, что и Сварочное приспособление;
а) Расчет крутящего момента на крутящий момент и крутящий момент наклона вращающегося сварочного стола является наиболее важной технической темой для набора сварочного позиционера с одним столом модели HB;

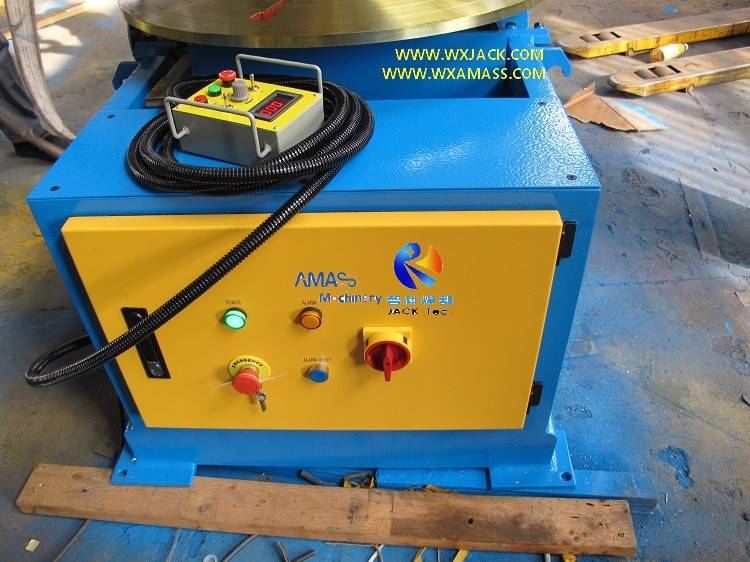

2) Так же, как и другие типы сварочных позиционеров с одним рабочим столом, скорость вращения вращающегося сварочного стола, которая является скоростью сварки на заготовке, регулируется с помощью частотно-регулируемого привода, управляемого инвертором.Клиенты могут контролировать скорость вращения поворотного сварочного стола с помощью подвесного позиционера сварки.
Ниже приведены технические характеристики этого диапазона грузоподъемности стандартных моделей однонастольного сварочного позиционера серии HB (поворотный сварочный стол):
Стандартные модели серии HB Малый сварочный позиционер для легких режимов работы | |||
Модель | HB1 | HB3 | НВ6 |
Грузоподъемность (кг) | 100 | 300 | 600 |
Скорость вращения вращающегося сварочного стола (об/мин) | 0,1-1 | 0,2-2 | 0,1-1,1 |
Скорость наклона поворотного сварочного стола (об/мин) | 2 | ≈0,9 | ≈0,8 |
Диаметр поворотного сварочного стола (мм) | φ400 | φ600 | φ800 |
Макс.Эксцентриситет (мм) | 100 | 150 | 150 |
Макс.Расстояние центра тяжести (мм) | 150 | 200 | 250 |
Диапазон наклона поворотного сварочного стола | 0°-120° | ||
Диаметр вращенияв 900 мм | ≤600 | ≤1000 | ≤1500 |
Регулировка скорости в позиционере сварки | Скорость вращения VFD.Скорость наклона постоянна (Обычный двигатель с тормозом) |
