В этом разделе продукции дается обзор группы поворотных столов для сварки с одной столешницей, которые наиболее широко используются в промышленности.
Ключевые слова, описывающие это семейство типовых сварочных позиционирующих машин, можно отнести к следующим:
1) Конфигурация одного поворотного сварочного стола (или одного рабочего стола);
2) Моторный привод (или электрический) для заготовки Бесконечное вращение 0°~ 360°;
3) Две или три степени свободы: Стандартная конфигурация поворотного стола для сварки: вращение на 0–360° и наклон на 0–115°, а также дополнительная функция подъема поворотного стола для сварки. Для получения более подробной информации, пожалуйста, проверьте раздел продуктов 'Одиночная столешница с ручным вертикальным подъемом';
4) Линейная скорость вращения сварочного поворотного стола регулируется или регулируется с помощью инвертора переменного тока;
5) Верхняя поверхность сварочного поворотного стола в универсальном сварочном позиционере имеет несколько Т-образных пазов и оснащена патроном определенного типа для фиксации заготовки.
Сварочный поворотный стол: (Рис.1)
Из всех технических характеристик универсального сварочного позиционера следует обратить внимание на два основных и необходимых параметра:
1) Макс. Расстояние до центра тяжести: (Рис.2)
Это предполагает возможность наклона сварочного поворотного стола на 0–115°: в случае превышения этого допуска универсальный сварочный позиционер не будет иметь достаточного крутящего момента, чтобы привести заготовку в наклон;
2) Макс. Диаграмма расстояния до центра эксцентриситета: (Рис.3)
Это предполагает возможность поворота сварочного поворотного стола на 0–360°. Это означает, что в случае превышения этого допуска универсальный сварочный позиционер не будет иметь достаточного крутящего момента для приведения заготовки во вращение.

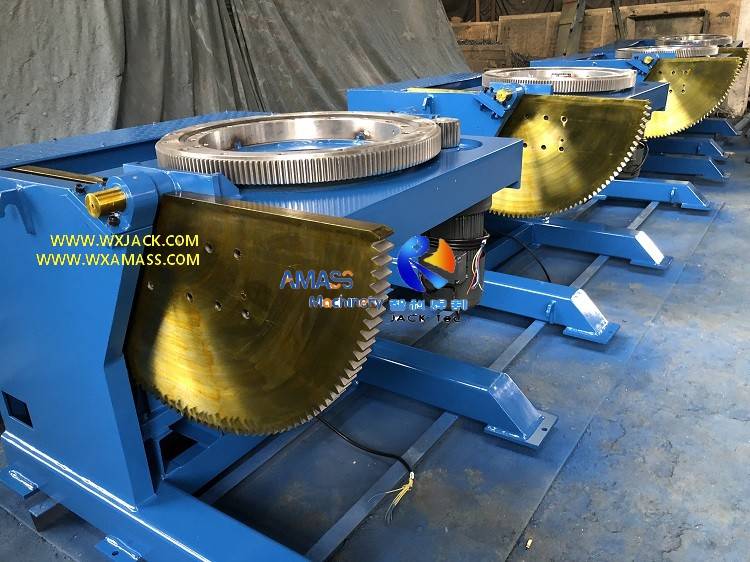

Как показано на 2 фотографиях ниже: (Рис.4,5)
1) Поворотная опора является важнейшим рабочим узлом во всей линейке оборудования для позиционирования сварки;
2) Поворотная опора предназначена для поддержки и обеспечения бесконечного вращения сварочного поворотного стола и заготовки на 0–360 °;
3) Используемая поворотная опора относится к типу Single Ball;
4) Поворотная опора изготовлена профессиональным производителем. Как рабочий орган, определяющий производительность сварочного позиционирующего аппарата, он обладает такими сильными сторонами, как разумная конструкция, хорошая жесткость, небольшой собственный вес и длительный срок службы;
5) Этот тип поворотной опоры уплотнен уплотнительным кольцом, изготовленным из термостойкой резины. Благодаря этому уплотнительному кольцу можно избежать проблем, связанных с утечкой смазочного масла и проникновением посторонней пыли, защищая поворотное кольцо от потенциального вреда, вызванного суровыми условиями эксплуатации универсального сварочного позиционера.
Как показано на фото ниже: (Рис.6)
1) Проводящее устройство – это еще один стандартный блок с патроном;
2) Проводящее устройство предназначено для формирования токопроводящей цепи сварочного заземляющего провода и подачи электроэнергии для вращающегося приводного двигателя сварочного поворотного стола;
3) Между этим токопроводящим блоком и поворотным столом имеется изоляция;
4) Проводящий стержень в токопроводящем устройстве изготовлен из латуни, что продлевает срок службы устройства: такой же срок службы, как и у самого сварочного позиционирующего аппарата;
5) Соответственно, у этой серии универсальных сварочных позиционеров с патроном есть важный параметр: проводимость. Например, 1000А или 1500А.
Имеется защитный кожух приводно-трансмиссионного узла с патроном;
Иногда в случае тяжелого универсального сварочного позиционера с патроном используются вспомогательные инструменты, такие как лестница для подъема. Для получения более подробной информации, пожалуйста, проверьте разделы продуктов:
Сверхмощный одинарный стол, большой универсальный модель;
Сверхмощный двойной подъем и вращение столешницы, большой модель
Промышленный поворотный универсальный сварочный манипулятор с одним сварочным поворотным столом серии HB с патроном | |||||||||||||
Модель | HB1 | HB3 | HB6 | НВ12 | НВ20 | НВ30 | НВ50 | НВ80 | НВ100 | НВ150 | НВ200 | НВ300 | НВ500 |
Загрузка (кг) | 100 | 300 | 600 | 1200 | 2000 | 3000 | 5000 | 8000 | 10000 | 15000 | 20000 | 30000 | 50000 |
Скорость вращения (об/мин) | 0,1-1 | 0,2-2 | 0,1-1,1 | 0,1-1 | 0,1-1 | 0,08-0,8 | 0,07-0,7 | 0,06-0,6 | 0,06-0,6 | 0,05-0,5 | 0,05-0,5 | 0,04-0,4 | 0,04-0,4 |
Скорость наклона (об/мин) | 2 | ≈0,9 | ≈0,8 | ≈0,5 | ≈0,4 | ≈0,3 | ≈0,2 | ≈0,14 | ≈0,14 | ≈0,14 | ≈0,14 | ≈0,10 | ≈0,10 |
Диаметр рабочего стола (мм) | φ400 | φ600 | φ800 | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 | φ2000 | φ2200 | φ2500 | φ3000 | φ4000 |
Макс. Эксцентриситет (мм) | 100 | 150 | 150 | 200 | 250 | 250 | 250 | 200 | 200 | 200 | 200 | 200 | 200 |
Макс. Расстояние до центра тяжести (мм) | 150 | 200 | 250 | 250 | 300 | 400 | 400 | 400 | 400 | 500 | 630 | 630 | 800 |
Диапазон наклона рабочего стола | 0°-120° | ||||||||||||
Поворот диаметра на 900 мм | ≤600 | ≤1000 | ≤1500 | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 | ≤3200 | ≤3400 | ≤3400 | ≤4200 | ≤5700 |
Регулировка скорости | Скорость вращения — VFD. Скорость наклона постоянна (обычный тормозной двигатель) 14 |
