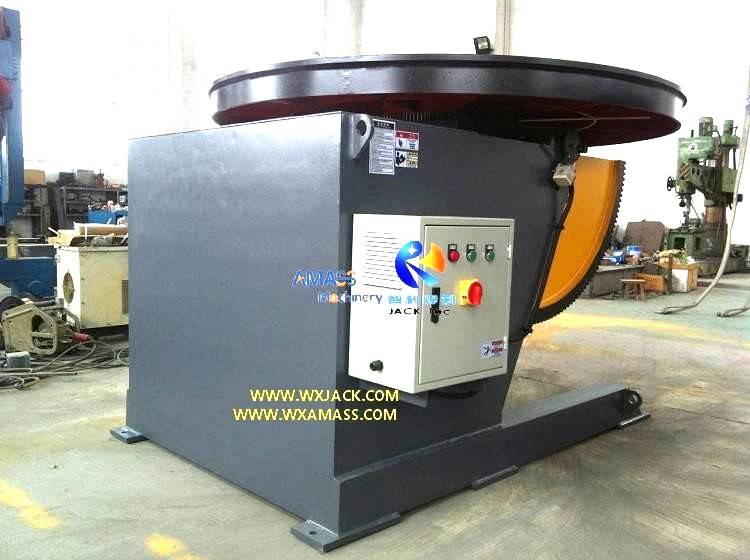

Средняя нагрузка Сварочный позиционер серии HB относится к грузоподъемности сварочного поворотного стола от 1 тонна к 10 тонн: Модели НВ10 к НВ100. Погрузка тоннажа 10 тонн является разделительной линией между моделями средней мощности и моделями большой мощности;
а) Как представлено в этом семействе продуктов, структура конфигурации с одним рабочим столом является наиболее широко используемой среди всех моделей этого типа оборудования для сварочного позиционирования;
б) Далее, с точки зрения грузоподъемности, продукция средней грузоподъемности имеет самый широкий выбор среди всех тоннажей;
в) Или, другими словами, этот диапазон моделей средней грузоподъемности является «самым широким среди самых широких». Это классический тип и символ, или его можно рассматривать как стандартную продукцию;
г) По этой причине в этом разделе продукции мы представляем принцип работы промышленного сварочного позиционера с одним рабочим столом, как показано ниже.
Этот оборудование для сварочного позиционирования общего назначения предназначен для размещения сварочной заготовки в оптимальном эргономичном положении и наилучшем качестве сварки, чтобы сварщик мог выполнять сварочные операции наиболее удобным и простым способом, таким образом, можно одновременно получить как идеальное качество сварки, так и более высокую производительность;
Способ, с помощью которого сварочное позиционирующее оборудование достигает вышеупомянутой цели, заключается в бесконечном повороте (360°), наклоне (чаще всего на 120°) и подъеме сварочного поворотного стола и закрепленные на нем заготовки;
а) При этом поворот на 360° (или так называемый вращение) сварочного поворотного стола и заготовки является необходимой осью для всех типов изделий;
б) Наклон — еще одно наиболее часто используемое движение при изготовлении заготовки;
в) Подъем (или подъем) — это дополнительное рабочее движение рабочих частей, на основе которого произошли многие виды сварочных позиционеров: Ручное управление подъемом/ Моторный привод, двойные колонны с головкой и хвостом/ L-образная конструкция подъема...;
4) Таким образом, комплект стандартного сварочного позиционера средней мощности с патроном (также легкий и сверхмощный сварочный поворотный стол) имеет вышеупомянутые оси управления 1 ~ 3 (или называемые степенью свободы), в зависимости от практических условий;
5) Идеальное положение сварки, которого должен достичь сварочный позиционер: Угловая сварка под углом 45°, который похож на аппарат для дуговой сварки под флюсом двутавровой балки; Иногда плоское положение сварки также является хорошей целью, если угловая сварка под углом 45° недоступна: (Рис.1)
1) Одним из преимуществ этого оборудования для сварочного позиционирования является простота в обращении. Конструкция изделия определяет достаточную устойчивость корпуса машины и отсутствие необходимости в фундаменте для установки;
2) Во-вторых, это сварочное оборудование часто используется вместе с Сварочный манипулятор (или называемую стрелой сварочной колонны), или сварочный робот, или сварочный поворотный ролик и т. д., чтобы сформировать гибкий сварочный центр. По этой причине это сварочный аппарат общего назначения промышленного назначения.
Сварочный позиционер средней мощности с одним рабочим столом (сварочный поворотный стол) | |||||
Модель | НВ12 | НВ20 | НВ30 | НВ50 | НВ80 |
Загрузка (кг) | 1200 | 2000 | 3000 | 5000 | 8000 |
Скорость вращения (об/мин) | 0,1-1 | 0,1-1 | 0,08-0,8 | 0,07-0,7 | 0,06-0,6 |
Скорость наклона (об/мин) | ≈0,5 | ≈0,4 | ≈0,3 | ≈0,2 | ≈0,14 |
Диаметр рабочего стола. (мм) | φ1000 | φ1200 | φ1400 | φ1600 | φ2000 |
Макс. Эксцентриситет (мм) | 200 | 250 | 250 | 250 | 200 |
Макс. Расстояние до центра тяжести (мм) | 250 | 300 | 400 | 400 | 400 |
Диапазон наклона рабочего стола | 0°-120° | ||||
Поворот диаметра на 900 мм | ≤1500 | ≤2000 | ≤2300 | ≤2800 | ≤3200 |
Регулировка скорости | Скорость вращения — VFD (частотно-регулируемый привод). Скорость наклона постоянная (обычный тормозной двигатель) |
