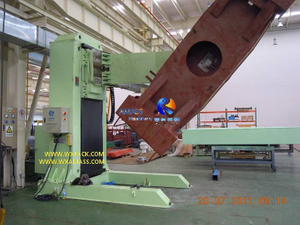

LBS20 Вращающийся и подъемный сварочный позиционер L-типа с приспособлением для заготовки

1.      Область применения подъемно-вращательного сварочного позиционера типа LBS20 L:

1)      Погрузочный тоннаж LBS20 2-тонного сварочного поворотного стола L-типа сварочного позиционера является средней моделью этой группы продуктов;

2)      Он имеет тот же принцип работы, механическую структуру, степень свободы и логику управления, что и более легкие модели. LBS10 (грузоподъемность сварочного токарного стола 1 тонна), LBS12 (1,2 тонны) и более тяжелые сварочные позиционеры типа LBS30 3 тонны L вращающегося и подъемного типа;

3)      В зависимости от размера заготовок, которые должны быть закреплены на сварочном поворотном столе, LBS20 грузоподъемностью 1,2 тонны подъемно-вращательного сварочного позиционера L-типа имеет вертикальный ход 1000~1200 мм.

2.       Технические характеристики сварочных позиционеров LBS серии L вращающегося и подъемного типа:

Приведенные ниже описания применимы ко всему диапазону грузоподъемности сварочного поворотного стола от 1 до 3 тонн и выше (модели LBS10~ LBS30 и более крупные) в сварочном позиционере подъемного типа LBS модели L:

1)      Направляющие для управления подъемом сварочного поворотного стола в сварочном позиционере подъемного типа: (Рисунок 1)

а)       Как видно из приведенного выше рисунка, в одном наборе подъемно-вращательного сварочного позиционера LBS типа L имеется 4 линейных направляющих на шарикоподшипниках (лучших в своем роде), которые подходят к 4 краям внутренней поверхности типа L. Сварочный манипулятор рамы, или называется левый и правый 2 шт. колонны (отмечены квадратом желтого цвета на картинке);

б)      Это похоже на продукт Сборка двутавровой балки Сварка Выпрямление Интегральная машина.Он предназначен для обеспечения плавного и стабильного движения L-образного рычага и поворотного стола для сварки в вертикальном направлении;

2)      Гидравлическая система подъемно-поворотного сварочного позиционера типа L:

а)       Гидравлический цилиндр установлен внизу, чтобы подавать мощность на L-образный рычаг и поворотный стол для сварки вверх и вниз;

б)      Гидравлическая насосная станция размещена рядом с рамой оборудования подъемно-поворотного сварочного позиционера типа LBS20 L;

c) Из-за большего размера насосной станции для 2-тонного LBS20 ее нельзя разместить внутри полости корпуса машины, как в случае сварочного позиционера типа LBS10 L: (Рис.2)

3)      Монтажная тележка для L-образного рычага и поворотного стола сварочного позиционера L-типа: (Инжир.3)

а)       В подъемно-вращающемся сварочном позиционере типа L серии LBS с увеличением грузоподъемности сварочного поворотного стола с 2 тонн также усилена монтажная каретка для удерживания L-образного рычага, отмеченная желтым квадратом на рисунке выше;

б)      На монтажную каретку приварено несколько кусков ребер жесткости;

4)      Блоки безопасности в подъемно-поворотном сварочном позиционере типа LBS20 L:

а)       Кроме того, из-за более тяжелой заготовки, используемой в LBS20, и большей грузоподъемности поворотного стола в сварочном позиционере L-типа, безопасность является наиболее важным фактором: (Рис.4)

б)      Как видно из приведенного выше рисунка, привлекательные предупреждающие знаки в виде ярко-желтых полос и сигнальные огни нанесены на узлы перемещения L-образный рычаг и поворотный стол этого подъемно-вращающегося сварочного позиционера.Пожалуйста, проверьте изображение выше, отмеченное желтым квадратом на изображении;

5)      Защита от загрязнения в моделях LBS Тип L Подъемный сварочный манипулятор:

а)       Из приведенного выше рисунка видно, что пыленепроницаемый кожух черного цвета применяется для передаточного механизма подвижного блока L-образной руки и сварочного поворотного стола в моделях LBS с подъемным и вращающимся сварочным позиционером типа L, отмеченным желтым квадратом на рисунке. : (Рис.5)

б)      Это обеспечивает защиту от загрязнения на этом сварочном позиционере подъемного типа, работающем в суровых условиях сварки.

6)      Дополнительные примечания для сварочного позиционера подъемного типа LSB20 L:

а)       У нас будет больше темы о моделях LBS сварочного позиционера L-типа подъемного типа в следующем разделе LBS30;

б)      Для более тяжелых условий эксплуатации подъемно-вращательного сварочного позиционера см. раздел «Продукция» 'Подъемно-поворотный сварочный позиционер с двойной столешницей'.

3.      Технические параметры сварочного позиционера поворотного и подъемного типа LBS20 L:

Ниже приведены технические характеристики подъемно-вращательного сварочного позиционера типа LBS20 L (сварочно-поворотный стол):
