Станок для фрезерования кромок пластин с двойной фрезерной головкой Tandem SXBJ-3

штат:
Количество:

A. Характеристики тандемного фрезерного станка SXBJ-3 для обработки кромок листового металла:

1.       На приложенной первой фотографии показано, как два комплекта станков для снятия фаски с металлических пластин SXBJ-3 организованы и работают как единая группа, работающая в независимой рабочей зоне;

2.       Именно по этой причине мы назвали его «Тандемное оборудование для фрезерования кромок металлических пластин»;

3.       Зачем иметь такое расположение на тандемном станке SXBJ-3 для фрезерования концов металлических пластин:

1)       2 комплекта оборудования для изготовления канавок на металлических пластинах предназначены для работы в группе крупномасштабных производственных линий, которые производят узлы для сборки ребер жесткости в известной китайской портовой машиностроительной компании;

2)       2 комплекта оборудования для фрезерования кромок металлических пластин, работающих здесь в паре, установлены на второй рабочей станции;

3)       Первой рабочей станцией производственной линии является машина для резки полосовых листов с ЧПУ для резки стальных листов;

4)       После этого следует следующий шаг --- тандемный фрезерный станок SXBJ-3, предназначенный для создания сварочных канавок с обеих сторон стальных листов в процессе подачи стальных листов вперед.Вот почему мы называем это оборудованием для изготовления канавок на металлических пластинах;

а)       Тандемный станок для фрезерования кромок металлических пластин SXBJ-3 в производственной линии: (Рисунок 1)

Рис. 1 Кромкофрезерный станок 57- IMG_20210911_151333

б)      Сварочные канавки, выполненные с помощью тандемного оборудования для изготовления канавок на металлических пластинах SXBJ-3: (Рис.2)

Рис. 2 Фрезерный станок для обработки кромок

5)       Здесь 2 комплекта фрезерных станков для кромок стоят в ряд в направлении прохождения стальных пластин.Кромки стальных пластин могут быть фрезерованы с обеих сторон в потоке, один комплект кромкофрезерного станка отвечает за одну кромку стальной пластины, без необходимости переворачивания;

6)       По завершении такой обработки фрезерования кромок металлического листа стальной лист будет отправлен на следующие станции: Станок для закругления кромок для обрезки и закругления кромок стального листа;Сварочные роботы для изготовления пластин жесткости;Машина для правки элементов пластины жесткости.Среди них Станок для скругления кромок RH3000 и Машина для правки листовых элементов J28 также поставляются нашим Wuxi JACK для клиентов.



B. Координация работы между двумя комплектами станков для снятия кромок с металлических пластин SXBJ-3.:

1.       Не так просто установить два комплекта кромкообрезного станка вместе.Вместо этого между двумя комплектами концевых фрезерных станков должно быть строгое сотрудничество и совместная работа.:

2.       Как видно на фотографии ниже, группа роликов в виде качающегося рычага установлена ​​в закрытой зоне между двумя комплектами кромкофрезерного станка с целью транспортировки стального листа, проходящего через эту секцию;

2 комплекта концевых фрезерных станков для металлических пластин с роликовым столом между ними: (Рис.3)

Рис. 3. Кромкофрезерный станок 80- 微信图片_20210409175343

3. В частности, рабочая логика тандемного оборудования для фрезерования кромок металлических пластин SXBJ-3 такова::

1)       Когда кромкофрезерный станок не работает и готов к фрезерованию кромок металлической пластины, роликовые рычаги опускаются и служат конвейером заготовки для ее транспортировки и позиционирования;

2)       Когда любой из кромкофрезерных станков находится в состоянии создания сварочной канавки, рычаги ролика поднимаются, чтобы освободить место для работы фрезерного узла оборудования для изготовления канавки на металлической пластине.Пожалуйста, проверьте прикрепленное 2-е изображение и ниже;

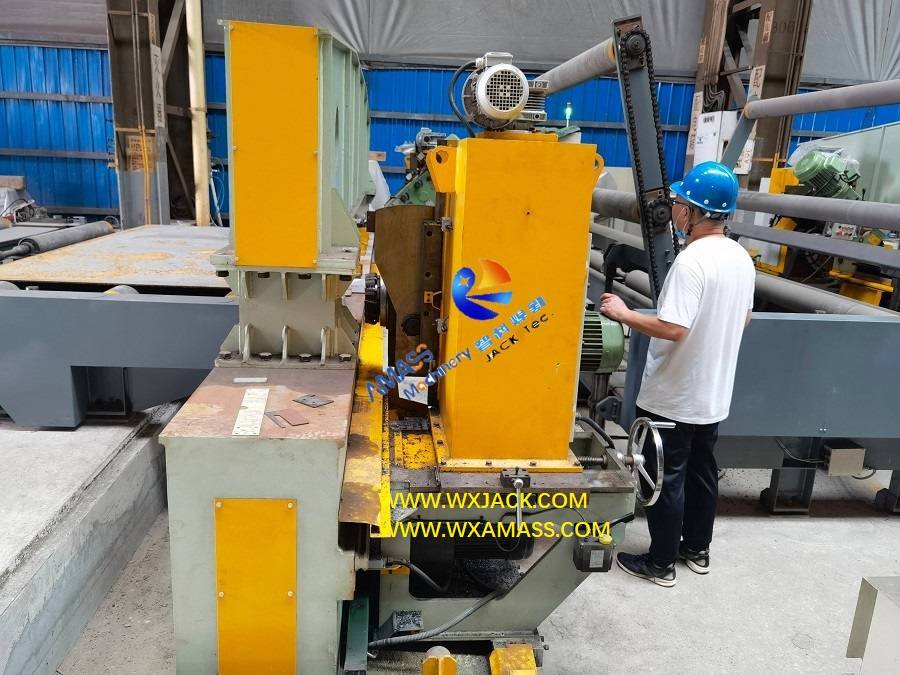

Рольганг поднимается для поддержки работающего концевого фрезерного станка: (Рис.4)

Рис. 4. Кромкофрезерный станок 64- IMG_20210911_144704

4. Такая компоновка станка для снятия кромок с металлических пластин не имеет ограничений по длине заготовки для фрезерования кромок, поскольку имеется достаточная длина конвейера с обеих внешних сторон этого тандемного станка для снятия кромок и рабочей зоны между ними.



С.      Спецификация двух комплектов фрезерных станков для обработки кромок металлических пластин SXBJ-3:

Два набора SXBJ-3 Концевой фрезерный станок для металлических пластин стандартного типа: Каждый комплект оснащен двумя комплектами фрезерных агрегатов мощностью 7,5 кВт с установленной торцовочной головкой для выполнения макс.действительный ход фрезерования кромки 3000 мм.



D. Технические параметры кромкофрезерного станка Tandem SXBJ-3 для листового металла:

Ниже приведены технические параметры для этой группы оборудования для изготовления канавок на металлических пластинах с двойными головками Tandem SXBJ-3:

Модель

Технический параметр

Двойные головки Tandem SXBJ-3

Концевой фрезерный станок для металлических пластин

Максимум.Длина фрезерования кромки пластины (мм)

3000 / комплект

Мощность и обороты фрезерной головки

7,5 кВт, 1440 об/мин / Комплект

Скорость вращения шпинделя кромочной фрезерной головки

75 ~ 420 об/мин, 6 ступеней маховика / комплект

Гидравлический силовой двигатель

5,5 кВт/комплект

Двигатель подачи фрезерного агрегата

2,2 кВт/комплект

Количество фрезерных головок

2 комплекта / комплект

Толщина листа для снятия фаски из листового металла

6∼40 мм (По требованию заказчика) / Комплект

Угол фрезерования верхней фрезы

от 0° до +80°/ установка

Угол фрезерования попутного фрезерного агрегата

от -60° до 0°/ установка

Скорость фрезерования кромок

130~1000 мм/мин.(Инверторное управление)

Высокая скорость холостого хода

4000 мм/мин.

Количество гидравлических домкратов

7 шт./компл.

Гидравлическое номинальное давление

5,5 МПа/комплект

Гидравлическое рабочее давление

3,5 МПа/комплект

Ширина рабочего стола

450 мм / Комплект

Высота рабочего стола

1050 мм / Комплект
