Фрезерный станок с длинным ходом SXBJ-16 для больших листов на открытом воздухе

A. Схема станка SXBJ-16 для работы на открытом воздухе для фрезерования кромок больших листов: применимые заготовки/ канавки под сварку/ стальной лист со скошенной кромкой
B. Структура машины SXBJ-16, работающей на открытом воздухе, для снятия кромок с больших листов металла
C. Основные узлы станка для фрезерования кромок крупногабаритных листов SXBJ-16: механическая система / верхние и нижние двухслойные направляющие / гидравлическая система / электрическая система управления
D. Технические параметры станка SXBJ-16 для наружного фрезерования кромок больших листов
штат:
Количество:

А. Оуtline on SXBJ-16 Наружный фрезерный станок для больших листов:

1. Как видно из прилагаемых фотографий, это набор сверхмощных крупногабаритных станков для снятия кромок с листового металла, установленных на открытом воздухе, для создания сварочных канавок на длинномерных стальных пластинах;

2. Из-за того, что рабочая среда находится на открытом воздухе, с этим крупногабаритным оборудованием для фрезерования кромок листов следует обращаться с особой осторожностью, чтобы эффективно защитить его от ветра и дождя;

3. Заготовки, применимые для станка для снятия кромок с больших пластин SXBJ-16:

1) Длина металлической пластины до 16000мм;

2) Толщина металлической пластины в диапазоне от 6 до 80 мм;

3) Материал заготовки в большинстве случаев представляет собой пластину из углеродистой стали;

4) Сварочные канавки, которые можно срезать с помощью этого оборудования для фрезерования кромок листового металла: (Рисунок 1)

Рис.1 Кромкофрезерный станок

5) Готовая стальная пластина со скошенной кромкой, обработанная снаружи на станке для фрезерования кромок листового металла SXBJ-16: (Рис.2)

Рис. 2. Кромкофрезерный станок 14.

4. В двух словах это набор SXBJ-16 Длинноходовая двойная головка с большой пластиной для снятия фаски применяется в судостроении.




B. Структура машины SXBJ-16, работающей на открытом воздухе, для снятия кромок с больших листов металла:

1. Как видно из прилагаемых фотографий, Фрезерный станок для обработки кромок листового металла серии XBJ имеет цельную конструкцию стационарной портальной балки;

2. На его передней стороне имеется загрузочно-разгрузочное устройство с ручным толканием или гидравлическим приводом передних удлинительных стоек для перемещения заготовок в и из станка для снятия кромок;

3. С тыльной стороны установлены кромкофрезерные рабочие органы для выполнения операции кромкофрезерования.



C. Основные узлы станка для фрезерования кромок больших листов SXBJ-16:

1. Механическая система кромкофрезерного станка:

Это основной корпус фрезерного станка для обработки кромок пластин.Включая:

1) механическое основание с установленным на его верхней стороне рабочим столом;

Механическое основание кромкофрезерного станка: (Рис.3)

Рис. 3 Станок для снятия кромок с листового металла 137 IMG_20220117_111823

2) Прижимная балка портального типа.Портальная конструкция с рабочим столом собрана в единый механический корпус кромкофрезерного станка;

Сборка рабочего стола основания и прижимной балки в механическую конструкцию станка для снятия кромок на объекте заказчика: (Рис.4)

Рис. 4. Фрезерный станок для обработки кромок листового металла 18

3) Передний удлинитель с ручным или гидравлическим приводом для задач подачи и разгрузки пластин;

4) 2 комплекта движущихся кареток фрезерной головки.Во время работы оборудования для фрезерования кромок эти подвижные тележки перемещаются по механическому рабочему столу с рабочей скоростью фрезерования кромок;

Установка 2 комплектов фрезерных кареток на двухголовочный фрезерный станок Wuxi JACK: (Рис.5)

Рис. 5. Фрезерный станок для обработки кромок больших пластин 17

5) Верхние и нижние двухслойные направляющие для направления движения фрезерной каретки в кромкофрезерном станке: (Рис.6)

Рис. 6. Станок для фрезерования кромок больших пластин 149 IMG_20220116_134834

6) 2 комплекта фрезерных головок мощностью 7,5 кВт с регулируемым углом фрезерования (ручным поворотом или моторным приводом по выбору заказчика) и скоростью (инверторное управление);

Фрезерная головка с регулировкой угла наклона в станке для фрезерования кромок больших пластин: (Рис.7)

Рис.7 Кромкофрезерный станок 32

7) Вспомогательный блок, такой как защитное крыло, крыло подачи пластин и т. д.;

Блок крыла из стальной пластины в рабочем столе станка для фрезерования кромок листового металла: (Рис.8)

Фрезерный станок для кромок Fig8 2

2. Гидравлическая система станка для снятия кромок с листа:

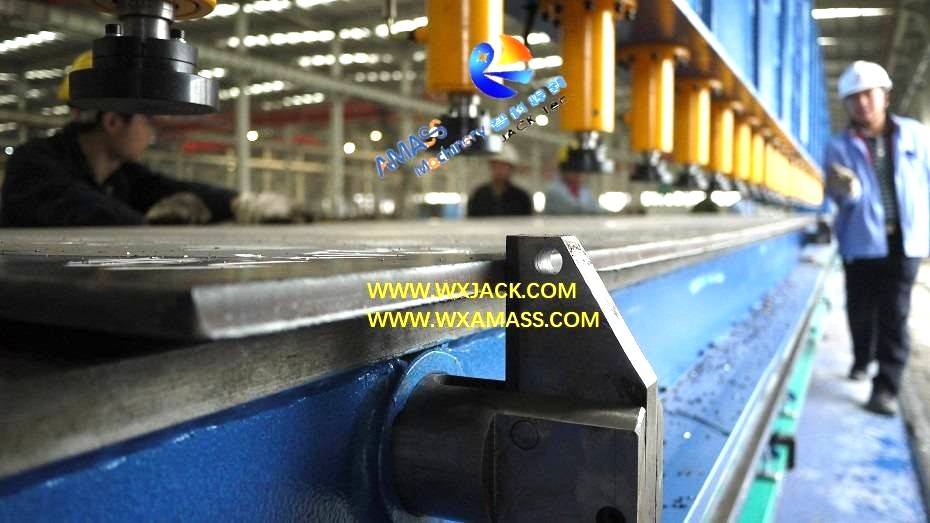

1) Это «источник энергии» Фрезерный станок для кромок пластин.Он приводит в движение группу домкратов для прочного удержания заготовки в процессе фрезерования кромок стального листа.Пожалуйста, проверьте прикрепленную 4-ю фотографию;

2) Управление и работа гидравлической системы индивидуальны, не интегрированы с системой управления оборудования для фрезерования кромок листового металла;

3) На насосной станции есть панель.А насосная станция установлена ​​рядом с основным корпусом кромкообрезного станка;

3. Электрическая система управления станком для снятия кромок с пластин.:

1) Основным блоком управления станка для фрезерования кромок листового металла является инвертор вместе с реле управления и контакторами;

2) Панель управления установлена ​​на каретке фрезерной головки и перемещается вместе с кареткой во время работы кромкофрезерного станка;

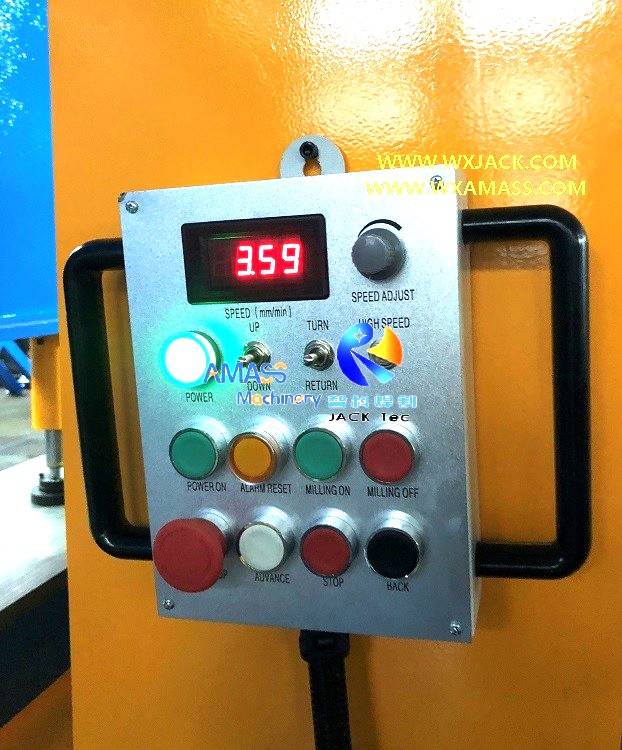

3) Удобный подвесной пульт управления расположен рядом с блоком фрезерования кромок подвижной пластины для простоты и удобства работы.



D. Технические параметры станка SXBJ-16 для наружного фрезерования кромок больших листов:

Ниже приведены технические характеристики автоматической машины для снятия кромок с двухголовочной головки SXBJ-16:

Модель

Технический параметр

Двойные фрезерные головки SXBJ-16

Фрезерный станок для кромок листового металла

Макс.Длина фрезерования кромки пластины (мм)

16000

Мощность и обороты фрезерной головки

7,5 кВт, 1440 об/мин

Скорость вращения шпинделя кромочной фрезерной головки

75 ~ 420 об/мин, 6 ступеней маховиком

Гидравлический силовой двигатель

5,5 кВт

Количество фрезерных головок

2 комплекта

Толщина листа для снятия фаски из листового металла

6~80 мм

Угол фрезерования верхней фрезы

от 0° до +80°

Угол фрезерования попутного фрезерного агрегата

от -45° до 45°

Скорость фрезерования кромок

130~1000 мм/мин.

(ЧРП, инверторное управление)

Высокая скорость холостого хода

4000 мм/мин.

Применимый диаметр лицевой пластины

D=Ø125 ~ Ø320мм (Ø200мм при поставке)

Количество гидравлических домкратов

19 штук

Гидравлическое номинальное давление

5,5 МПа

Гидравлическое рабочее давление

3,5 МПа

Расход гидравлической системы

47 л/мин.

Ширина рабочего стола

450 мм




на:
под:
