Установка на открытом пространстве SXBJ-16 Крупногабаритный кромкофрезерный станок

штат:
Количество:

A. Использование и основные характеристики станка для обработки кромок больших листов SXBJ-16:

1. Типичные сценарии применения станка для снятия кромок с больших пластин SXBJ-16:

1) Фрезерный станок SXBJ-16 широко применяется на рабочих площадках и в проектах, где отбираются и изготавливаются тяжелые сырьевые материалы, а затем доставляется крупномасштабная готовая продукция;

2) Базы клиентов станок для снятия фаски с больших пластин SXBJ-16 включает в себя: нефтегазовую, энергетическую, химическую промышленность, военно-промышленный комплекс, судостроение, железнодорожный, энергетический и горнодобывающий секторы, портовое машиностроение, мостостроение и т. д .;

2. Основные характеристики станка для снятия фасок с больших пластин SXBJ-16:

1) Рабочее место этих больших фрезерных станков для обработки кромок пластин:

а) необходимо обеспечить достаточное пространство и площадь пола на рабочей площадке крупногабаритного кромкофрезерного станка, для размещения самого станка, а также для хранения и утилизации заготовок из сырья;

б) По этой причине эти SXBJ-16 и другие модели станков для снятия кромок с больших листов часто устанавливаются на открытом воздухе: (Рисунок 1)

Рис. 1. Фрезерный станок с большой кромкой 4.

2) Заготовки и требуемые готовые фаски, которые должны быть изготовлены на оборудовании для фрезерования кромок больших листов:

а) Эти заготовки из листового металла обычно имеют большой размер, большую толщину и большой вес.Соответственно, спроектированные фаски, ожидаемые от станка для снятия фасок с больших пластин, также обычно сложны;

b) Типичные фаски, которые можно снять на станке для фрезерования кромок больших листов серии XBJ: (Рис.2)

Рис. 2 Фрезерный станок для обработки кромок

в) Вот, 'сложные фаски' относится не только к типам готовых канавок X/Y/V/K, но также нанесенным как на верхнюю, так и на нижнюю кромку листовой металлической пластины заготовки;

d) Готовый X-образный скос на краю стального листа, изготовленный на станке для снятия фасок с больших листов Wuxi JACK SXBJ-16: (Рис.3)

Рис. 3. Фрезерный станок для больших кромок 81

3)  Критическая конфигурация станка для снятия кромок с больших пластин:

a) Принимая во внимание вышеупомянутые ожидаемые конечные фаски в стиле двойных кромок, а также ожидаемую эффективность фрезерования кромок от клиентов, SXBJ-16 и другие модели оборудования для фрезерования кромок больших листов обычно оснащены 2 комплектами фрезерной головки и ее моторизованными подвижными каретками. ;

б) Мощность фрезерной головки, оснащенной Wuxi JACK Модели SXBJ Станок для снятия фасок с больших пластин с двумя головками и длинным ходом имеет стандартную спецификацию 7,5 кВт и даже 9 кВт/11 кВт в соответствии с особыми требованиями заказчика по глубине резания при фрезеровании кромок в тяжелых условиях;

c) Фрезерная головка мощностью 7,5 кВт, установленная на станках Wuxi JACK XBJ и SXBJ для фрезерования кромок металлических пластин: (Рис.4)

Рис. 4. Фрезерный станок для обработки кромок листового металла 60- IMG_8310



B. Технический вид станка для фрезерования кромок больших листов SXBJ-16:

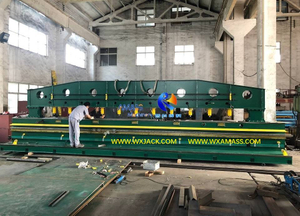

1. Механическая рама станка для снятия кромок с больших листов:

1) В качестве высокоточного оборудования для фрезерования кромок, Фрезерный станок для обработки кромок металлических пластин серии XBJ и SXBJ основной корпус должен иметь однородные, прочные и стабильные механические свойства, чтобы гарантировать его рабочие характеристики;

2) Это особенно важно для механической основной рамы SXBJ-16 и других моделей станков для снятия фасок с больших пластин;

3) Для кромкофрезерных станков с моделями от XBJ-3 до XBJ-9 механическая рама представляет собой цельный корпус, что может полностью гарантировать ее жесткость и стабильность;

4) При длине 9 м и более (кромкофрезерный станок SXBJ-9 и выше) для обеспечения механической прочности и жесткости основной рамы станина станка для снятия кромок с больших пластин сначала изготавливается из 2 или 3 частей. сегменты, а затем собраны вместе в готовую основную раму;

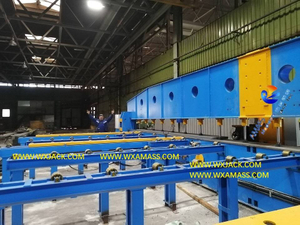

5) Механическая основная рама станка для фрезерования кромок больших пластин Wuxi JACK SXBJ-16: (Рис.5)

Рис. 5. Фрезерный станок с большой кромкой 38.

2. Двухступенчатая установка направляющих горизонтального перемещения фрезерной головки на фрезерном станке Wuxi JACK Edge:

1) Ниже приведены пояснения по горизонтальным линейным направляющим станка для снятия фаски с торца листового металла моделей Wuxi JACK XBJ, которые имеют жизненно важное значение для точного, плавного и постоянного выполнения операций фрезерования кромок листового металла в Фрезерный станок для обработки кромок металлических пластин серии XBJ и SXBJ;

2) Пожалуйста, проверьте прикрепленные фотографии и фото ниже: Направляющие фиксируются на механическом основании станка для снятия кромок с металлических пластин с помощью болтов в виде сегментов;

3) Механический корпус кромкофрезерного станка изготовлен из среднеуглеродистой стали, закален и выструган, а затем подвергнут поверхностной закалке и тонкой шлифовке в конечный продукт, что полностью гарантирует его точность и устойчивость к истиранию, для повышения производительности кромкообрезного станка. Машина;

4) Для развертывания этих ограждений на оборудовании для фрезерования кромок пластин Wuxi JACK используются как подвесные, так и горизонтальные линейные направляющие, таким образом образуя стиль установки с двумя этапами.Это намного более стабильно и менее ярко по сравнению с обычным стилем одиночного подвешивания на фрезерном станке для кромок конкурентов;

5) Двухступенчатые точные линейные направляющие подвесного и сидячего типа, установленные на крупногабаритном фрезерном станке Wuxi JACK: (Рис.6)

Рис. 6. Фрезерный станок для больших кромок 133 IMG_20220116_111522


C. Технические параметры кромкофрезерного станка SXBJ-16 для больших листов:

Ниже приведены технические характеристики многоцелевого станка для снятия кромок с больших пластин с двумя головками SXBJ-16:

Модель

Технический параметр

Двойные головки SXBJ-16

Станок для снятия фасок с больших пластин

Макс.Длина фрезерования края металлической пластины

16 000 мм

Макс.Ширина фрезерования края металлической пластины

3000 мм

Диапазон углов фрезерования верхней кромки фрезерного агрегата

от 0° до +80°

Диапазон углов фрезерования нижней кромки фрезерного агрегата

от -45° до 0°

Мощность и скорость вращения фрезерной головки

7,5 кВт, 1440 об/мин

Революционная скорость шпинделя кромкообрезной головки

75 ~ 420 об/мин, 6 уровней, регулируемых рычагом скорости

Гидравлический силовой двигатель

5,5 кВт

Количество фрезерных головок

2 комплекта

Толщина металлической пластины для снятия фаски с кромки листового металла

6~100 мм

Рабочая скорость фрезерования кромок

130~1000 мм/мин.

(ЧРП, инверторное управление)

Холостой ход с высокой скоростью каретки фрезерной головки

4000 мм/мин.

Применимый диаметр лицевой пластины

Д=Ø125 ~ Ø320мм   (Ø200мм для поставки)

Количество гидравлических домкратов

27 штук

Гидравлическое номинальное давление

5,5 МПа

Гидравлическое рабочее давление

3,5 МПа

Расход гидравлической системы

47 л/мин.

Ширина рабочего стола

550
