PHJ18 Машина для изготовления двутавровых балок «три в одном» для производства балок

1.    Использование  PHJ18 Модель 3 в 1 Машина для изготовления двутавровых балок:

1) Существует несколько моделей стандартного сварочного аппарата для сварки двутавровых балок Fit Up на выбор в зависимости от размера готовой сварной двутавровой балки и формы поперечного сечения:

а)  Симметричный  сварочная двутавровая балка, применимая для производства сварочных машин для полной двутавровой балки серий PHJ и ZHJ;

б)  Asymmetric сварка H Beam, применимо только для производства из серия PHJ  Интегральная машина для правки сварных швов в сборе двутавровой балки;

2) Модель PHJ18  Интегральная машина для выпрямления сварных швов в сборе двутавровой балки имеет возможность производить сварку двутавровой балки с формой поперечного сечения как симметричного, так и асимметричного типа (как показано на прилагаемом рисунке) с размером стенки до 1800 мм.

2. Структура машины для изготовления цельной двутавровой балки PHJ18:

1) Структура:  Как видно из прилагаемых изображений, сварочный аппарат с двутавровой балкой со встроенной функцией PHJ18 имеет конструкцию фиксированного портального основания, оснащенного входным и выходным конвейерами;

2) Выход: Во время работы заготовка проходит через сварочный аппарат для сварки двутавровых балок серии PHJ 3 в 1, превращаясь в готовую рабочую часть сварочной двутавровой балки.

3. Рабочие органы машины для изготовления двутавровых балок модели 3 в 1 PHJ18:

1) Мы представили блок сборки/сварки/выпрямления машины для сварки двутавровых балок серии PHJ в разделе продукции «Машина для изготовления двутавровых балок модели PHJ15 3 в 1', пожалуйста, проверьте;

2) Ниже приводится краткое описание блока поддержки заготовок интегрированного аппарата для сварки двутавровых балок серии PHJ:

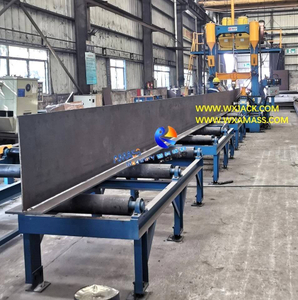

3) Входной и выходной конвейер машин PHJ и ZHJ серии 3 для изготовления двутавровых балок:

а) Длина:  Один комплект сварочного аппарата для полной двутавровой балки серии PHJ имеет длину 10 м каждый для входного и выходного конвейера;

б) Манера работы: Входной и выходной конвейер состоят из 3 сегментов.Из них один с приводом от двигателя, остальные два сегмента относятся к натяжному типу;

в) 1^ул. Цель этапа сборки:  На входном конвейере в шахматном порядке установлены 3 комплекта манипуляторов с гидравлическим приводом, или так называемая система тяговых стержней, для выполнения первого этапа (грубого) выравнивания и поддержки фланца и стенки в машине для изготовления двутавровых балок 3 в 1;

г) Для готовой сварной двутавровой балки: 1^ул.  сегмент выходного конвейера имеет возможность подъема, что позволяет надежно поддерживать изогнутую сварную двутавровую балку;

4) Гидравлическая насосная станция машины для изготовления двутавровых балок 3 в 1:

функция:  Это «источник питания» для всего комплекта PHJ серии 3 в 1.  Машина для изготовления двутавровых балок, сборка и рихтовка  Все интегральные машины для выпрямления сварных швов в сборе двутавровой балки оснащены мощным приводом гидравлической системы;

б) Местоположение:  На объекте заказчика гидравлическая насосная станция устанавливается на землю рядом с механическим основным корпусом машины для сварки двутавровой балки серии PHJ;

в) Рабочие органы машины для изготовления двутавровых балок серии PHJ с приводом от гидравлических цилиндров:

я.   Тяга-система для выполнения первого этапа (черновой) сборки;

ii. Узел центровки для выполнения второго этапа (Точной) сборки;

iii. Правильный агрегат для корректировки деформации полки двутавровой балки после сварки;

5) Система управления агрегата для сварки двутавровых балок:

а) Инвертор переменного тока является одним из важнейших элементов электрического управления комплексной машины для выпрямления сварных швов двутавровой балки серии PHJ, управляющей рабочей скоростью сборки/сварки и правки;

б)  По специальному требованию клиента ПЛК управляет логической последовательностью и рабочими этапами, а инвертор переменного тока контролирует рабочую скорость (сборка/сварка/выпрямление) сварочного аппарата серии PHJ, оснащенного полной двутавровой балкой.

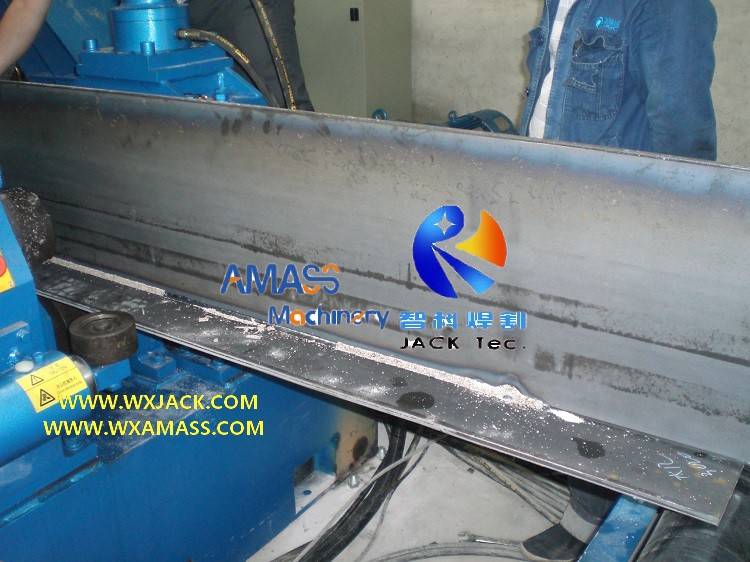

Готовая конструкция заготовки  Машина для изготовления балок 3 в 1: (Рисунок 1)

4.  Технические параметры машины для изготовления двутавровых балок модели 3 в 1 PHJ18:

Ниже приведены основные технические характеристики модели PHJ18 со встроенной функцией сварки двутавровых балок:
