PHJ18 Высокая точность три в одном I Beam Machine

Узел сборочной площадки Wuxi Jack 3 в 1 IH Beam Сборка сварки сварной сварной сварки.

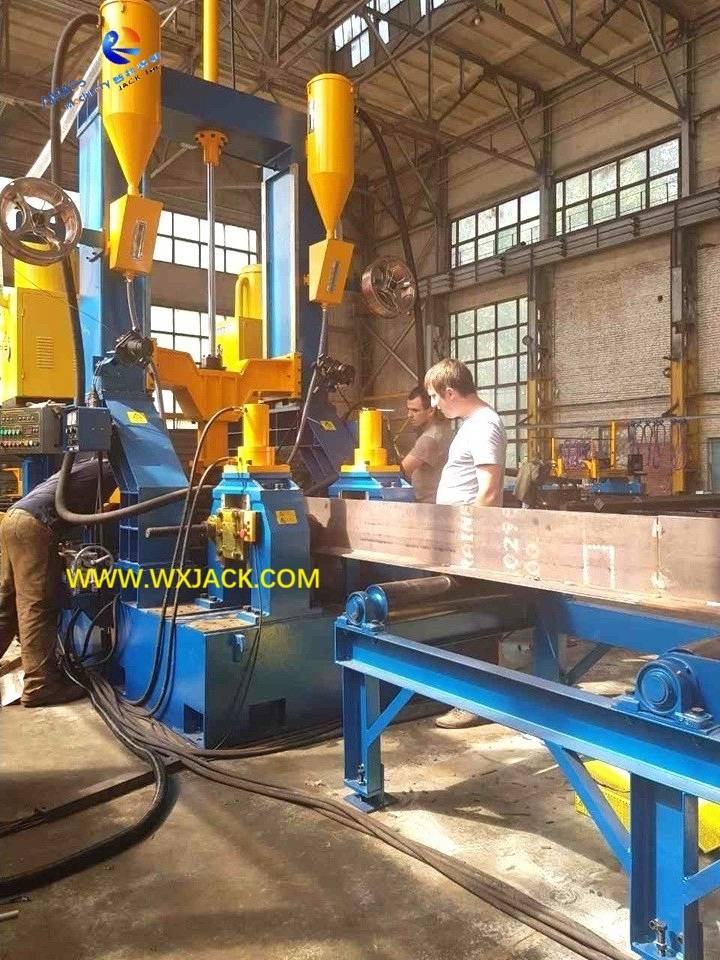

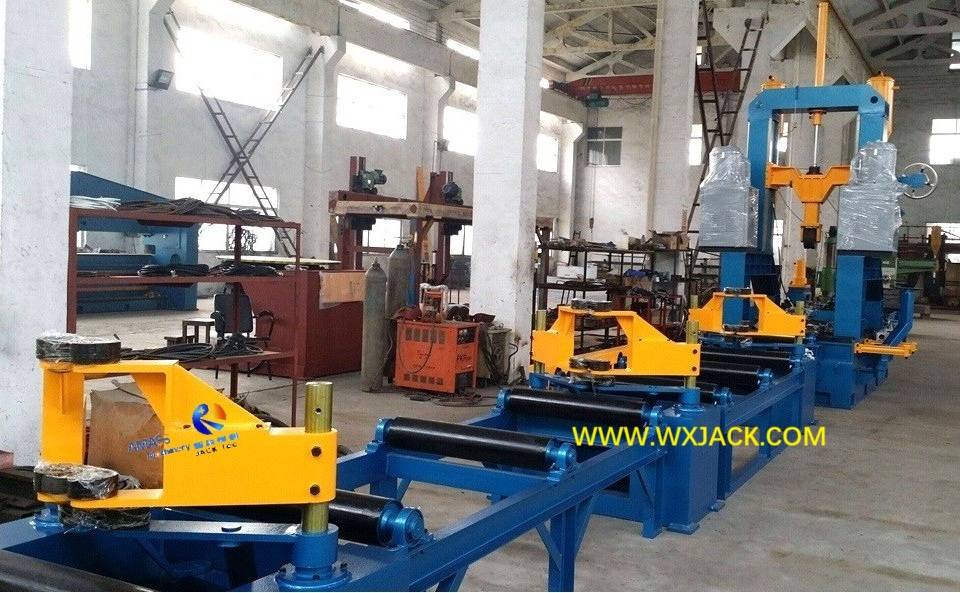

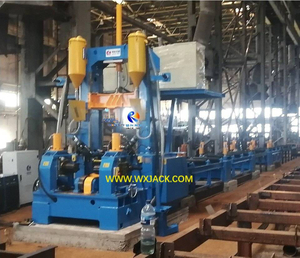

1) Прикрепленный представляет собой набор высокой точной модели PHJ18 модели 3 в 1 сварке H Beam Machine, взятой на выставочной зоне Wuxi Jack;

2)  Эта фотография из -за панорамного отображения машины была поручена некоторыми конкурентами и вставила эту фотографию на их веб -сайт;

3) На самом деле, Wuxi Jack владеет интеллектуальной собственностью на этой фотографии для этого автоматического вертикального сварщика H Beam. Мы приветствуем, что клиенты посещают нашу компанию, чтобы проверить на сайте.

A. Доставка и аналог традиционной по сравнению с PHJ18 Автоматическая производительность H Beam Model Model:

1.  С точки зрения его использования, машины серии PHJ можно рассматривать как своего рода автоматическое производство HEAM HEAM, интегрированное с 3 -яйными функциями: сборка, сварка и выпрямление фланца;

2. Это включает не только для сварного H Beam/ I Production, но и T Beam; Не только симметричный поперечный сечение, но и асимметричный. Пожалуйста, проверьте ниже эскиз:

3.  Симметричный и асимметричный поперечный сечение готового сварного H Луча из 3 в 1 IH Сборка сварки сварного шва .

4. Технические и примененные функции машины PHJ18 Model 3 в 1 ч. Изготовление луча:

1) PHJ18 - это средний до большого размера серии PHJ серии 3 в 1 IH Beam Machine;

2) Макс. Высота  готовой заготовки (сварная H Beam Web) составляет 1800 мм , принадлежащая к элементам света и средней структуры;

3) Выход: Model Machine PHJ18  производит сваренный луч T / I / H с одним проходом заготовки с пилой (погруженная дуговая сварка);

4)  Поставленная сварка ног  на изготовленной H Лучке составляет 8 ~ 12 мм;

5) Диапазон приложений: с этим диапазоном спецификаций заготовки, модель PHJ18 модельная машина перекрывается с таковыми, поставляемыми из оборудования для производства Heaby Duty H Beam , модель аналога представляет собой три набора машин:

а)  Машина для сварки и сварки модели Z18;

б) LHA5Z Model H Beam Saw Saw Welding Machine;

в) машина для выпрямления луча H HYJ-800;

5 . ​ ​Заготовки, которые не может покрыть PHJ18, - это те, которые влекут за собой сварку проходов более одного раза. В таком состоянии модель LHA5Z (HEAM SAW MACHINE) является обязательной.

B. Высокий стандарт серии PHJ SAW Automatic 3 в 1 IH Beam Сварочная машина:

1. Схема: Машина серии PHJ - это изысканное оборудование для проектирования и изготовления, с высоким стандартом реализации на каждом этапе заказа на процесс доставки. Здесь мы приводим несколько примеров, как показано ниже, от сборки до сварки до выпрямления:

2.  Сборка функции в Wuxi Jack 3 в 1 IH BEAM Узел сварной сварной сварной машины.

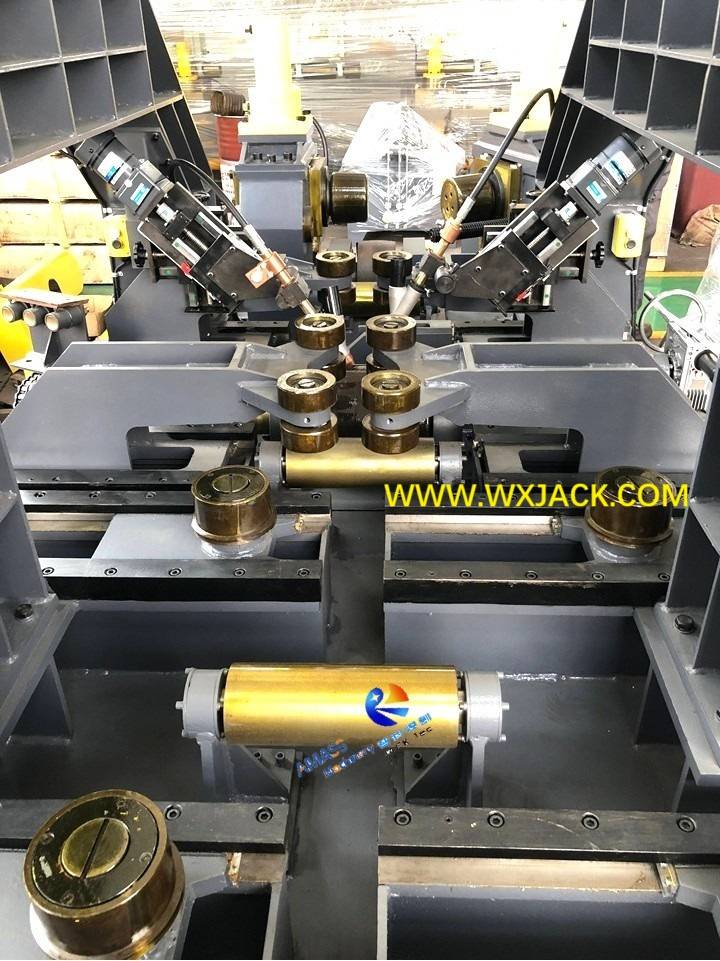

1) Пожалуйста, проверьте прикрепленное 2 ^-й фото. В машине серии PHJ (и серии ZHJ) выравнивание фланца и веб -сайта реализуется с несколькими парами горизонтально установленных плоских роликов. (3 пары для подгонки фланца и 2 пары для веб -подгонки);

2) Эти приспособления для выравнивания целей роликов этой машины 3 в 1 Вертикальном сварке-сварщике H имеют точную обработку после кости и эксцентричного типа-которые имеют дополнительный штрих регулировки 1 ~ 1,5 мм для тонкой настройки фланца и веб-положения;

3. Другая  функция сборки в Wuxi Jack 3 в 1 IH Beam Сборка сварки. Выпрямленная интегральная машина:

1) Пожалуйста, проверьте прикрепленное 3 ^-е фото. Есть фотоэлектрические ограниченные переключатели, подходящие для машины, для фланца и веб -подгонки соответственно;

2) Эти фотоэлектрические ограниченные переключатели будут испускать красный свет в процессе работы машины;

4. Прикрепленная 3 ^-й  функция сборки в Wuxi Jack 3 в 1 IH Beam Сборка сварки. Выпрямленная интегральная машина:

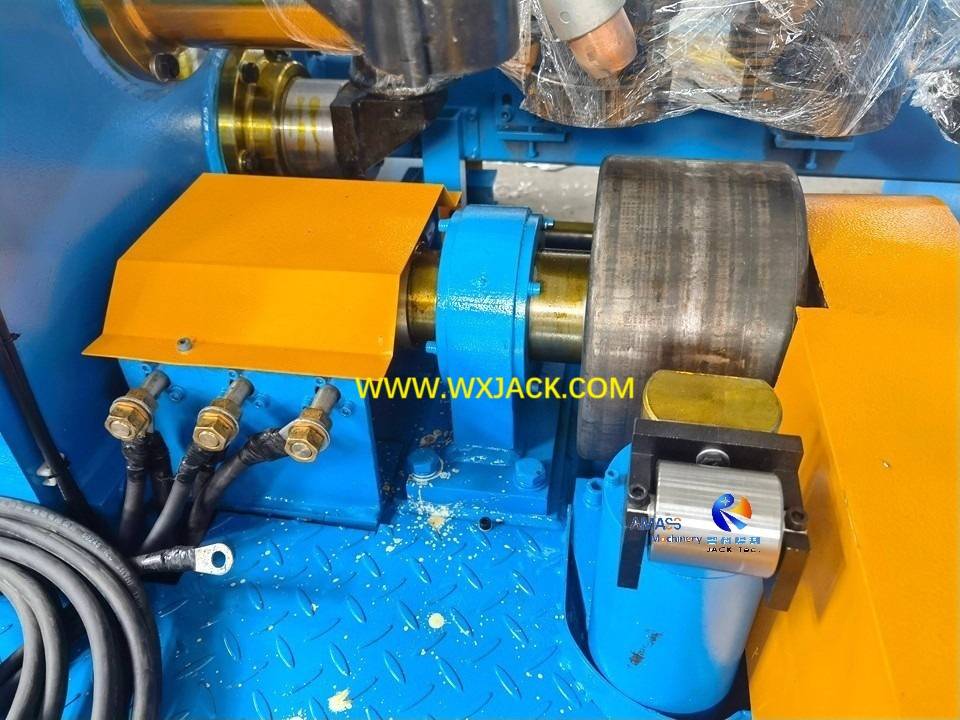

1) Также на прикрепленной 3 ^-й фото. Прямо за сборка ролика есть небольшой гидравлический гаджет, который имеет две функции: его боковая сторона служит жесткой остановкой для выравнивания терминалов фланца и веб -сайта;

2) и, когда заготовка, загружаемая в машину, имеет длинную длину и небольшую толщину (которая не имеет достаточной жесткости);

3) Этот гаджет поднимется за удержание заготовки, предотвращая его качание-таким образом, наилучшая точность процесса сборки может быть сделана в машине;

5.  Сварная техническая функция Wuxi Jack 3 в 1 -часовой машине изготовления луча:

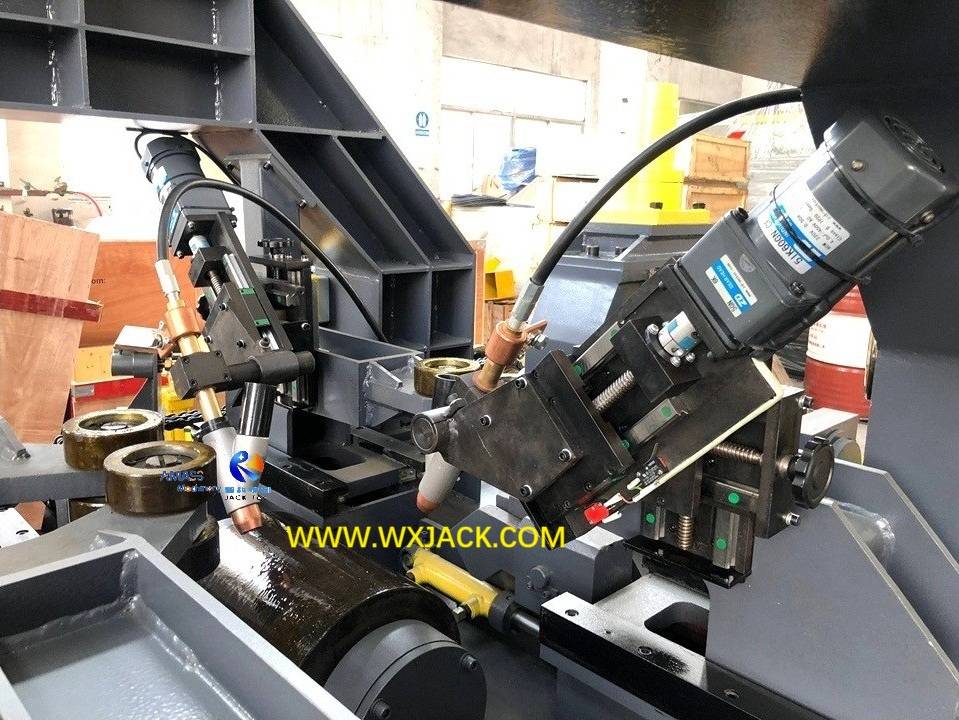

1) Прикрепленная 4 ^-я фото показывает сварочную факел, используемой на машине 3 в 1;

2) имеет 2 шага механизма позиционирования: первым является его раздвижный кронштейн с 45 °, направляемый с точным линейным гидером (двигатель DC);

3) вторым - это ручные поперечные слайды для регулировки в горизонтальном и вертикальном направлении, также управляемой с точной линейной гидером в машине;

4) Таким образом, сварочная факел может нацелен на сварочный швс все время, чтобы все время получить лучшее и последовательное качество сварки в машине серии PHJ;

6.  Выпрямление технической функции в машине Wuxi Jack 3 в 1 ч. Изготовление луча:

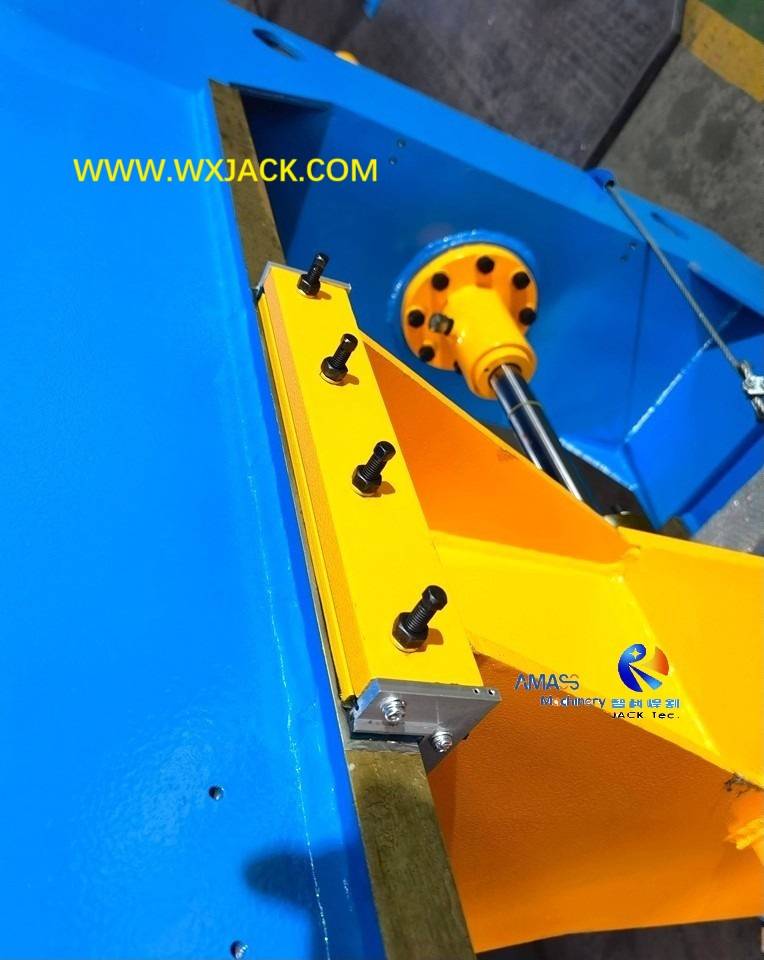

1) прикрепленная 5 ^-й фото была сделана на стороне выпрямления машины;

2) Как видно из него, чтобы точное управление процессом выпрямления, 2 куска правителей устанавливаются на двух выпрямленных роликах вниз, чтобы точно манипулировать его ударом вниз, что делает полным доказательством выпрямляющего эффекта машины;

7.  Основной нажимающий ролик в Wuxi Jack 3 в 1 Автоматическая производственная машина H Beam:

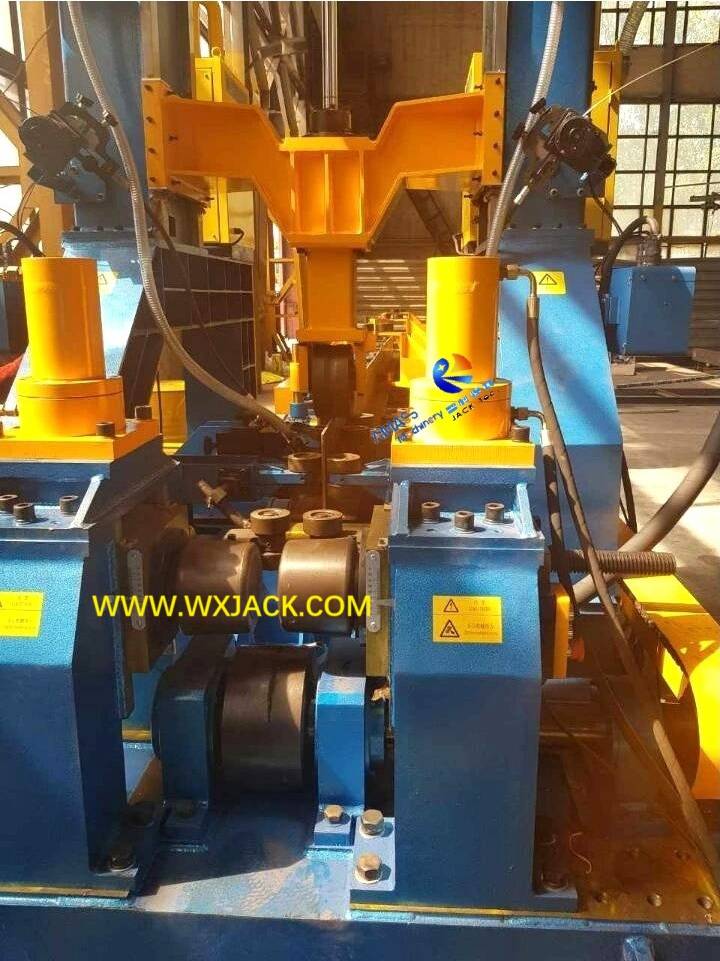

1)  Прикрепленная 6 ^-й фотографии показывает верхнюю часть машины 3 в 1, что гидравлический цилиндр и форма Y -форма вниз для вождения основного нажимающего ролика управляется 4 кусками точных линейных гидеров на внутренней поверхности гантрией;

2) Таким образом, стабильный и точный запуск можно получить с помощью машины серии PHJ:

3) Готовый сваренный H Beam Sketch для производства из 3 в 1 машину:  ( Рис.2 )

C. Технические параметры PHJ18 Model 3 в машине изготовления луча 1 H:
