PHJ15 Гидравлический и электрический сварочный аппарат для правки двутавровых балок

1.    Использование  Машина для изготовления двутавровых балок PHJ15:

1) Выход: Машина для выпрямления двутавровых балок ZHJ15 представляет собой высокоэффективный сварочный аппарат для сварки двутавровых балок насквозь для производства сварных двутавровых балок;

2) Интегрированные 3 функции: Этапы процесса сборки/дуговой сварки под флюсом/выпрямления могут быть выполнены за один комплект этого сварочного аппарата с интегрированной функцией IH-лучевой сварки;

3) Фланец и стенка вырезаны из Станок для резки полосовых пластин с ЧПУ перед изготовлением должен быть прямым и не иметь изгибов.Это оборудование для сварки двутавровой балки со встроенной функцией серии PHJ подходит для изготовления сварных двутавровых балок легких и средних условий с размером однопроходного углового сварного шва менее 12 мм;

3) Характеристики: Модель PHJ15 3 в 1  Машина для сварки балок SAW IH Это самая маленькая модель, а также самый большой объем продаж в группе продуктов для правки сварки балок IH.Самая большая заготовка (сварная двутавровая балка), поставляемая с этой машины для изготовления двутавровых балок, имеет высоту стенки до 1500 мм, что занимает большую часть сырья для строительства стальных конструкций.На прикрепленном изображении представлен эскиз поперечного сечения заготовки, полученной с помощью автоматического сварочного аппарата IH балки 3 в 1 серии PHJ.

2.  Конструкция и механическая часть основного корпуса машины для изготовления двутавровых балок серии PHJ:

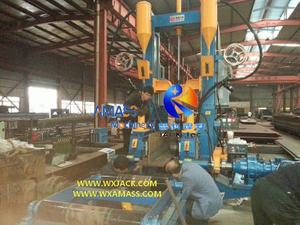

1) Перспективы: Пожалуйста, проверьте прилагаемые фотографии внешнего вида машины для изготовления балок 3 в 1;

2) Состав: Это оборудование для лучевой сварки SAW IH с интегрированными функциями серии PHJ состоит из механического основного корпуса, опорных рук, входного и выходного конвейеров, гидравлической системы, двух комплектов сварочного источника питания и его вспомогательных блоков, а также электрической системы управления;

3)  Механический основной корпус автоматической машины для изготовления двутавровых балок серии PHJ включает основные узлы: сборочную часть, сварочную часть и правильную часть;

4) Сборочная ячейка  Аппарат для сварки балок со встроенной функцией:

а) В одном комплекте сварочного аппарата Pull Through IH Beam Welder имеется четыре пары механизмов выравнивания и позиционирования;

 б) Эти механизмы имеют синхронизированный стиль работы с приводом от гидравлических двигателей;Их центрирование и фиксация передаются ходовым винтом и звездочкой;

4) Сварочная ячейка оборудования для лучевой сварки SAW IH 3 в 1:

а) Основные подразделения:  В одном комплекте автоматического интегрального аппарата для сварки балок IH серии PHJ имеется два комплекта сварочных горелок и источник питания: один комплект сварочной горелки на одной стороне заготовки для выполнения сварки в плоском угловом положении, работают оба комплекта сварочной горелки. в то же время;

б) Дополнительные подразделения:  В сварочном аппарате с двутавровой балкой серии PHJ имеются два комплекта автоматических систем подачи и переработки сварочного флюса.Во время работы сварочный флюс по трубкам подается к сварному шву;Другой трубопровод направляется в сварочный шов с всасывающим отверстием вслед за горелкой для переработки флюса, который может быть использован повторно;

в)  Скорость сварки в серии PHJ интегральная функция  Машина для сварки двутавровых балок SAW регулируется с помощью частотно-регулируемого привода.Оператор может осуществлять модуляцию в пределах номинального диапазона.Это также скорость сборки и скорость правки на машине для правки сварки двутавровой балки;

5) Выпрямляющая ячейка в сварочно-правильном станке для сварки двутавровых балок:

а) Зачем нужна выпрямление фланца: Сварная двутавровая балка обычно деформируется после сварки под флюсом.С помощью правильной ячейки машины для изготовления двутавровых балок деформированную заготовку можно выровнять;

б) На одном из прикрепленных изображений показаны три части правильных роликов в машине для правки двутавровой балки серии Wuxi AJCK PHJ.Приводимые в движение гидравлическими цилиндрами, две части верхних и направленных вниз выпрямляющих роликов оказывают необходимое давление на фланец свариваемой двутавровой балки в зависимости от толщины и деформации фланца, обеспечивая оптимальный эффект выпрямления этого сварочного аппарата для сварки двутавровой балки.

Эскиз заготовки сварочно-правильного станка для двутавровой балки: (Рисунок 1)

3. Технические параметры PHJ15  Машина для правки сварки двутавровой балки:

Ниже приведены технические характеристики аппарата для сварки двутавровых балок со встроенными функциями PHJ15:
