ZHJ8020 Установка для производства полноразмерных двутавровых балок большого размера

1. Назначение сварочно-правильного аппарата двутавровой балки ZHJ8020:
2. Ограничения на сварку двутавровой балки, изготовленной с помощью машины для изготовления двутавровых балок ZHJ8020 SAW:
3. Рабочие узлы машины для изготовления двутавровых балок ZHJ8020: Транспортный блок/Гидравлическая насосная станция/Система управления.
4. Технические параметры сварочного аппарата для сварки двутавровых балок ZHJ8020:
штат:
Количество:

А. Назначение сварочно-правильного аппарата для сборки двутавровой балки модели 3 в 1 ZHJ8020:

1.  Применение  Особенность машины для изготовления двутавровой балки со встроенной функцией модели ZHJ8020:


1) Это самая большая модель серии ZHJ.  обычный автомат для сварки двутавровых балок с интегрированной функцией;

2) Макс.Размер заготовки: ZHJ8020 Сварочный аппарат с двутавровой балкой со встроенной функцией  имеет возможность сварки двутавровой балки высотой стенки до 2000 мм, в виде симметричного стыка стенки и полок.Пожалуйста, проверьте прикрепленное изображение и эскиз ниже:

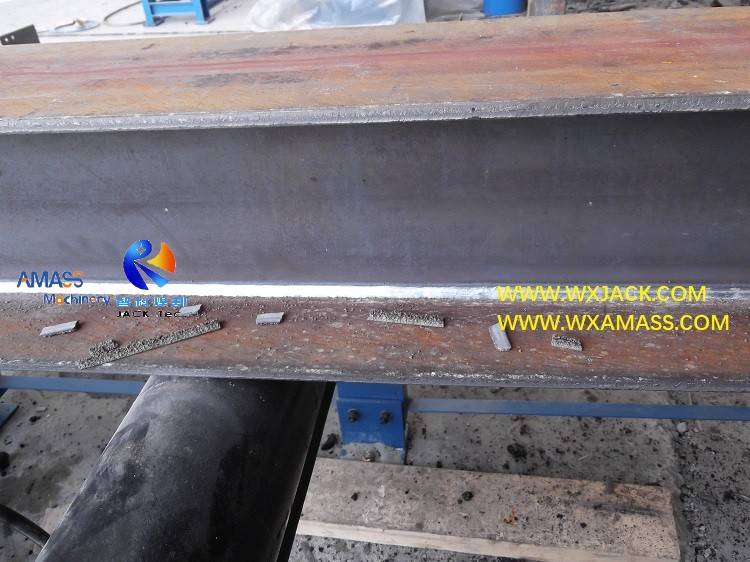

Стиль поперечного сечения двутавровой балки, созданный на основе моделей ZHJ.  Машина для изготовления балок SAW H: (Рисунок 1)


Рис. 1 Сварочная машина для изготовления двутавровых балок 3 в 1 30

2. Режим сварки: Для изготовления заготовок такого большого размера предусмотрен режим сварки в ZHJ8020. Интегральная функция.  Машина для изготовления двутавровых балок SAW (дуговая сварка под флюсом).



Б. Ограничения на сварку двутавровой балки, изготовленной на машине для изготовления двутавровой балки ZHJ8020 SAW:

Помимо диапазона размеров, указанного в конце этого раздела, есть еще одно требование к готовому изделию серии ZHJ. Аппарат для сварки двутавровых балок с интегрированной функцией является:

В качестве одной из подготовительных задач при работе с вертикальным сварочным аппаратом для сварки двутавровых балок серии ZHJ (машина для сварки двутавровых балок с вертикальной интегрированной функцией) убедитесь, что характеристики сварки двутавровой балки соответствуют приведенному ниже эмпирическому правилу относительно соотношения между толщиной и шириной фланца, который можно выпрямить. с машиной для правки двутавровой балки серии ZHJ:

Эмпирические данные о способности выпрямления в зависимости от толщины и ширины полки двутавровой балки от Wuxi JACK.  Машина для правки сварки двутавровой балки:


Толщина фланца T (мм)

6~20

20~25

25~32

32~40

Ширина фланца B (мм)

200~800

450~800

600~800

700~800



С. Рабочие органы машины для изготовления двутавровых балок ZHJ8020 SAW:

1. Общая конструкция сварочно-правильного станка для сварки двутавровой балки серии ZHJ 3 в 1:

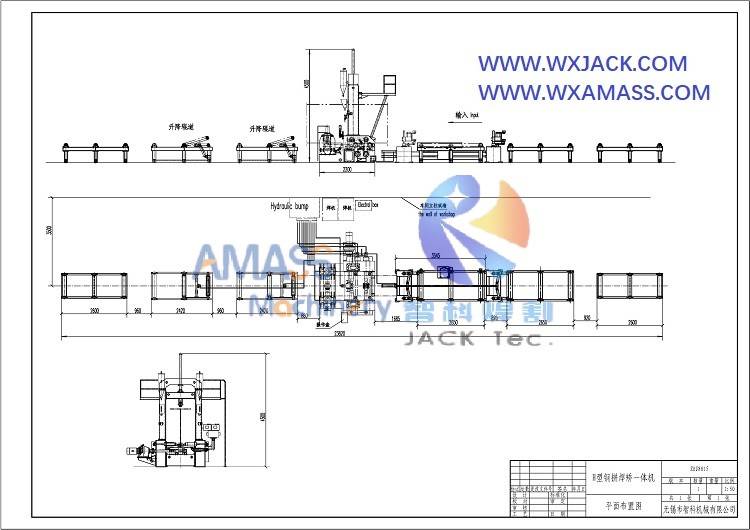

1) На прикрепленном изображении показано  Механический основной корпус комплекта сварочного аппарата с двутавровой балкой со встроенной функцией ZHJ8020:

2) Такая большая высота  Вертикальный сварочный аппарат для двутавровой балки собирается в форму из вертикального портала и прочного основания, при этом последовательно устанавливаются сборочный узел, сварочные горелки и правильные ролики;

3) При практическом использовании, также будут входной и выходной конвейеры, оснащенные машиной для изготовления двутавровых балок SAW;

2.  Принцип работы сварочного аппарата двутавровой балки с интегральной функцией серии ZHJ:


1) Заготовка входит в сварочный аппарат для сквозной сварки двутавровых балок (машина для сварки двутавровых балок 3 в 1) с задней стороны основного механического корпуса и выходит с его передней стороны (видно на прилагаемом изображении);

2) Это также рабочая последовательность сборки/сварки/выпрямления устройства, выполняемая в центральной функциональной зоне сварочно-правильного аппарата для сборки двутавровых балок 3 в 1;

3. Сварочные операции на машине для изготовления двутавровых балок SAW:

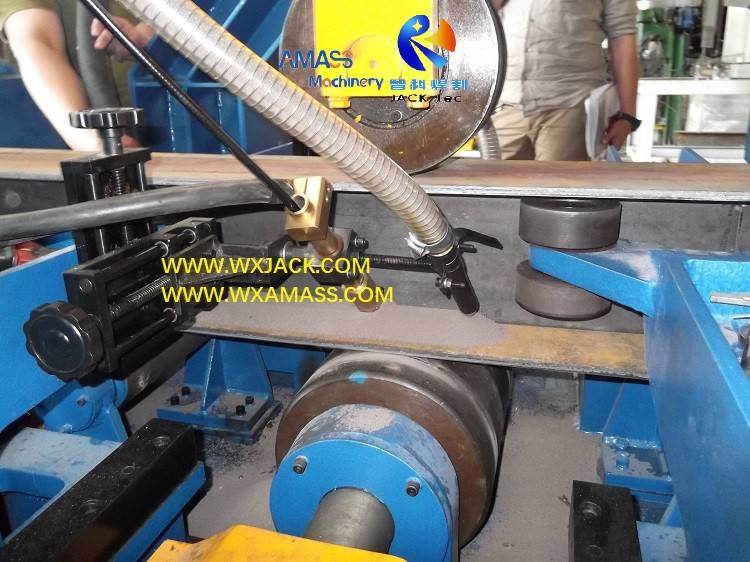

1) В обычном Машина для сборки двутавровой балки, как сборка, так и прихваточная сварка (обычно CO2) выполняются на заготовке двутавровой балки;

2) Сравнительно, в машине для изготовления двутавровых балок серии ZHJ,  заготовка собирается и одновременно с ней сваривается дуговой сваркой под флюсом;

3) Другими словами, только окончательная сварка SAW (дуговая сварка под флюсом) реализована в автоматическом сварочном аппарате с интегрированной функцией двутавровой балки серии ZHJ:  Оригинальный СО2 прихваточная сварка удалена из-за ненужности в этой комбинированной функции машины для выпрямления сварки двутавровых балок 3 в 1;

4.  Транспортная единица в аппарате для сварки двутавровых балок со встроенным функционалом ZHJ8020:

1) Эта секция служит «рукой» машины для правки сварки двутавровой балки размером 3 в 1;

2) Он включает в себя по три сегмента входного и выходного конвейера каждый (всего длиной 10 м каждый);

3) В каждый входной и выходной конвейер входит одна часть сегмента привода двигателя и две части холостого сегмента;

4) В целях безопасности блок трансмиссии входного и выходного конвейеров сварочного аппарата с протяжной двутавровой балкой закрыт;

5.  Гидравлическая насосная станция в аппарате для сварки двутавровых балок со встроенным функционалом ZHJ8020:

1) Задача: Это устройство подает «кровь» или источник питания для блоков сборки и правки машины для изготовления двутавровых балок SAW;

2) Где используется: Сборочный блок манипуляторов, выравнивающие ролики и правильный блок правильного ролика приводятся в движение гидравлической системой;

6.  Электрическая система управления интегрального аппарата для сварки двутавровых балок ZHJ8020:

1) Роль: Этот блок является «мозгом» серии ZHJ. Автоматический сварочный аппарат для двутавровой балки с интегрированной функцией;

2) Его основными элементами являются инвертор переменного тока и реле управления, управляющие логикой движения и рабочей скоростью встроенной функции сварочного аппарата с двутавровой балкой соответственно;

7)  Постоянное улучшение: Благодаря многолетнему общению и отзывам клиентов со всего мира, от стадии разработки DFMEA/PFMEA/процесса/плана управления до стадии массового производства IQA/SWS/периодического аудита и обслуживания клиентов ECA/основной причины/PCA, Wuxi JACK имеет ZHJ серии и серии PHJ. Сварочный аппарат для сварки двутавровых балок с интегральной функцией постоянно совершенствуется в процессе проектирования, производства и обслуживания.

3 основные функции сварочно-правильного аппарата для сборки двутавровых балок Wuxi JACK 3 в 1: (Рис.2)



0A- ZHJ Машина для изготовления двутавровых балок


Д. Технические параметры ZHJ8020  Сварочный аппарат с двутавровой балкой со встроенной функцией:

Ниже приведены технические характеристики сварочно-правильного аппарата для сварки двутавровых балок ZHJ8020 (машина для сварки двутавровых балок со встроенными функциями):

Технический параметр

ZHJ8020 Модель 3 в 1 Машина для изготовления двутавровых балок

Высота веб-сайта

200 ∼ 2000 мм

Толщина полотна

6 ~ 32 мм

Ширина фланца

150 ∼ 750 мм

Толщина фланца

6 ~ 40 мм

Длина заготовки (сварная двутавровая балка)

3000 ∼ 15000 мм (по требованию заказчика)

Рабочая скорость сборки/сварки, выпрямления

200~1200 мм/мин (непрерывный, ЧРП)

Высота однопроходного сварного шва

8~12 мм

Поперечное сечение заготовки (сварная двутавровая балка)

Только симметричный

Габаритные размеры машины (Д×Ш×В)

28м×4м×4,8м

Конвейер

Вход и выход длиной 10–11 м каждый

Режим вождения

Сборка/ Выпрямление/ Подъем выходного конвейера: Гидравлический;

Сварка электрическая

Гидравлическая система

4кВт, 6~8МПа

Режим сварки

SAW (сварка под флюсом, сварочная проволока диаметром 2,5/3/4 мм);СО2  Сварка в среде защитного газа

Оператор

1 ~ 1,5 (1,5 означает поддержку неполный рабочий день)
