На каждой фотографии в этом разделе есть оператор, работающий над ним --- Да, это основное внимание, которое мы будем уделять в этом разделе машины для изготовления двутавровых балок ZHJ: отношения между людьми и этим оборудованием для сварки двутавровых балок.
1) Ожидание от людей: В сущности, машина служит людям.Неважно, с точки зрения доставки готового продукта для удобства человеческой жизни или с целью сделать людей квалифицированными и ценными.Как оператор интегрированной машины ZHJ для сборки двутавровых балок, он должен быть знаком со структурой/производительностью/эксплуатацией и поиском и устранением общих неисправностей этого вертикального сварочного аппарата для двутавровых балок, знанием SAW (дуговой сварки под флюсом), строго соблюдать правила техники безопасности мастерской, а со временем от новичка до ветерана;
2) Ожидание от машины: Эта автоматическая машина для производства двутавровых балок ZHJ должна быть хорошо зарекомендовавшим себя качественным продуктом, обеспечивающим стабильную и надежную работу, полную функциональность и высокое качество изготовления, что является обязанностью Wuxi JACK;
3) Задачи оператора: Эксплуатационные обязанности сварочного аппарата для двутавровых балок ZHJ (сварочный аппарат для тавровых балок) включают ежедневную эксплуатацию/обслуживание/надзорный контроль оборудования, что должно быть предусмотрено в TPM (общее профилактическое обслуживание);
4) В общем, принцип «Действия и противодействия» говорит нам, что чем тщательнее вы относитесь к оборудованию для сварки двутавровых балок, тем лучше и большую отдачу вы получите.
1) Содержание работы: Это набор автоматического и удобного в использовании оборудования автоматической машины для производства двутавровых балок ZHJ8015.Основная обязанность оператора состоит из 3-х секций:
а) Ручная загрузка/выгрузка сырья (фланец и стенка вырезаны из Станок для резки полосовых пластин с ЧПУ);работающие в процессе T Beam;И готовый продукт двутавровой балки / двутавровой балки к сварочному оборудованию двутавровой балки и обратно;
б) Перед работой настройте ряд параметров, включающих этапы процесса вертикальной сварки двутавровых балок, с помощью панели управления и консоли управления машиной и источника питания SAW;

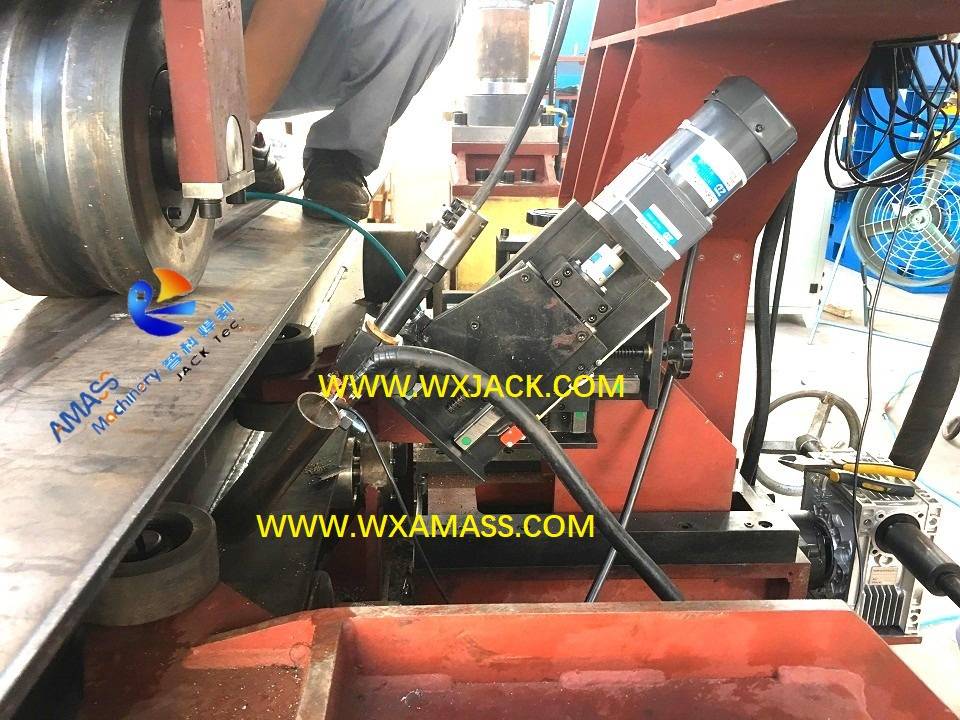

в) Наблюдайте за рабочим процессом станка для изготовления двутавровых балок ZHJ Fit Up и при необходимости вносите коррективы, как показано на прилагаемых фотографиях.
2) Структуру и принцип работы оборудования для сварки двутавровых балок серии ZHJ см. в разделе о продукции ZHJ8018 Вертикальный сварочный аппарат двутавровой балки а также ZHJ8020 Станок для изготовления двутавровых балок.
Конструкция этого вертикального сварочного аппарата для двутавровых балок ZHJ полностью учитывает безопасную и простую работу на машине для обеспечения наилучшей эргономики:
1) Центральная часть машины для изготовления двутавровых балок имеет ширину около 2 м и длину 2,1 м и окружена боковыми кронштейнами для защиты.Таким образом, люди не могут получить доступ к вращающейся и трансмиссионной части оборудования для сварки двутавровых балок, что может нанести им скрытый вред;
2) С другой стороны, это делает центральную область немного темной и не хватает света.По этой причине светодиодный светильник установлен прямо над центральной рабочей зоной вертикального сварочного аппарата с двутавровой балкой, на нижней поверхности портальной балки;
3) Внешние узлы трансмиссии автоматической машины для производства двутавровых балок, включая цепи и звездочки на входном и выходном конвейере, а также соединение между сборкой и выпрямлением в основном корпусе, покрыты привлекательной ярко-желтой крышкой;
4) Высота «операционного центра» сварочного оборудования ZHJ I Beam: Панель и пульты управления находятся на удобном уровне для людей, стоящих и сидящих, без больших усилий;
5) Открытые прокатные ролики для правки на выходе заготовки из машины для сварки двутавровых балок, которые не могут быть закрыты, имеют местный блок кнопок для быстрого использования в случае непредвиденных обстоятельств.
Для интегрированного оборудования для сварки двутавровых балок ZHJ8015 (аппарат для сварки двутавровых балок):
Технический параметр | ZHJ8015 Экономичная машина для изготовления двутавровых балок (вертикальный сварочный аппарат для двутавровых балок) |
Веб-размер | Высота: 200 ∼ 1500 мм;Толщина: 6 ~ 32 мм |
Размер фланца | Ширина: 150 ∼ 750 мм;Толщина: 6 ~ 40 мм |
Заготовка (сварная двутавровая балка) Длина | 3 ∼ 15 м (можно изготовить по специальному заказу) |
Рабочая скорость сборки «три в одном»/ Сварка | Объем: 200~1200 мм/мин. (бесступенчатый, инверторный) Контроль, рабочая скорость VFD: 500~ 700 мм/мин. |
Высота однопроходного сварного шва | Максимум.8~12 мм, плоский угловая сварка под флюсом |
Заготовка доставлена | Сварка двутавровой балки/тавровой балки симметричного сечения Только |
Габаритные размеры машины (Д×Ш×В) | 28м×4м×4,2м |
Входной/выходной конвейер | длина 10~11 м каждый, по 3 сегмента; Один сегмент с двигателем, два сегмента ведомого |
Режим вождения | Сборка/ Выпрямление: Гидравлический цилиндр Перемещение заготовки: двигатель переменного тока |
Сборка фланцев и перемычек | Гидравлический двигатель и цилиндр автоматически в фазе |
Номинальная мощность гидравлической системы и Давление | 4кВт, 4~8 МПа |
Режим сварки | SAW (дуговая сварка под флюсом), одинарный Дуга или двойная дуга |
Сварочный ток | Рабочий ток: 380~ 750А;Верхний предел: 1000 А |
