PHJ18 Высокоточная машина для изготовления двутавровых балок «три в одном»

Монтажная площадка Wuxi JACK 3 в 1, сборочная машина для выпрямления сварной балки:
1. Поставка машины для изготовления двутавровой балки PHJ18:
2. Высокий стандарт автоматического сварочного аппарата двутавровой балки серии PHJ SAW: сборка/сварка/выпрямление/основной прижимной ролик
3. Технические параметры машины для изготовления двутавровых балок PHJ18:
штат:
Количество:

Монтажная площадка Wuxi JACK 3 в 1 IH-балочной сборочной машине для выпрямления сварных швов:


1) Прилагается комплект высокоточной машины для изготовления двутавровых балок модели 3 в 1 PHJ18, снятой на выставочной площадке Wuxi JACK;

2)  Эта фотография из-за панорамного отображения сварочного аппарата для балок 3 в 1 IH была украдена некоторыми конкурентами и вставила эту фотографию на свой веб-сайт;

3) На самом деле Wuxi JACK владеет интеллектуальной собственностью на эту фотографию. для этого автоматического сварочного аппарата вертикальной двутавровой балки. Мы приглашаем клиентов посетить нашу компанию, чтобы проверить на месте.



А. Поставка и аналог традиционной автоматической машины для производства двутавровых балок PHJ18. Машина для изготовления полной двутавровой балки:

1.  С точки зрения использования машину для изготовления двутавровых балок серии PHJ можно рассматривать как своего рода автоматическую машину для производства двутавровых балок, интегрированную с 3 основными функциями: сборка, сварка и правка фланцев;

2. Это предполагает не только для сварки двутавровых балок, но и тавровых балок;Не только симметричное сечение, но и асимметричное.Пожалуйста, проверьте рисунок ниже:

3.  Симметричное и асимметричное поперечное сечение готовой сварной двутавровой балки от Wuxi JACK PHJ модели IH Балка для сборки сварной прямой интегральной машины: (Рисунок 1)


0- маленький сварочный аппарат для двутавровой балки PHJ ZHJ

4. Технические и прикладные особенности машины для изготовления двутавровых балок модели 3 в 1 PHJ18:


1) PHJ18 — это машина среднего и большого размера для выпрямления сварных швов 3 в 1 серии PHJ;

2) Макс.высота  готовая заготовка (сварка стенки двутавровой балки) 1800 мм, принадлежащие к легким и средним членам структуры;

3) Выход: PHJ18 модель 3 в 1 Машина для изготовления двутавровых балок  производит сварку двутавровой балки за один проход заготовки SAW (дуговая сварка под флюсом);

4)  Поставляемый размер сварочного пальца составляет 8~12 мм;

5) Диапазон применения: Благодаря этому диапазону заготовок машина для сварки балок IH с интегральной функцией SAW PHJ18 перекрывается с теми, которые поставляются из Оборудование для производства двутавровых балок для тяжелых условий эксплуатацииМодель-аналог представляет собой три комплекта машин:

а)  Машина для сборки и прихваточной сварки двутавровых балок модели Z18;

б) Сварочный аппарат для двутавровой балки модели LHA5Z;

в) Машина для правки двутавровой балки модели HYJ-800;

5. В этом смысле, Интегральная машина для правки сварных швов PHJ18 IH — это очень экономичное оборудование для клиентов, занимающихся стальными конструкциями..Заготовки, которые не может обрабатывать PHJ18, требуют сварки более одного раза.В таких условиях необходим LHA5Z (станок для резки двутавровых балок).



Б. Высокий стандарт автоматического сварочного аппарата для балок IH серии PHJ 3 в 1:

1. Схема: Автоматический сварочный аппарат для сварки балок IH серии PHJ — это оборудование с изысканным дизайном и качеством изготовления, обеспечивающее высокие стандарты реализации на каждом этапе процесса от заказа до доставки.Здесь мы приведем несколько примеров, как показано ниже, от сборки до сварки и правки:

2.  Особенности сборки в Wuxi JACK 3 в 1 IH-балке для сборки сварного шва и выравнивания встроенной машины:

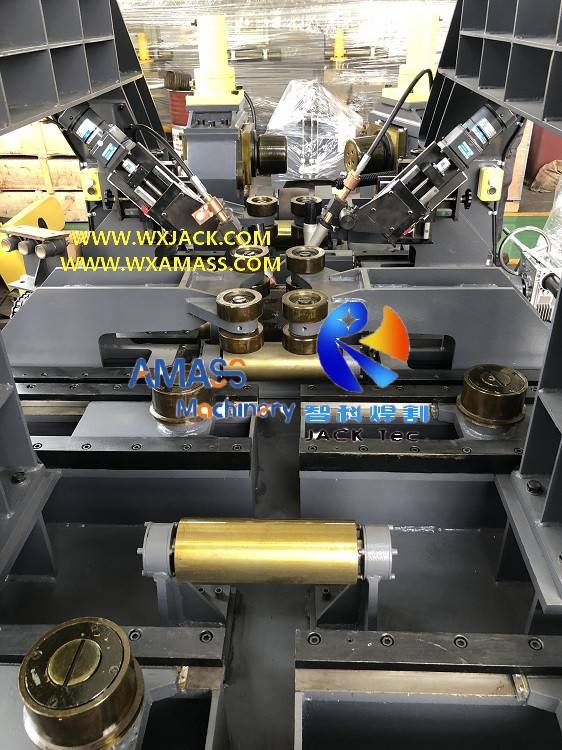

1) Пожалуйста, проверьте прилагаемые 2nd Фото. В автоматических машинах для изготовления двутавровых балок серии PHJ (и серии ZHJ) выравнивание фланцев и стенок осуществляется с помощью нескольких пар горизонтально установленных плоских выравнивающих роликов.(3 пары для подгонки фланца и 2 пары для подгонки стенки);

2) Эти выравнивающие ролики для установки  Вертикальный сварочный аппарат для двутавровой балки имеет прецизионную обработку после ковки и эксцентрикового типа. Он имеет дополнительный ход регулировки с шагом 1 ~ 1,5 мм для точной настройки положения фланца и стенки;

3. Другой  Особенности сборки в Wuxi JACK 3 в 1 IH-балке для сборки сварного шва и выравнивания встроенной машины:


1) Пожалуйста, проверьте 3р-д Фото. К автомату для сварки балок SAW 3 в 1 IH подходят фотоэлектрические концевые выключатели для сборки фланцев и перемычек соответственно;

2) Эти фотоэлектрические концевые выключатели излучают красный свет в процессе работы сварочного аппарата с вертикальной двутавровой балкой;

4. 3р-д  Особенности сборки в Wuxi JACK 3 в 1 IH балка для сборки сварного шва и выпрямления Интегральная машина:


1) Также в 3р-д Фото. Сразу за монтажным роликом расположен небольшой гидравлический прибор, который выполняет две функции: его боковая сторона служит жестким упором для совмещения выводов фланца и стенки;

2) И когда заготовка, загружаемая в автоматический станок для производства двутавровых балок, имеет большую длину и небольшую толщину (которой не хватает достаточной жесткости);

3) Этот гаджет поднимется, чтобы удерживать заготовку, предотвращая ее раскачивание. --- Таким образом, в этом автомате для сварки балок SAW 3 в 1 можно добиться максимальной точности процесса сборки;

5.  Технические характеристики сварки машины для изготовления двутавровых балок Wuxi JACK 3 в 1:


1) 4й Фото показана сварочная горелка, используемая в машине для изготовления двутавровых балок;

2) Он имеет двухступенчатый механизм позиционирования: первый — это скользящий кронштейн на 45°, управляемый точной линейной направляющей (привод двигателя постоянного тока);

3) Второй — это ручные поперечные направляющие для регулировки в горизонтальном и вертикальном направлении, которые также направляются с помощью точных линейных направляющих в интегральной машине для выпрямления сварных швов IH-балок;

4) Таким образом, сварочная горелка может постоянно нацеливаться на сварной шов, чтобы постоянно получать наилучшее и стабильное качество сварки в этой машине для сварки балок IH со встроенной функцией серии PHJ (машина для изготовления балок IH);

6.  Технические характеристики выпрямления на машине для изготовления балок Wuxi JACK 3 в 1:


1) 5й Фото снято на стороне правки интегральной машины для выпрямления сварных швов в сборе IH балки 3 в 1;

2) Как видно из этого, для точного управления процессом выпрямления на двух направляющих вниз роликах установлены две линейки, позволяющие точно управлять ходом выпрямления вниз, обеспечивая полный эффект выпрямления автоматической машины для производства двутавровых балок;

7.  Главный прижимной ролик в машине для изготовления балок Wuxi JACK 3 в 1:

1)  6й Фото показана верхняя часть интегральной машины для выпрямления сварных швов в сборе IH балки 3 в 1, где гидравлический цилиндр и Y-образный нижний кронштейн для привода главного прижимного ролика направляются с помощью 4 прецизионных линейных направляющих на внутренней поверхности портальной балки;


2) Таким образом, автоматическая машина для изготовления двутавровых балок серии PHJ обеспечивает стабильную и точную работу:

3) Эскиз готовых рабочих частей интегральной машины для выпрямления сварных швов в сборе двутавровой балки 3 в 1:  (Рис.2)



0B- PHJ Сварочный аппарат для двутавровой балки


С. Технические параметры машины для изготовления двутавровых балок модели 3 в 1 PHJ18:

Ниже приведены технические характеристики автоматического сварочного аппарата для сварки балок IH 3 в 1 PHJ18 SAW (машина для изготовления балок IH):

Технический параметр

PHJ18 Высокоточная интегральная машина для выпрямления сварных швов в сборе балки 3 в 1

(Сварщик вертикальной двутавровой балки)

Размер веб-сайта

Высота:    200 ~ 1800 мм;Толщина: 5 ~ 30 мм.

Размер фланца

Ширина: 200∼800 мм;Толщина: 6 ~ 40 мм.

Длина заготовки (сварная двутавровая балка)

3000 ∼ 15 000 мм (может быть изготовлено по индивидуальному заказу)

Рабочая скорость сборки/сварки, выпрямления

200 ~ 1200 мм/мин;

Рабочая скорость 500~700 мм/мин.(Бесступенчатое, инверторное управление)

Сварочный шов

Один проход макс.размер 8~12 мм

Готовая заготовка

Симметричная и асимметричная форма поперечного сечения

Сварка двутавровой балки/ двутавровой балки/тавровой балки

Машина для изготовления двутавровых балок

Габаритные размеры (Д×Ш×В)

28м × 4м × 4,8м

Входной и выходной конвейер

Длина 10~11м, по 3 сегмента каждый;

Один с двигателем, два следящих;

Входной конвейер с 3 комплектами гидравлических тяговых ящиков.

Режим вождения

Сборка/ Выпрямление/

Высота выходного конвейера: Гидравлический цилиндр

Режим сварки

Однодуговая или двухдуговая пила в плоском положении скругления

Рабочее давление гидравлической системы

6~ 8 МПа


на:
под:
