Сварочный аппарат для двутавровой балки с передовой конструкцией PHJ Model Integral Function

1. Рабочая среда аппарата для сварки двутавровых балок 3 в 1:
2. Начальная точка проектирования интегральной машины для сварки двутавровой балки серии PHJ: обновленная информация о конструкции/положении сварки
3. Принципы проектирования машины для изготовления двутавровых балок с интегральной функцией PHJ: простота и компактность/ безопасность и удобство для пользователя/ общий вид и деликатность/ симметрия и эстетика
4. Технические параметры машины для изготовления двутавровых балок модели PHJ:
штат:
Количество:

1. Рабочая среда аппарата для сварки двутавровых балок 3 в 1:

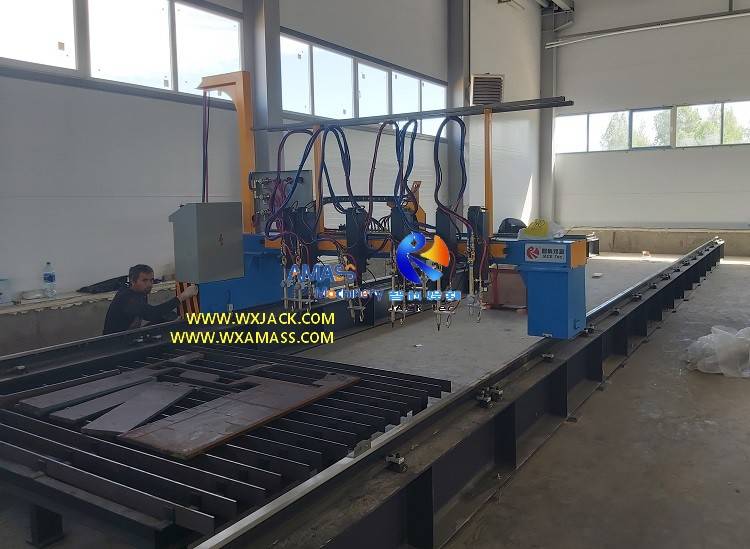

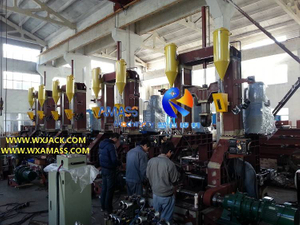

1)  Как показано в 1ул. ФотоЭто типичный рабочий сценарий для машины для изготовления двутавровых балок: В зарубежном цехе по производству стальных конструкций на задней стороне (стороне поступления материала) машины для выпрямления сварных швов в сборе двутавровой балки PHJ18 установлен комплект станка для резки полосовых пластин с ЧПУ. , которая является передовой станцией для установки вертикальной сварки двутавровых балок PHJ, поставляющей сырье для фланцев и стенок;

2) В этом разделе продукции мы сосредоточимся на аспект дизайна  Сварочный аппарат с двутавровой балкой серии Wuxi JACK PHJ.



2. Отправная точка проектирования интегральной машины для выпрямления сварных швов двутавровой балки серии PHJ:

1) У каждого человека, знакомого с оборудованием для стальных конструкций, при первом взгляде на машину для изготовления двутавровых балок серии PHJ 3 в 1, она ассоциируется с Машина для сборки двутавровой балки и прихваточной сварки:


Происхождение интегральной машины для выпрямления сварных швов в сборе H-балки 3 в 1: (Рисунок 1)


Рис. 1. Станок для сборки двутавровой балки 17.

2) Да, это отправная точка проектирования и вдохновение для сварочного аппарата для вертикальной двутавровой балки с интегральной функцией серии PHJ, который используется в качестве эталона по конструкции и принципу сборки машины для сборки двутавровой балки;

3) Так в чем же причина этого?  --- Потому что из трех этапов производства сварной двутавровой балки сборка является наиболее сложной и требует строгого соблюдения точности, которая определяет правильность поставляемой заготовки.В традиционной машине для сборки двутавровых балок сначала устанавливаются полка и стенка, затем прихватываются для усиления их формы, а затем отправляются на Аппарат для дуговой сварки двутавровой балки под флюсом;

4) Обновленная информация о механической конструкции аппарата для сварки двутавровых балок PHJ 3 в 1:

Соответственно, в машине для изготовления двутавровых балок с интегральной функцией серии PHJ сохраняется и корректируется общая структура и рабочий блок машины для сборки двутавровых балок;

а) Непосредственно введите ячейку для дуговой сварки под флюсом и удалите исходный CO.2 прихваточная сварка;

б) После сварочной ячейки добавьте выпрямляющую ячейку на выходе из основной рамы аппарата для вертикальной сварки двутавровых балок.Принцип правки такой же, как и у машин для правки двутавровых балок серий HYJ и YTJ:

Индикация принципа выпрямления на интегральной машине для выпрямления сварных швов в сборе с двутавровой балкой 3 в 1: (Рис.2)


Рис.2 Машина для правки двутавровой балки

в) Таким образом, общая картина центральная рабочая зона из комплекта сварочного аппарата для двутавровой балки с интегральной функцией серии PHJ появились:

Сборочно-сварочные и рихтовочные агрегаты в Уси JACK  Сварочный аппарат для балок 3 в 1: (Рис.3)

Рис. 3. Аппарат для сварки двутавровых балок с интегральной функцией 75- IMG_20210710_085926



г) Это причина того, Несмотря на то, что при изготовлении двутавровой балки используется та же самая функция SAW, аппарат для сварки двутавровой балки серии PHJ имеет совершенно другую структуру/внешний вид/принцип работы, чем машина для погружной установки двутавровой балки моделей LHA/LHT/LHC;

5) Положение сварки в аппарате для вертикальной сварки двутавровых балок серии PHJ:

а) Это также объясняет, почему в машинах для дуговой сварки под флюсом H-лучей моделей LHA/LHT/LHC он может выполнять пиление заготовки под углом 45° более одного раза, что применимо для изготовления тяжелых заготовок большого сварочного размера.См. ниже:

Угловой SAW под углом 45° (дуговая сварка под флюсом) под SAW  Сварочный аппарат для двутавровой балки: (Рис.4)


Рис. 3. Машина для сварки двутавровых балок 1.

б) В то время как в машинах для сварки двутавровых балок с интегральной функцией серий PHJ и ZHJ он выполняет один проход.  сварка вдоль заготовки, которая применима для изготовления легких и средних заготовок среднего сварочного шва:

Угловой сварной шов 0°.  Сварочный аппарат для балок 3 в 1:  (Рис.5)

Рис. 4. Машина для изготовления двутавровых балок 24




3.  Принципы проектирования многофункциональной машины для изготовления двутавровых балок серии PHJ:

Машина для изготовления двутавровых балок PHJ и ZHJ — это сложное оборудование, которое не сконструировано простым способом «копировать и вставить».На протяжении всего этапа проектирования соблюдается ряд правил.Здесь мы просто перечислим несколько выдающихся из них:

1) Простота и компактность многофункционального сварочного аппарата для двутавровой балки:

а) Первоначальная цель разработки этого вертикального сварочного аппарата для двутавровых балок заключалась в том, чтобы упростить процесс производства двутавровых/тавровых балок легких и средних размеров, увеличив время, затрачиваемое на создание добавленной стоимости, и сократив время, не добавляющее добавленной стоимости;

б) Так же, как и органы человека, каждый узел / блок в этой интегральной машине для выпрямления сварных швов IH балок имеет идеальный размер, без каких-либо избыточных или слишком больших размеров;

2) Безопасность и удобство использования аппарата для сварки двутавровых балок 3 в 1:

а) Люди всегда занимают первое место в обрабатывающей промышленности;

б) В конструкции интегральной машины для выпрямления сварных швов H-балки серии 3 в 1 PHJ и ZHJ учтена каждая деталь в этом аспекте.Для получения подробной информации, пожалуйста, проверьте страницу продукта Машина для изготовления двутавровых балок;

3) Общий вид и деликатность машины для изготовления двутавровых балок:

а) Пожалуйста, проверьте 2nd и 3р-д фото.В конструкции машины для выпрямления сварных швов двутавровой балки PHJ/ZHJ учитывается не только общая совместимость, но и продуманность деталей.Во 2nd фотография, сделанная на участке сборки машины, заземляющий столб/фотоэлектрический концевой выключатель/мини-подъемное устройство расположены разумно, гарантируя безопасность/точность процесса сборки;

б) Как показано на 3р-д Фото, конструкция коробки тягового стержня машины для изготовления двутавровых балок основана на бионике: она работает как «когть», захватывая сырье во время его подачи в машину;

4) Симметрия и эстетика сварочного аппарата для балок 3 в 1:

4й/5й /6й фотографии полностью демонстрируют, что в конструкции сварочного аппарата для вертикальной двутавровой балки PHJ и ZHJ, помимо практичности, никогда не упускаются из виду симметрия и эстетика, как в структуре, так и в цветовом сочетании..



4. Технические параметры машины для изготовления двутавровых балок модели PHJ:

Для интегральной машины для выпрямления сварных швов в сборе двутавровой балки серии PHJ:

Технический параметр

PHJ 3 в 1 Машина для сварки двутавровых балок

Размер веб-сайта

Высота:   200 ∼ 1500/1800/2000 мм;

Толщина:   5 ~ 30 мм

Размер фланца

Ширина: 200∼800 мм;Толщина: 6 ~ 40 мм.

Заготовка

(Сварочная двутавровая балка) Длина

3000 ∼ 15000 мм (По требованию заказчика)

Рабочая скорость сборки/сварки, выпрямления

200~1200 мм/мин;Рабочая скорость 500~700 мм/мин.   для заготовок толщиной 10–12 мм (бесступенчатое управление, инверторное управление, ЧРП)

Сварочный шов

Один проход макс.размер 8~12 мм

Заготовка

Симметричная и асимметричная форма сечения

Сварка двутавровой балки/ двутавровой балки/тавровой балки

Габаритные размеры машины (Д×Ш×В)

28м × 4м × 4,8м

Входной и выходной конвейер

Длина 10~11м, по 3 сегмента каждый;Один с двигателем, два следящих;Входной конвейер с 3 комплектами гидроманипуляторов

Режим вождения

Ролики для выравнивания фланцев и перемычек/Выпрямление/

Высота выходного конвейера: Гидравлический цилиндр

Режим сварки

Одинокий   Дуговая или двойная дуговая пила в плоском положении скругления

Спецификация гидравлической системы

Давление: 6~8 МПа;Мощность привода: 4,4 кВт

Главный приводной двигатель

5,5 кВт

Сборка фланцев и стенок

С одной стороны гидравлический цилиндр, с другой стороны ручной ходовой винт.
