Фрезерный станок для листового металла серии XBJ и SXBJ со стандартной структурой

A. Критерий деления стандартного станка для фрезерования кромок листового металла
B. Определение и применение стандартного фрезерного станка для сварки кромок листового металла
C. Общие черты стандартного станка для фрезерования кромок листового металла с помощью устройства для сварки канавок
D. Технические параметры стандартного станка для фрезерования кромок листового металла для изготовления сварочных канавок

штат:
Количество:

А.  Критерий деления стандартного станка для фрезерования кромок листового металла:

Существует много размеров для классификации оборудования для фрезерования кромок листового металла:

1.  На основе конфигурации фрезерной головки и производительности станка для снятия фаски с кромки пластины:

1)  Одиночная головка Конфигурация XBJ Машина для снятия фаски с конца пластины серии;

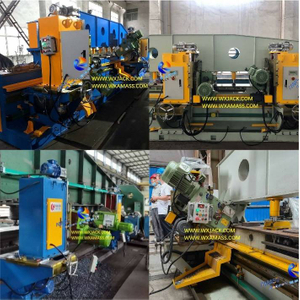

2)  Двойные головы Конфигурация сексуальный минет Серийный фрезерный станок для кромок пластин;

3)  Четыре или пять голов Конфигурация FXBJ и GFXBJ Серийный фрезерный станок для кромок пластин;

2.  На основе хода фрезерования кромок станка для сварки канавок из листового металла:

1)  Маленький Фрезерный станок с размерами и ходом пластины: соответствующий макс.эффективный диапазон хода фрезерования кромки от 3000 мм к 6000 мм;

2)  Середина Фрезерный станок с размерами и ходом пластины: 6000 мм к 12 000 мм;

3)  Большой Фрезерный станок с размерами и ходом пластины: 12 000 мм к 23 000 мм;

3.  На основе конструкции станка для снятия кромок с торца листового металла:

1)  Стандарт Оборудование для фрезерования кромок листового металла в этом разделе продукции;

2)  Специальный дизайн по индивидуальному заказу Фрезерный станок для листового металла.



Б.  Определение и применение стандартного фрезерного станка для сварки кромок листового металла:

1.  Что такое стандартный станок для снятия фаски с листового металла?

1)  Структура стандартного станка для снятия кромок с листового металла:

а)  Механический основной корпус Фрезерный станок стандартной конструкции представляет собой стационарный портал открытого типа и раму рабочего стола;

б)  Лицевая сторона стандартной пластины Welding Groove Maker механическая рама предназначена для загрузки и выгрузки заготовки;

в)  Задняя сторона на стандартной раме станка для снятия кромок с пластин установлена ​​механическая рама с одним или двумя комплектами фрезерных головок для выполнения задачи по обработке кромок;

г)  Механическая основная рама и рабочая сторона стандартного станка для сварки кромок листового металла Wuxi JACK XBJ-9: (Рисунок 1)

Рис.1 Кромкофрезерный станок 39

д)  Сторона загрузки и разгрузки листового металла заготовки Wuxi JACK SXBJ-15 Стандартное оборудование для фрезерования кромок листового металла: (Рис.2)

Рис. 2 Фрезерный станок для кромок 49

2)  Фрезерная головка: революционная регулировка скорости вращения шпинделя мощностью 7,5 кВт и 6 классов, оснащенная стандартным фрезерным станком Wuxi JACK: (Рис.3)

Рис.3 Фрезерный станок для кромок 56-100_8615

3)  Функция Стандартный станок для снятия фаски с листового металла:

а)  Сделайте все необходимые типы сварочных канавок на верхней и нижней кромках стального листа заготовки, выполненные на кромкофрезерном станке: (Рис.4)

Рис. 4 Фрезерный станок для обработки кромок

б)  Готовая прямая боковая канавка на кромке стального листа, доставленная станком для снятия фаски с торца листового металла Wuxi JACK: (Рис.5)

Рис.5 Фрезерный станок для кромок 15

2.  Применение стандартного фрезерного станка для сварки кромок листового металла:

1) В области практического применения, на стандартный фрезерный станок приходится более 90% всего бизнес-кейса;

2) Стандартный фрезерный станок для кромок может удовлетворить большинство клиентов по всему миру, охватывая отрасли с широким разнообразием специфических требований.



С.  Общие черты стандартного станка для фрезерования кромок листового металла для сварки канавок:

Итак, что означает набор стандартных станков для снятия фаски с листового металла?

1.  Механическая система стандартного оборудования для фрезерования кромок при сварке пластин:

1)  Основная часть Стандартный кромкофрезерный станок имеет структуру цельного корпуса портальной балки, верхняя прижимная балка которого установлена ​​с рабочим столом нижнего положения, который стоит в фиксированном положении в основании этой листовой металлической пластины. Устройство для изготовления сварочных канавок;

2)  Перемещение фрезерной каретки стандартного кромкофрезерного станка используется для установки фрезерной головки и ее отдельного пульта управления вместе с соответствующей системой привода и трансмиссии с помощью вертикальной стойки верхнего положения и нижнего удерживающего кронштейна, собранных на рабочем столе листового металла. станок для снятия фаски;

3)  Подвижная фрезерная тележка станка для снятия кромок с торца листового металла серий Wuxi JACK XBJ и SXBJ: (Рис.6)

Рис. 6. Кромкофрезерный станок 21.

4)  Загрузка заготовки: Имеются передние опорные стойки удлинения 1 ~ 3 м, установленные в полу цеха, для загрузки и выгрузки стальных листов заготовок в кромкофрезерный станок и из него;

2. Рабочие узлы машины для снятия кромок с торцевой кромки для сварки пластин:

1)  Фрезерные головки для использования в стандартном фрезерном станке:

а) Один или два комплекта фрез, мощность которых обычно составляет 7,5 кВт, применяемых в обычном стандартном фрезерном станке Wuxi JACK;

б)  Это можно сравнить с фрезерной головкой мощностью 5,5 кВт, используемой во многих аналогичных профессиях на рынке., в зависимости от ожидаемых чистовых скосов и фасок;

2)  Направляющая, установленная в кромкофрезерном оборудовании для сварки канавок для пластин:

В каждом комплекте кромкофрезерного станка собрано 2 единицы горизонтальной направляющей:

а) Верхний уровень представляет собой точную линейную направляющую, которая монтируется на механическое основание кромкофрезерного станка с помощью болтов в разъемном стиле;

b) В случае тяжелого фрезерного станка для обработки кромок листового металла: длина фрезерования кромки листового металла составляет 19 м и более, для заготовок толщиной до 100 мм и весом 70 тонн эта направляющая относится к тяжелонагруженному типу;

c) Нижний уровень собран в плоском положении, что означает параллель с поверхностью земли кромкофрезерного станка;

г)  Двойные ступени горизонтальных направляющих, собранные на фрезерном станке для сварки канавок Wuxi JACK: (Рис.7)

Рис.7 Кромкофрезерный станок 121 IMG_20220111_163025

e) Такое двойное расположение горизонтальной направляющей гарантирует наилучшую степень точности и стабильности работы по снятию фаски с металлической пластины для создания сварочной канавки на станке для снятия кромок с торцевой кромки;

3.  Гидравлическая система станка для снятия кромок при сварке пластин:

Во время работы кромкофрезерного станка:

1) Из-за большого размера и большого веса стальных листов заготовки, подлежащих обработке на кромкофрезерном станке, а также из-за операций по скашиванию кромок на высокоскоростных стальных листах;

2) Стальные листы заготовки должны быть прочно закреплены на рабочем столе кромкофрезерного станка, это осуществляется с помощью ряда домкратов с гидравлическим приводом;

3)  Домкраты привода гидравлического масляного цилиндра, установленные на фрезерном станке Wuxi JACK для листового металла, плотно прижимают заготовку во время работы: (Рис.8)

Фрезерный станок для кромок Fig8 3

4)  Количество данных домкратов с гидравлическим приводом определяется макс.действительный ход фрезерования кромки пластины Welding Groove Maker Станок для снятия фаски с кромки;



Д.  Технические параметры стандартного станка для фрезерования кромок листового металла Welding Groove Maker:

Ниже приведены общие характеристики стандартных станков для снятия фасок с листового металла серий XBJ и SXBJ:

Модель

Технический параметр

Стандартная структура Серии XBJ и SXBJ

Машина для снятия фаски с листового металла

Макс.Ход фрезерования кромки листового металла

3 000 ~ 18 000 мм;


Диапазон ширины листового металла

от 600 мм до 3000 мм

Диапазон толщины листового металла для

Изготовление краевых канавок

6 ~ 100 мм (по требованию заказчика)

Модели кромкофрезерных станков

От XBJ/SXBJ-3 до SXBJ-18

Мощность и скорость вращения продольно-фрезерной головки

7,5 кВт, 6 уровней изменения скорости с помощью маховика

Гидравлический силовой двигатель

7,5 кВт

Коническое отверстие конца фрезерного шпинделя

ISO 50 (7:24)

Количество фрезерных головок

1 или 2 комплекта

Диапазон углов фрезерования верхнего фрезерного агрегата

от 0° до +60°

Диапазон углов фрезерования попутного фрезерного агрегата

от -45° до 0°

Скорость продольного фрезерования кромок

150~ 1000 мм/мин.Инвертор VFD

Высокая скорость холостого хода в кромкофрезерном станке

Постоянная 4000 мм/мин.

Диаметр продольной облицовочной пластины

Ø200 мм или Ø315 мм

Количество гидравлических домкратов

6 ~ 27 штук

(На основе макс. хода фрезерования кромки модели)

Ширина рабочего стола

450~ 550 мм

Высота рабочего стола

1050 мм
