Z15 ~ Z20 Высокая точность H Сборочная машина с сваркой

1  .  ​

Полу- готовый H Луч: вы можете найти выходные рабочие части, изготовленные из машины HEAM HEAM на прикрепленной первой фотографии: подключить и точечной сварной H Beam. Это своего рода классическое оборудование для производства HEAM:

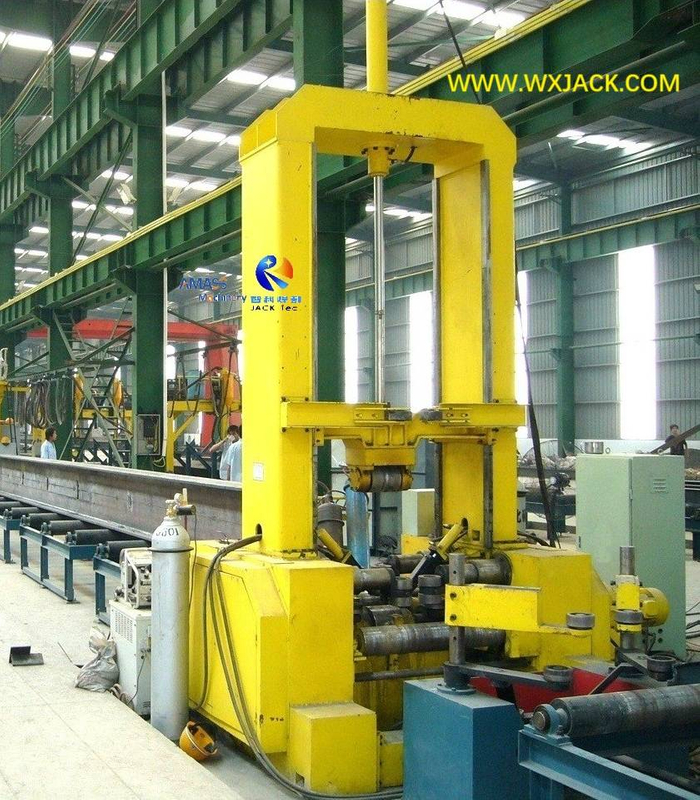

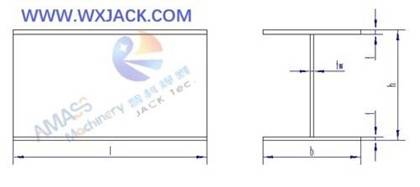

Производил H Луч машину: ( рис.1 )

2. Наиболее заметная особенность высокой точки I Beam Machine:

1) Функция: для работы этой машины 'Высокая точность ' является главным запросом на ее производительность:

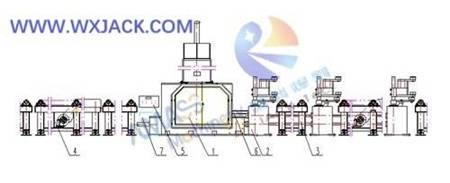

План плана Wuxi Jack I Beam Machine на семинаре: ( Рис.2 )

2) Задача: причина в том, что важной задачей этой машины является сборка фланцев и веб -сайтов в структуру H и укрепить его с помощью сварки с помощью привязки;

3) Связанное  оборудование для производства луча H:

Таким образом, точная подгонка в H Beam является основой для следующего шага:

 а)  H Лучая погруженная дуговая  машина;

 б)  H лучевой фланцевой аппарат;

В целях предоставления квалифицированного финиша продукта сварки H Beam.  Неправильная операция сборки в машине приведет к неквалифицированному готовому H Beam.

3. Как создать высокую точность H лучевой машины:

Чтобы сделать точную сборку и точечную сварку в машине моделей Z15 ~ Z20 , изысканная конструкция по механизмам этого оборудования для производства H Beam на каждом этапе работы имеет важное значение для успеха:

1) Грубая сборка через гидравлическую ящику для вытягивания стержней в машине HEAM HEAM:

а) Функция: как представлено в разделе продукта ' Z20 Model Model Model с ручной сваркой ', во время кормления сырья (фланца и веб -сайт) этот гидравлический привод манипулятор толкает сырье в свое положение и крепко обрезает:

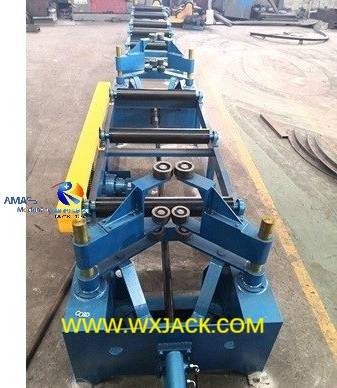

Гидравлические ящики для вытягивания вдоль входного конвейера машины:  ( Рис.3 )

б) Принцип работы: два набора системой тяги стержня на обоих концах машинного входного конвейера заставляют веб -сайт, а фланцевой - плотно защищенные и входящие в форму 't ' или 'h ', в принципе 'Две точки создают одну строку ';

C) Источник привода: Система вытягивающих стержней действует с гидравлическим цилиндром и контролируется кнопкой, а не ручной задачей;

2) Точная сборка через блок самостоятельного выравнивания в машине для сборочного пучка:

а) Важность: это основной блок для окончательной сборки в машине:

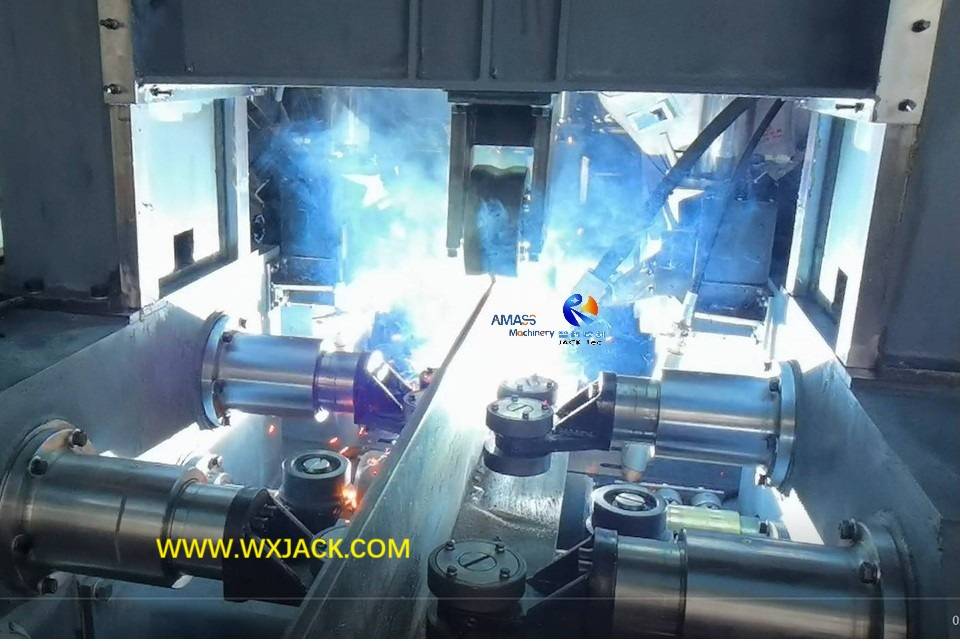

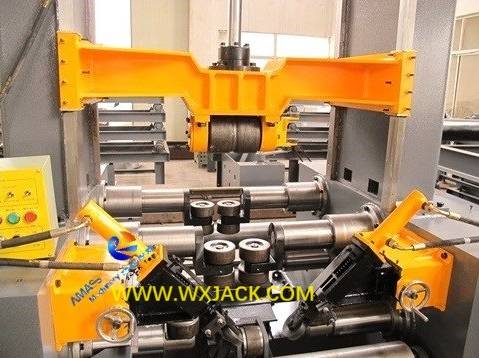

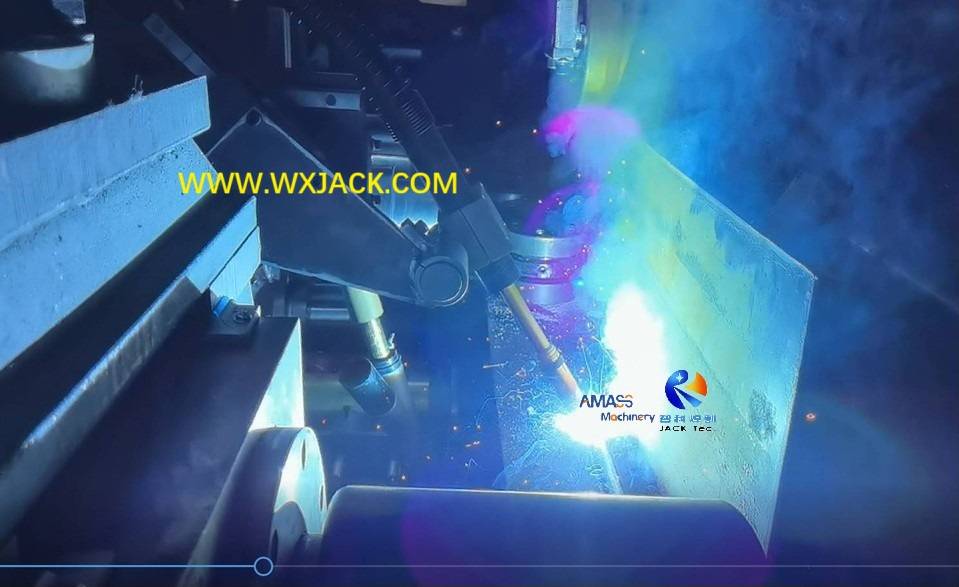

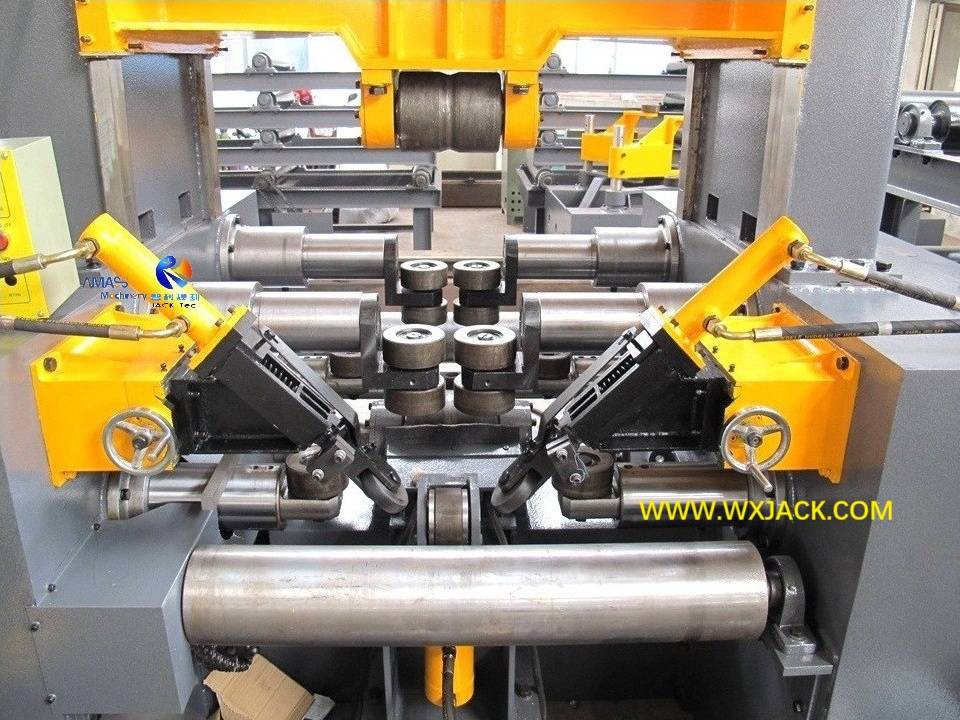

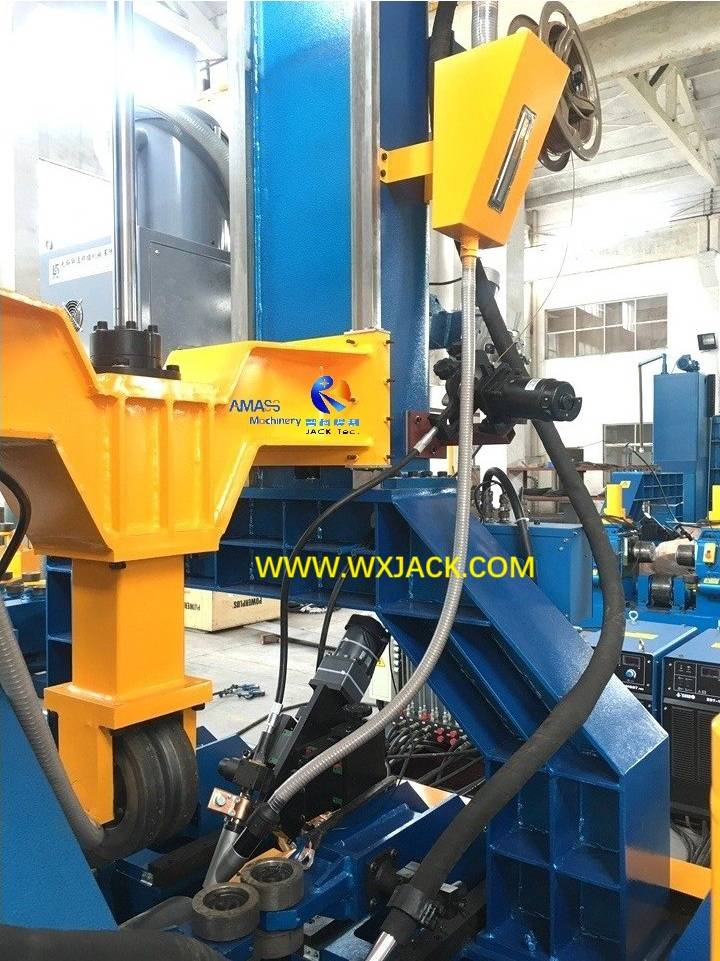

Точная подгонка и механизм сварки в машине Wuxi Jack: ( Рис.4 )

б) Структура: в одном наборе машины сборочной сборы H, в его вершине есть восемь кусочков роликов для самостоятельного выравнивания веб -сайта, и четыре куска роликов для самостоятельного выравнивания фланца на дне;

c) Блок управления: действия этих роликов выравнивания контролируются ПЛК без вмешательства человека, делая точечную сборку веб -и фланца;

3) Тонкая настройка с эксцентричными роликами самостоятельного выравнивания в машине HEAM HEAM:

а) обеспечение точности: чтобы иметь способность дальнейшего управления точной сборкой до его крайней степени, в этой машине все ролики выравнивания для Интернета и выравнивание фланца - все это эксцентричный тип;

б) эксцентричные ролики: вышеупомянутые восемь плюс четыре части, эксцентричные ролики, отмеченные красным цветом, предназначены для выполнения веб -выравнивания машины, а маркированные желтым цветом предназначены для выравнивания фланца:

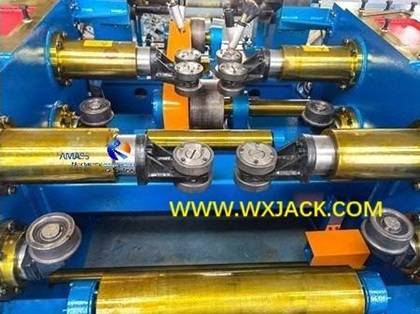

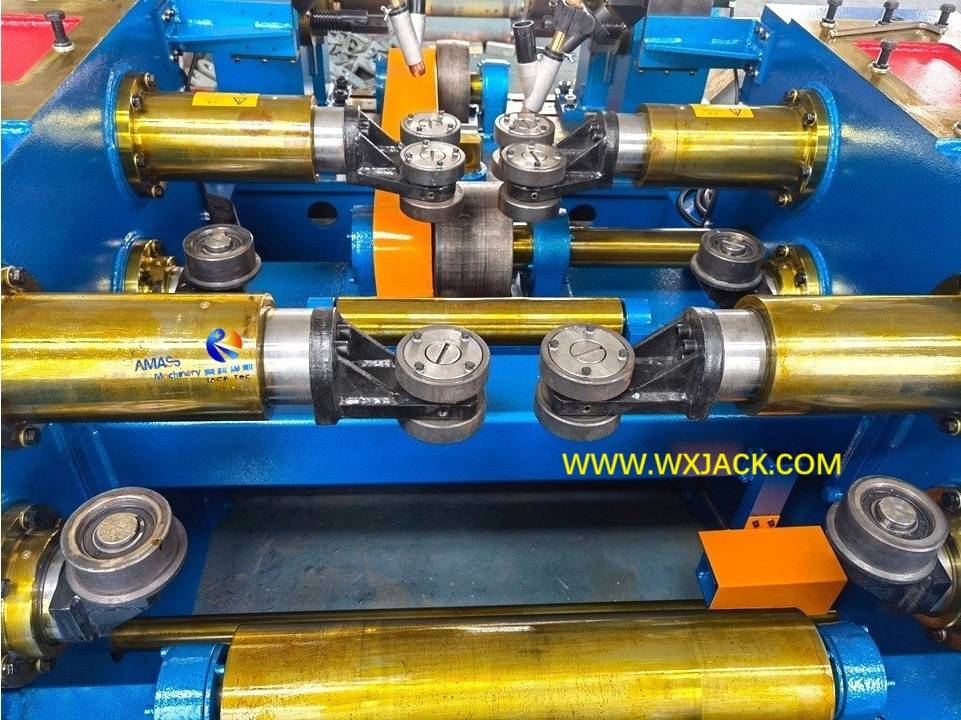

Эксцентричные ролики в точной фитинговой блоке: ( рис.5 )

б) через слот: как можно наблюдать с приведенной выше фотографии, на поверхности каждого куска выравнивания есть слот через каждую кусок выравнивания;

C) тонкая настройка для HEAM HEAM Сборки: с помощью правильного инструмента (например, драйвера болта) выравнивание роликов может иметь еще один регулируемый горизонтальный ход для получения лучшей точной степени окончательной сборки. Эта конструкция делает оборудование по -настоящему высокой точной машиной для HEAM HEAM;

4) Выравнивание терминалов веб -и фланца в машине HEAM HEAM:

Еще одна мера, представленная для гарантирования точной сборки в этом оборудовании, - это блок выравнивания терминалов Web и Flange:

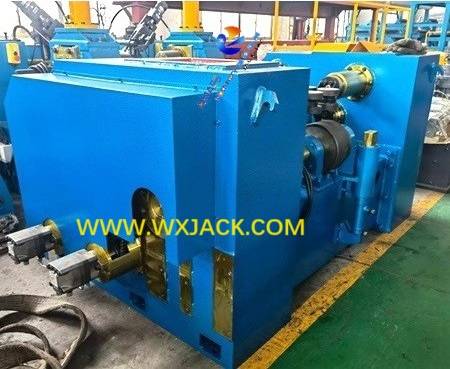

Выравнивание сети и фланца: ( рис.6 )

а) Скрытый риск: представьте, что сеть и фланцы отправляются в машину и заложены на его конвейер для сборки. И предположим, что терминалы веб -сайта и фланца не выровнены ... это простая проблема, потому что веб -сайт и фланец - это две части отдельных частей;

б) Действие по выравниванию в Интернете и фланце: здесь используется единица выравнивания терминала для решения этой проблемы на машине. В то время, когда веб -сайт и фланец отправляются на правильное место в машине, крыло цилиндров будет возведено (отмечено желтым квадратом на рисунке выше), останавливая терминалы веб -и фланца, а также выравнивание. Этот механизм вносит еще один вклад в машину;

C) Операция: этот блок работает с соответствующим переключателем переключения на эксплуатационном подвеске:

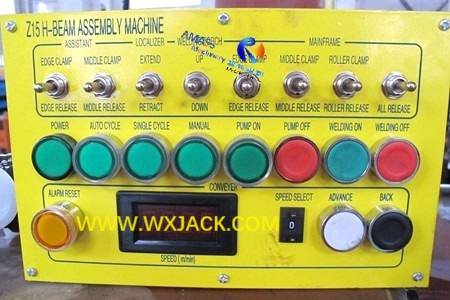

Рабочая панель Wuxi Jack H Beam Machine: ( Рис.7 )

4. Технические параметры Z15 ~ Z20 Высокая точность H Сборочная машина для сборочного балка:
