Горизонтальный вращающийся сварочный позиционер с двойным соединением

штат:
Количество:

1.     Особенности сварочного позиционера с двойным настольным приспособлением:

1)      Как видно из прилагаемых фотографий, сварочный поворотный стол с двойной столешницей получил название продукта из-за своего внешнего вида, похожего на набор сварочных приспособлений;

2)      Фактически, это оборудование для позиционирования сварки типа приспособления можно рассматривать как сварочное приспособление, установленное с моторным редуктором, для реализации вращающегося сварочного поворотного стола с приводом от двигателя;

3)      На некоторых объектах строительной техники, таких как кабина или операторская станция, такой позиционер сварки с приспособлением используется для ручной сварки.

 Прилагаемые фотографии были сделаны на таком семинаре для сварочного позиционера типа Fixture: (Рисунок 1)

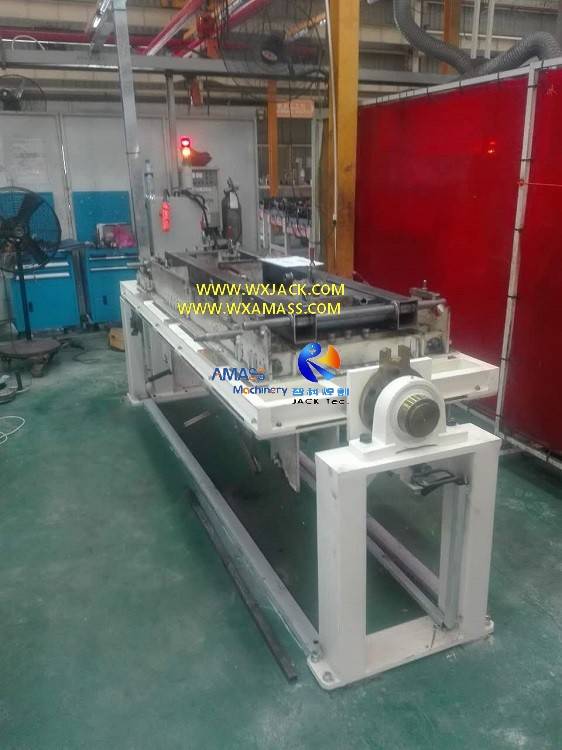

Рис. 1 Сварочный позиционер



2.     Принцип работы сварочного поворотного стола с двойным соединением:

С точки зрения принципа работы этот сварочный позиционер с приспособлением аналогичен предыдущему продукту «Универсальный сварочный позиционер с двойной столешницей»:

1)      Одна степень свободы, эта заготовка может вращаться на сварочном приспособлении вокруг вала, соединяющего два конца;

2)      0°~360° Бесконечное вращение заготовки, при постоянной или регулируемой переменной скорости сварочного поворотного стола;

3)      Вождение и бездельник: В сварочном манипуляторе одна сторона сварочного поворотного стола является приводной, а другая — толкающей.



3.     Характеристики сварочного позиционера сварочного типа с двойным столом:

С другой стороны, есть много различий в этом сварочном позиционере с двойным настольным приспособлением:

1)      Уменьшение исходного сварочного поворотного стола в сварочном позиционере:

Как видно из прилагаемых фотографий, это ослабляет конструкцию двух сварочных поворотных столов на обоих концах, приближая их к двум соединениям.Это полностью отличается от Традиционный сварочный манипулятор с двойным столом для подъема и вращения;

Тип приспособления Сварочный поворотный стол: (Рис.2)

Рис. 2. Сварочное приспособление.

2)      Укрепите промежуточный кронштейн в новый сварочный поворотный стол:

а)       Это улучшает конструкцию соединительного кронштейна, соединяющего два конца соединений, что делает его реальным сварочным поворотным столом;

б)      На самом деле, наиболее важной рабочей частью этого сварочного позиционера с приспособлением для сварки является его средняя часть промежуточного сварочного поворотного стола, который является подлинным рабочим столом этого сварочного позиционера с двойной столешницей, служащего в качестве удерживающего и поворачивающего устройства заготовки. ;

Тип приспособления Сварочный поворотный стол: (Рис.3)

Рис.3 Сварочный поворотный стол

в)       Конкретная конструкция этого промежуточного сварочного поворотного стола варьируется от случая к случаю, что аналогично единственной цели. Сварочное приспособление;

г)      Из-за его ориентации в горизонтальном направлении мы можем назвать этот тип оборудования для позиционирования сварки горизонтальным сварочным позиционером.



4.     Удобная установка заготовки на сварочный поворотный стол в сварочном позиционере типа «фиксация»:

1)      Три преимущества установки заготовки в сварочном позиционере с приспособлением:

а)       В таком приспособлении для позиционирования сварки с несколькими быстросъемными клещами, размещенными на сварочном поворотном столе, заготовка может быть установлена ​​на место и надежно закреплена за считанные секунды.Это одно из его преимуществ, заключающееся в простоте установки такого оборудования для позиционирования сварных швов;

Тип приспособления Сварочный поворотный стол: (Рис.4)

Рис. 4 Сварочный позиционер

б)      Кроме того, еще одним преимуществом этого типа горизонтального позиционера сварки является то, что блок удержания может быть зажат с обеих сторон с заготовкой.Таким образом, на таком сварочном поворотном столе одновременно можно сваривать две заготовки;

в)       3рд Сильной стороной этой двойной столешницы Тип приспособления Сварочный позиционер является его сварочный поворотный стол, который на самом деле является рабочим столом, имеет меньший уровень высоты, чем Универсальный сварочный позиционер с круглым столом, что является хорошей эргономикой для комфортного выполнения оператором сварочных работ;

Тип приспособления Сварочный поворотный стол: (Рис.5)

Рис.5 Сварочный позиционер

2)      Конструкция сварочного поворотного стола в сварочном позиционере типа «Приспособление для сварки»:

а)       Конструкция расположения быстросъемных клещей на сварочном поворотном столе позволяет фиксировать различные конструкции заготовки на этом горизонтальном позиционере сварки типа приспособления;

б)      Пока длина заготовки меньше длины сварочного поворотного стола (рабочего стола), на этом горизонтальном сварочном позиционере с приспособлением можно сваривать заготовки различной длины без необходимости регулировки обоих концов соединений;

в)       В реальном приложении два конца соединения сварочного поворотного стола фиксированы и доступны для модуляции.



5.     Краткая информация о сварочном позиционере типа «двойное настольное сварочное приспособление»:

1)      Обладая всеми вышеупомянутыми преимуществами, эти горизонтальные сварочные приспособления для сварки имеют широкое применение на заводах, производящих транспортные средства, строительную технику, инженерное оборудование и т. Д. Это производственный станок общего назначения;

2)      Эта подгруппа сварочных манипуляторов (сварочных приспособлений) должна быть классифицирована как специально изготовленная.Конструкция обеих сторон соединений и промежуточного удерживающего сварочного поворотного стола зависит от конкретных потребностей заказчика.Так что конкретных технических параметров здесь нет.
