Многофункциональный кромкофрезерный станок SXBJ-3 для обработки канавок вверх и вниз

A. Технические характеристики и функции автоматического фрезерного станка для торцевой кромки листового металла SXBJ-3:
B. Ключевые моменты и анализ производительности при работе: классификация канавок со скошенными кромками / установка фрезерных головок
C. Технические параметры SXBJ-3
штат:
Количество:

A. Технические характеристики и функции автоматического фрезерного станка SXBJ-3 для торцевой кромки листового металла:

1. Технические характеристики автоматической машины для снятия кромок с торцевых кромок листового металла SXBJ-3:

1) SXBJ-3 — самая маленькая модель Фрезерный станок с двумя головками серии SXBJ, с точки зрения хода фрезерования кромки: максимальная эффективная длина 3000 мм;

2) На прилагаемых первой, второй и ниже фотографиях показан механический основной корпус автоматического станка для снятия фасок с торцевых кромок листового металла Wuxi JACK SXBJ-3: (Рисунок 1)

Рис. 1. Фрезерный станок для торцевой кромки 72- 微信图片_2021102707532

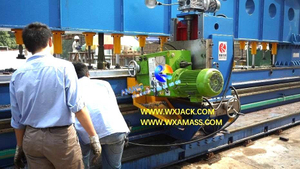

3) Для сравнения, самая большая модель в этой группе продуктов SXBJ-18 Автоматическое фрезерное оборудование для торцевой кромки листового металла;

2. Функции автоматического станка для снятия кромок с торцевых кромок листового металла SXBJ-3:

1) SXBJ-3 представляет собой компактный, но многофункциональный станок для фрезерования торцевых кромок пластин:

2) Оснащен 2 комплектами фрезерных головок с разной ориентацией сборки, на этом оборудовании для фрезерования торцевых кромок могут быть выполнены как верхние, так и прямые края, а также скосы нижних краев.Показано на фото ниже:

3) 2 комплекта кареток фрезерных головок, собранных в разных положениях, на фрезерном станке Wuxi JACK SXBJ-3 для обработки торцевых кромок: (Рис.2)

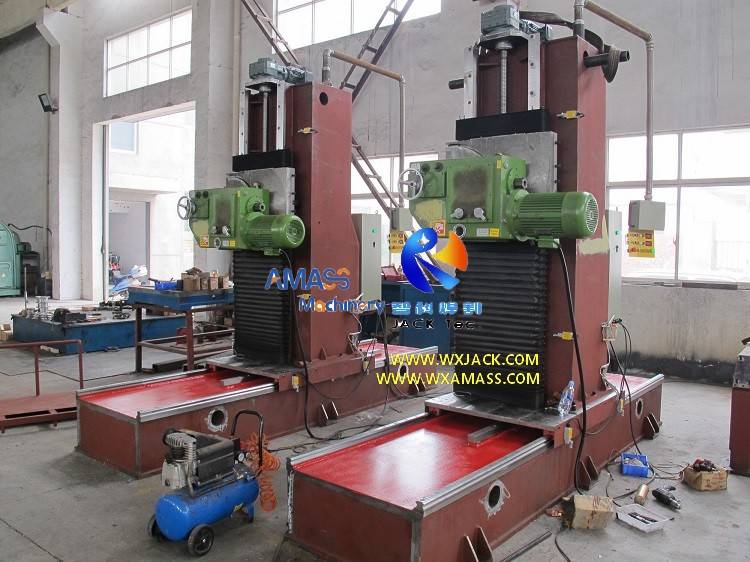

Рис. 2 Фрезерный станок для торцевой кромки 36

3. Применение станка SXBJ-3 для автоматического фрезерования торцевых кромок листового металла:

1) С макс.действительный ход снятия фаски с кромки листа 3000 мм, этот фрезерный станок SXBJ-3 с двумя головками в основном используется для одновременного выполнения сварных канавок на фасках верхней и нижней кромок, реализованных на стальных пластинах малого и среднего размера с высокой эффективностью, что нишевый продукт End Edge Beveling Machine для удовлетворения специфических требований к конкретным заготовкам;

2) Wuxi JACK SXBJ-3 Автоматический станок для снятия фаски с торцевой кромки листового металла делает нижние фаски на небольшом куске стальной пластины: (Рис.3)

Рис.3 Фрезерный станок для торцевой кромки 40

3) Преимущество: Станок для фрезерования торцевых кромок пластин SXBJ-3 очень удобен и удобен в эксплуатации: с набором рабочих подвесок, которые висят на панели управления и перемещаются вместе с фрезерной кареткой во время работы станка для снятия фаски с торцевых кромок, настройка параметров перед работой , вместе с монитором в процессе скашивания кромки листа, находятся на расстоянии вытянутой руки для оператора торцевого фрезерного станка;

4) Эксплуатация компактного фрезерного станка Wuxi JACK SXBJ-3: (Рис.4)

Рис. 4. Фрезерный станок для торцевой кромки 3.

4. Ввод в эксплуатацию автоматического станка для снятия фасок с торцевых кромок листового металла SXBJ-3:

1) То же, что и остальные модели Серия XBJ и SXBJ Автоматический фрезерный станок для торцевой кромки листового металла, этот станок для снятия кромок с торца SXBJ-3 может использоваться для выполнения сварных канавок на фасках верхней и нижней кромок, выполняемых за один ход движения каретки фрезерной головки, что достигается за счет координации двух частей кромкофрезерных головок:

2) 6 классических типов канавок X/Y/K/V, доступных для фрезерования торцевых кромок моделей SXBJ с двумя головками: (Рис.5)

Рис.5 Фрезерный станок для торцевой кромки

B. Ключевые моменты и анализ производительности при работе торцевого фрезерного станка:

1. Классификация канавок со скошенными кромками, изготовленных на станке для снятия фасок с торцевых кромок:

Для готовых изделий из автоматического станка для снятия кромок с торцевых кромок листового металла все фаски и фаски могут быть сгруппированы в три широкие категории:

1) Верхние или верхние кромки, фаски и фаски, которые могут быть изготовлены на станке для снятия фаски с торцевой кромки листового металла: (Рис.6)

Рис. 6. Фрезерный станок для торцевой кромки 14.

2) Нижние или нижние кромки фасок и фасок, которые могут быть изготовлены на фрезерном станке с двумя головками из листового металла;(Рис.7)

Рис. 7. Фрезерный станок для торцевой кромки 162.

3) Прямые или наклонные кромки и канавки, которые могут быть изготовлены на станке для снятия кромок с торцевых кромок листового металла;(Рис.8)

Рис. 8. Фрезерный станок для торцевой кромки 24.

2. Установка фрезерных головок на фрезерный станок с двумя головками:

1) Ориентация фрезерных головок на станке для снятия кромок с торца пластины определяет, что он может выбрать только один тип категорий.:

а) Либо для выполнения фасок и скосов верхней кромки вместе с прямыми и наклонными кромками;

б) или для изготовления фасок и скосов нижних кромок;

2) За один ход скашивания кромки листа на фрезерном станке с торцевой кромкой пластины фрезерная головка предыдущего типа может выполнять только один тип фаски: фаска верхней кромки или канавка с прямой кромкой на станке для снятия фаски с торцевой кромки;

3) Предположим, что необходимы оба типа обработки канавок, фрезерная головка должна иметь заднюю и

четвертый двухкратный рабочий ход по рабочему столу станка для снятия фасок с торцевой кромки листа;

3. В этом смысле, для выполнения сложной заготовки с канавками на верхней, нижней и прямой кромках, на фрезерном станке для обработки торцевых кромок необходимо:

1) В фрезерном станке с торцевой кромкой листового металла серии SXBJ с двумя головками основные этапы включают один раз загрузку и разгрузку стального листа заготовки и два раза запуск двух комплектов каретки фрезерной головки;

2) Как и в случае оборудования для фрезерования торцевых кромок пластин с одной головкой, основной этап включает два раза загрузку и разгрузку, поворот заготовки на 180 ° и три раза запуск фрезерного блока в станке для фрезерования торцевых кромок;

3) Это показывает разницу в производительности между Модели SXBJ с двойной головкой и модели XBJ с одной головкой Фрезерный станок для торцевой кромки листового металла.

C. Технические параметры автоматического фрезерного станка SXBJ-3 для торцевой кромки листового металла:

Ниже приведены технические параметры этого автоматического станка для снятия фаски с торца листового металла SXBJ-3 с двумя головками:

Модель

Технический параметр

Многофункциональное нарезание канавок вверх и вниз

SXBJ-3 Двойная головка Автоматическая машина для снятия кромок с торцевой кромки листового металла

Пластина из листового металла Макс.Длина фрезерования кромки

3000 мм

Пластина из листового металла Макс.Ширина фрезерования кромки

3000 мм

Диапазон толщины листового металла для снятия фаски с кромки листового металла

6~40 мм (по требованию заказчика)

Количество приводных домкратов с гидравлическим цилиндром

8 штук

Диапазон угла фрезерования фрезерного агрегата с верхней кромкой

от 0° до +80°

Угол фрезерования нижней кромки фрезерного агрегата

от -45° до 0°

Мощность и обороты фрезерной головки

7,5 кВт, 1440 об/мин (доступна более высокая мощность)

Скорость вращения шпинделя кромочной фрезерной головки

75 ~ 420 об/мин, 6 ступеней маховиком

Гидравлический силовой двигатель

5,5 кВт

Ход шпинделя

100 мм

Количество фрезерных головок

2 комплекта

Рабочая скорость фрезерования кромок

150~1000 мм/мин.Бесступенчатое управление с инвертором

Холостой ход Высокая скорость фрезерной каретки

4000 мм/мин.

Применимый диаметр лицевой пластины

D=Ø125 ~ Ø320мм (Ø200мм при доставке)

Ширина рабочего стола

450 мм

Высота рабочего стола

1050 мм
