1) По сравнению с механической машиной для правки двутавровых балок серии HYJ, гидравлическое оборудование для правки фланцев двутавровой балки серии YTJ можно рассматривать как тяжелое оборудование в своем семействе продуктов;
2) Мощность правки гидравлической машины для правки двутавровых балок YTJ может составлять от 50 мм до 80 мм, по сравнению с 40 мм в механической машине для правки двутавровых балок серии HYJ;
3) Это подразделение гидравлической машины для правки двутавровых балок YTJ обычно применяется в тяжелых условиях. Линия по производству двутавровых балок.
На основе механической машины для правки двутавровых балок серии HYJ мы можем лучше понять гидравлическую машину для правки двутавровых балок серии YTJ с точки зрения одинаковых точек и различных точек, как показано ниже:
а) Рабочая цель: Как и механический тип HYJ, гидравлический тип YTJ также используется для выпрямления деформации полки двутавровой балки после Двутавровая балка SAW;

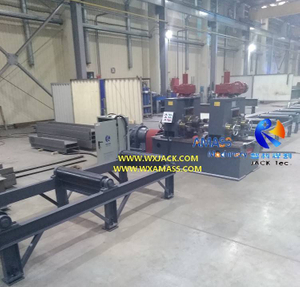

б) Положение заготовки: То же, что и механический тип, во время правки на гидравлическом станке для правки двутавровых балок большой мощности двутавровая балка также устанавливается в положение «стоя» или фланец в вертикальном направлении, см. рисунок ниже: (Рисунок 1)
а) Принцип выпрямления: Гидравлическое оборудование для правки полки двутавровой балки YTJ60 и YTJ80 для тяжелых условий эксплуатации работает в отличается от HYJ механического типа, а также гидравлического типа YTJ40 и YTJ60, он будет представлен в разделе продуктов YTJ-60 Тяжелая машина для правки фланцев двутавровой балки;

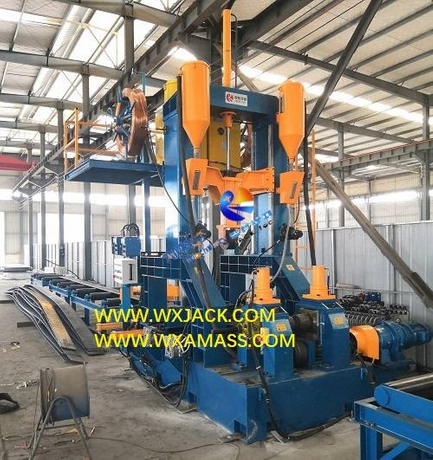

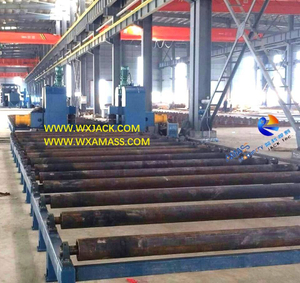

(Рис.2,3)
б) Марка стали: Двутавровая балка, выпрямляемая с помощью гидравлического и механического оборудования, отличается: Машина для правки двутавровой балки HYJ Mechanical предназначена для китайского сорта Q235 с пределом прочности на растяжение 370~510 МПа;В то время как YTJ гидравлическая машина для правки фланцев двутавровой балки предназначена для китайского сорта Q345 с пределом прочности на растяжение 510 ~ 600 МПа;

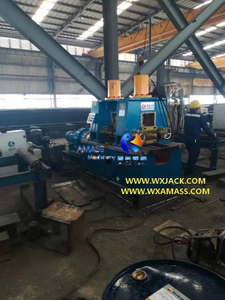

в) Выпрямление движущей силы: Отличается от HYJ механического типа, операция правки гидравлического оборудования для правки полки двутавровой балки YTJ приводится в действие гидравлической системой вместо мотор-редуктора.Следовательно, он имеет более высокую пропускную способность с точки зрения толщины полки, которую можно выпрямить; (Рис.4)
г) Область применения: Отличается от механического типа, гидравлический Тяжелый станок для правки фланцев двутавровой балки используется нечасто. на автоматической линии по производству двутавровых балок для легких и средних нагрузок.Поскольку механический тип может удовлетворить спрос на большинство правил правки двутавровых балок, производимых с помощью автоматической линии;
д) Диапазон толщины фланца: Для стандартной гидравлической машины для правки двутавровых балок ее нижний предел составляет верхний предел механического типа 40 мм;Верхний предел составляет 80 мм (YTJ80).И мы можем производить специальный тип оборудования с большей производительностью, если это необходимо клиенту;
е) Сценарий приложения: Гидравлическая машина для правки двутавровых балок для тяжелого режима работы обычно применяется на объектах и стройплощадках, где необходимо выпрямить заготовку чрезмерной толщины, например, на тепловом двигателе, раме конструкции для поддержки котла или печи или в большом цехе металлоконструкций;
г) Заготовка тире: В гидравлическом тяжелом оборудовании для правки фланцев двутавровой балки это обычно двутавровая балка малого поперечного размера с большой толщиной.
Один оператор может управлять рабочим процессом гидравлической машины для правки двутавровых балок серии YTJ, включая работы по загрузке, разгрузке и выпрямлению;
а) Существует четыре модели YTJ-40/50/60/80 на выбор в зависимости от толщины полки и стенки гидравлической машины для правки двутавровых балок для тяжелых условий эксплуатации;
б) Кроме того, как упоминалось ранее в этом разделе продукции, у нас есть возможность спроектировать и изготовить на заказ гидравлический станок для правки двутавровых балок большой мощности с толщиной полки более 80 мм.
Параметры стандартных моделей гидравлических станков для правки двутавровых балок большой мощности см. в таблице ниже.Мы видим, что существует два диапазона YTJ40/50/60 и YTJ-80:
ПАРАМЕТР | MODEL Машина для правки фланцев двутавровой балки | ПРИМЕЧАНИЕ | |||
ЮТДЖ-40 | YTJ-50 | ЮТДЖ-60 | ЮТДЖ-80 | Специальное предложение | |
Сила выпрямления | Гидравлическая насосная станция | ||||
Материал двутавровой балки | Прочность на растяжение 510~600 МПа | ||||
Макс.Толщина фланца (с) (мм) (Для Q345-A, предел прочности при растяжении ≤600 МПа) | 40 | 50 | 60 | 80 | |
Ширина фланца (b) (мм) | 200 - 800 | 300 ~ 1200 | |||
Толщина стенки (а) (мм) | ≤40 | ≤50 | ≤60 | ≤60 | |
Высота полотна (ч) (мм) | 200~ 1500 | 500 ~ 2500 | |||
Скорость выпрямления (мм/мин) | ≈9000 | ≈6300 | |||
Источник питания | 3P 380 В, 50 Гц (китайский стандарт мощности; может соответствовать национальному стандарту заказчика) |
