Тип колонки LHC Автоматический HEAM BEAR SUMEND ARC СВОЙСТВА

1. Рабочая манера LHC Column H Beam Saw Welding Machine в автоматической линии:

Работая в качестве одного из основных оборудования в производственной линии автоматического HEAM, модель LHC представляет собой типичную автоматическую машину для погружения в булочку I -луча (I Beam является синонимом H Beam) с точки зрения:

1)  управление и эксплуатацию машины;

2) заготовка H Луч, кормление, переворачивание и отправка;

3) Управление сцеплением с другой производственной машиной H Beam в линии.

2. Уникальность колонны LHC C -лучевой сварки Gantry Gaintry Machine:

Распределение того же режима сварки и оборудования для сварки и оборудования LHT и LHA Models , модель LHC модели LHC модели LHC Model

1)  Основная структура каркаса --- одна сторона, работающая нависающей тележкой по сравнению с двойной рабочей платанной рамой в оборудовании моделей LHT и LHA:

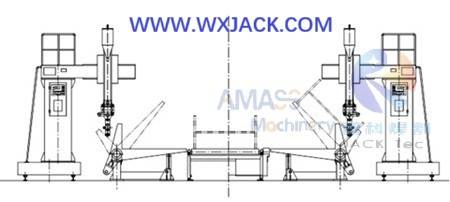

Дизайн печати на макете 2 набора LHC в автоматической линии H Beam: ( Рис.1 )

2)  Количество сварки -один набор в модельной машине LHC, по сравнению с двумя наборами в случае моделей Gantry Frame LHA и моделей LHT T рамка H Beam Сварка);

3)  Следовательно, продуктивность на H Beam Saw --- в любой момент, один кусок H Beam сварка в модели LHC , по сравнению с двумя частями H Beam может быть сварен одновременно в машине моделей LHA и LHT .

3. Технический аспект модели LHC  Column H Beam Сварочная машина:

Дополнение на модельную машину LHC:

1)   Электрическая плата управления колонкой LHC H Beam Saw Saw Welding Machine:

Компактная конструкция: шкаф для управления машиной помещается в колонку движущейся тележки двигателя, что означает, что он невидим снаружи. Это отличается от модельных машин LHA и LHT. Такая конструкция может сделать корпус машины модельной машины LHC имеет простую, открытую и закрытую структуру:

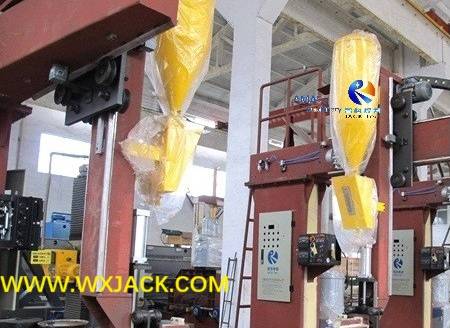

Электрическая плата управления (внутри вертикального столбца) и рабочая панель Wuxi Jack LHC H Beam Сварочная машина: ( Рис.2 )

2) Рельсовый пролет из колонны HC HEAM Сварка:

Эта спецификация в модели LHC намного меньше, чем в моделях LHA и LHT: 1150 мм пролета рельса в модели LHC   по сравнению с 4000 ~ 5500 мм в моделях LHA и LHT. Это определяется специальностью его механической структуры рамы;

3) Длина рельса стандартного LHC I Beam Beam Bearced Arc Weling Machine:

а)  в машине конструкции столбцов модели LHC он на 3000 мм короче, чем в моделях LHA и LHT: 15 -метровый рельс Lengt в LHC, по сравнению с длиной 18 м в машине моделей LHA и LHT, и, следовательно, законченная длина луча H, полученная более короче ( 12 м против 15 м );

б) конечно, эта спецификация может быть специальной;

4) Управление блокировкой LHC Column H Beam Saw Saw Welding Machine:

а) переключатель с переворотом на 90 ° /180 ° перевернутой стойки и стальным конвейером в передней части и задней части каждого набора структурированной машины колонны LHC реализуется с помощью толчков и переключателей, интегрированных на его рабочей панели (LHC);

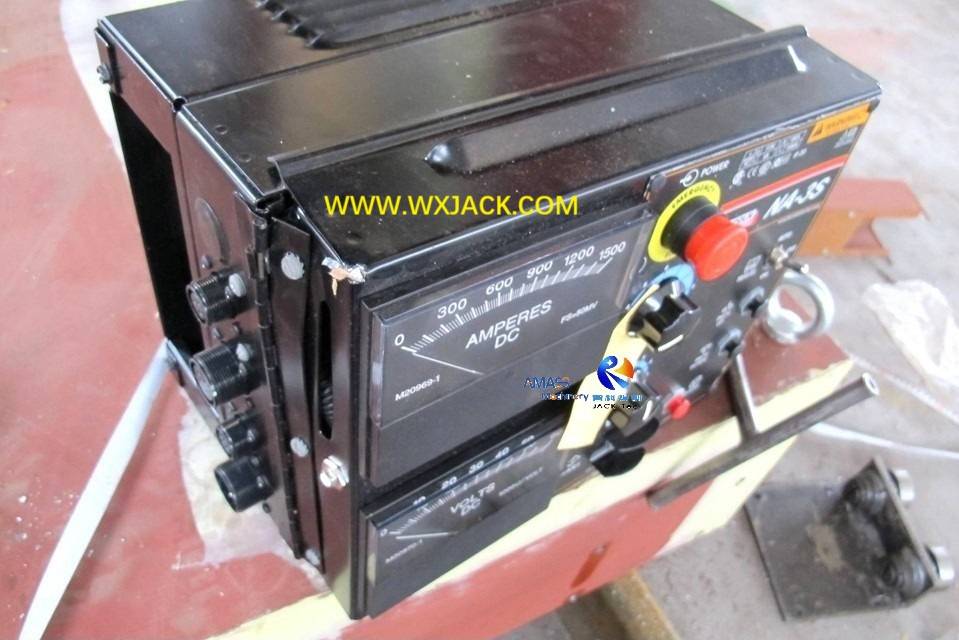

Операционная панель Wuxi Jack Export LHC Machine: ( Рис.3 )

б)  это означает, что работа в рамках автоматической производственной линии HEAM , Model Machine LHC не только имеет функцию самого управления, но и функцию вспомогательного оборудования линии;

4. Блок трассировки сварной дуги, приложенная в машине для сварки пучка LHC .

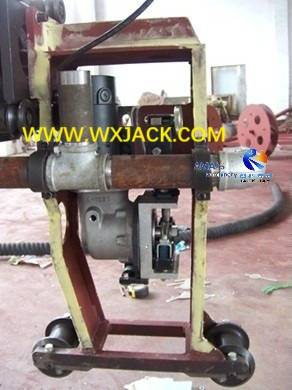

Механический пневматический сварки сварки привода в машине Wuxi Jack: ( Рис.4 )

1)  Это разработано и производится командой Wuxi Jack Engineering and Production. Это установка и отслеживание для управления процессом сварки пилы во время производства H Beam;

2) Этот блок является механическим типом для управления движением сварки факела в трех оси ( x , y , z ). Пожалуйста, проверьте вышеупомянутое изображение на его структуре;

3) Управление движением на блок отслеживания дуги H Beam Saw Welding Machine:

а)  вертикальным направлением является пневматический тип (приводный с воздушным цилиндром);

б) горизонтальное и вращательное направление - это плавающий тип;

4)    Роль трассировки сварки дуги в  сварке -сварке H Beam Gantry:

Этот блок делает сварочную факел сварочной факела, направленной на сварочный шов на протяжении всего процесса сварки:

а)   Когда сварочный швар отклоняется влево или вправо, стойка для трассировки сварной дуги автоматически регулируется вдоль поперечной перевозки машины при действии пружины;

б)  Когда сварочный шов отклоняется вверх и вниз, валик управление будет регулировать сварочный факел вдоль вертикального направления с помощью воздушного цилиндра.

5. Технические параметры LHC Column H Beam Saw Welding Machine:
