RH-200

1. Применение машины для раздувающей и округления RH2000

1) Машина по округлению края пластины  RH2000 для портового механизма является средней моделью своего семейства продуктов, которая используется для обрезки на различных размерах металлических пластин перед изготовлением и / или покраски;

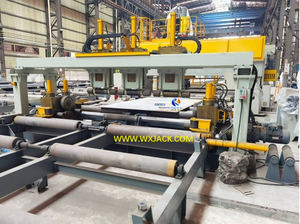

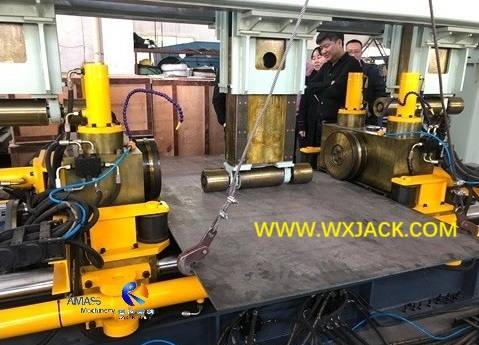

2)  Клиент имеет принятие на модель Wuxi Jack RH2000 до его доставки:   ( Рис.1 )

2. Принцип округления серии RH Автоматической кромки пластин

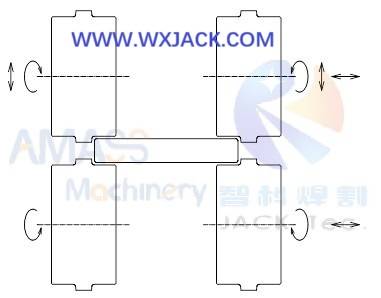

Ниже  эскиз - иллюстрация по принципу округления из серии RH серии

1)  Общий дизайн: Как вы можете проверить из вышеуказанного эскиза, есть две пары закругленных роликов, установленных на левой и правой сторонах блок округления края, внутри механической рамы машины;

2)  Количество: каждая пара рулонов с округлым краем имеет верхнюю и нижнюю часть по одному кусочку округлого ролика каждый;

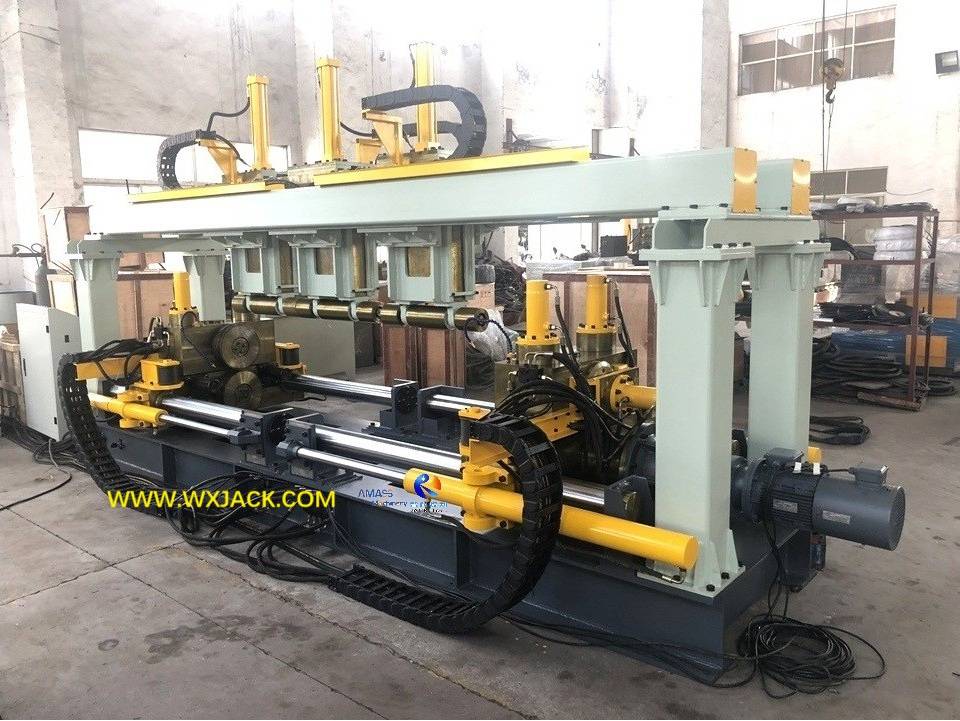

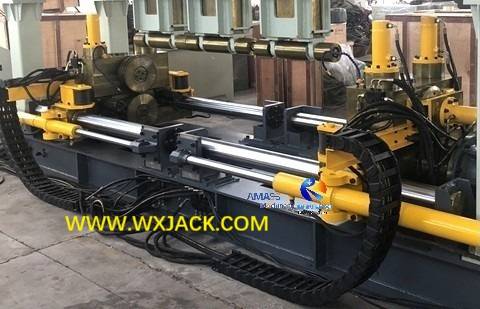

3) Рулоты с загрязнением нижнего края приводятся вдоль циклоидного двигателя вдоль него. Или, другими словами, в одном наборе машины для разграбления с краем, есть 2 набора циклоидных двигателей передач, установленных в левой и правой стороне основной рамы машины, соответственно, для управления обеих сторон нижних закругленных роликов вдоль поперечного направления. Пожалуйста, проверьте прикрепленное и ниже изображение:

2 пары края ( полностью 4 кусочки

4) Теория привода:   во время работы машины для округления Edge два куска нижних закругленных роликов вращаются, приводимы в движение циклоидными двигателями и, таким образом, в свою очередь приводят к вращению своих верховья -округлых роликов;

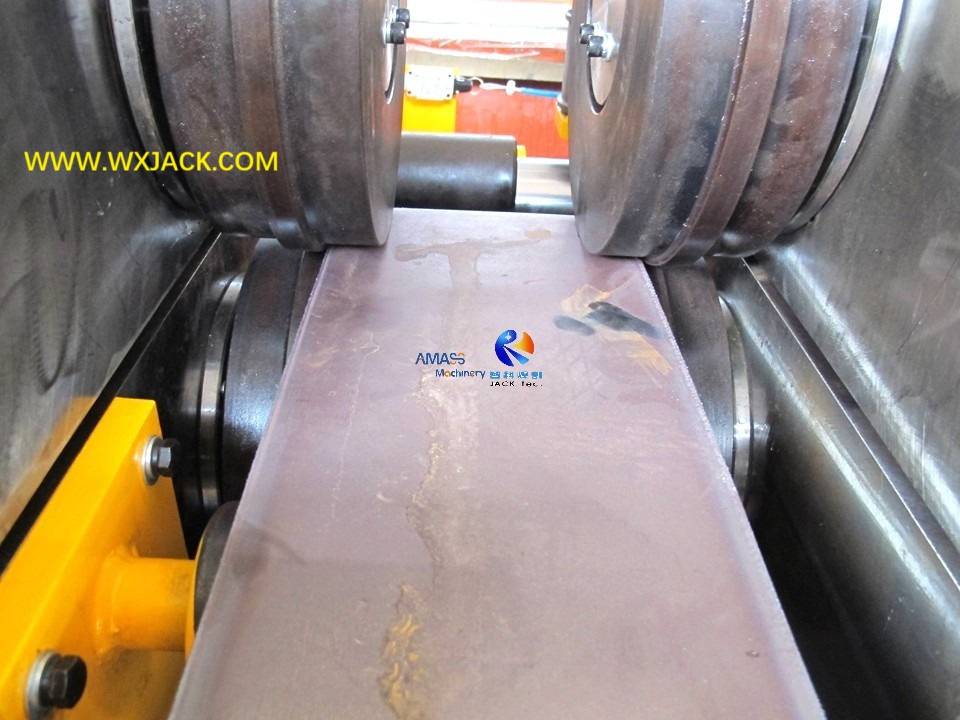

5) Четыре кусочка округлых роликов образуют полость внутри машины, с целью получения высокой эффективности и качества округления на рабочих частях;

6) Операция по округлению края:   во время работы заготовка (пластина с листовым металлом) движется вперед, проходя через этот край, округлый и обрезка полости, одновременно подстригая и закругленные и округлые, выполняя задачу разрабатывания и закругления, в этом наборе машины серии RH;

7) Связанная машина: это может напоминать вам принцип выпрямления на машине выпрямляющей луча Определенно, между двумя типами оборудования есть что -то подобное. Все стандартные модели серии RH Series Marge Crounding Machine, не только H. RH2000 этой секции продукта, но и RH1000 , RH1500 и RH3000 , все они имеют один и тот же процесс округления края, что и представлено здесь.

3. Регулировка роликов за округление в машине по округлой краю RH2000 :

1) Предварительное условие работы:  из приведенного выше принципа округления внутри этой машины для обрезки тарелки мы видим, что необходимым условием для правильной работы является надлежащая регулировка на четырех кусках краевых роликов, убедившись, что ролики склоняются к верхней/ нижней части, и латеральные поверхности рабочих частей твердо;

2) Для этой цели, перед операцией округления в этой машине, обязательно управляйте положением четырех кусков закругленных роликов с помощью соответствующих кнопок на подвеске для машины. Пожалуйста, проверьте прикрепленное и ниже фото:

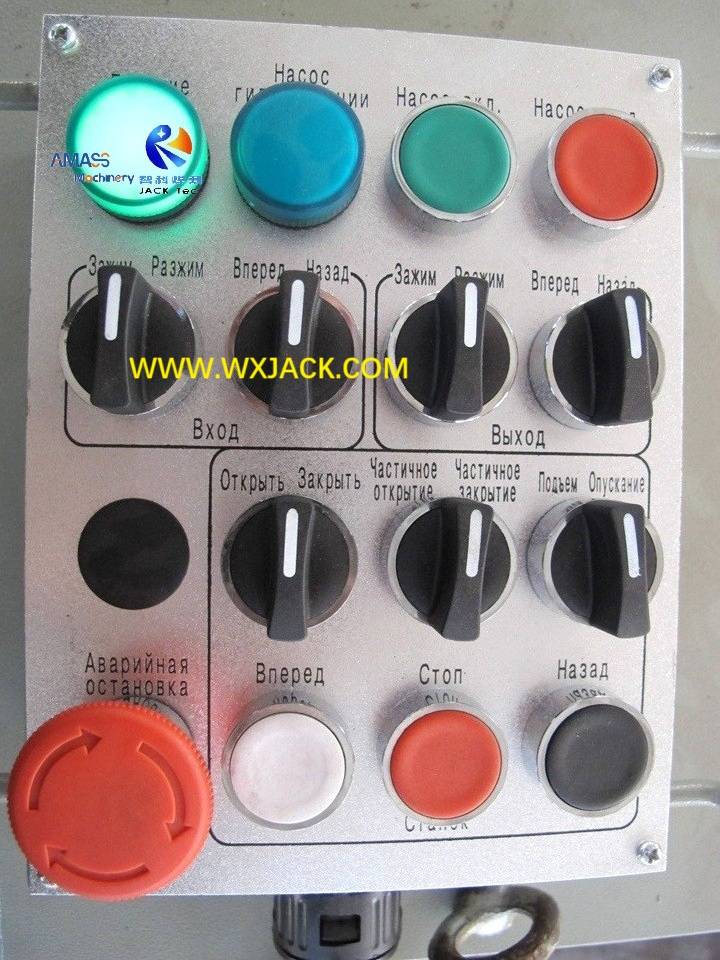

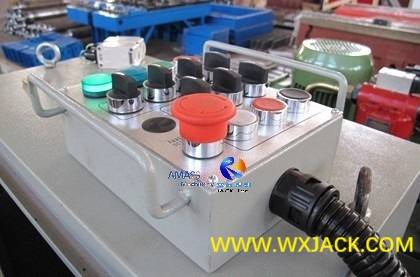

Ручная работа по эксплуатации машины: ( Рис.4 )

3)   Режим привода на грани с краем: во время работы этой машины для обрезки с табличкой, движение четырех кусочков округлых роликов приводится в движение гидравлическим масляным цилиндром. Пожалуйста, проверьте прикрепленное и ниже изображение:

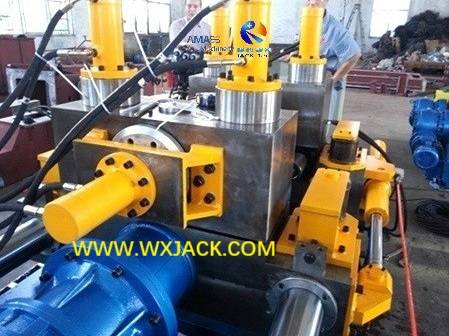

Масляные цилиндры Wuxi Jack RH Machine: ( Рис.5 )

4)   Существует два набора вертикальных нефтяных цилиндров вверх и вниз, которые собираются соответственно на каждой стороне края, окружающих ролики, заставляя верхние закругленные ролики вверх и вниз, обслуживая различную толщину заготовков в машине;

5) Регулировка на основе ширины пластины:    горизонтальное движение краевых роликов, округлых, также приводится в движение масляным цилиндром. Как представлено в предыдущих разделах модельной машины RH1500 , есть левая и правая, передняя и сзади, полностью четыре набора масляных цилиндров, для того, чтобы водить ролики округления края, движущиеся в сторону или вдали от заготовки, для регулировки на основе ширины заготовки (стальная пластина).

4. Технические параметры машины RH2000 The Fear Edge Edgring and Rounding:
