Универсальная машина для стыкового соединения пластин MP25 с полным проплавлением

В отличие от большинства машин с одной функцией, у которых рабочие органы установлены на одном месте, машина для стыковой сварки пластин серии MP имеет обе стороны портальной платформы, оснащенные функциональными узлами: одна сторона с тройной резкой, а другая сторона с стыковым соединением расплава. посредством сварки.

1.     Схема машины для стыковой сварки пластин MP25:

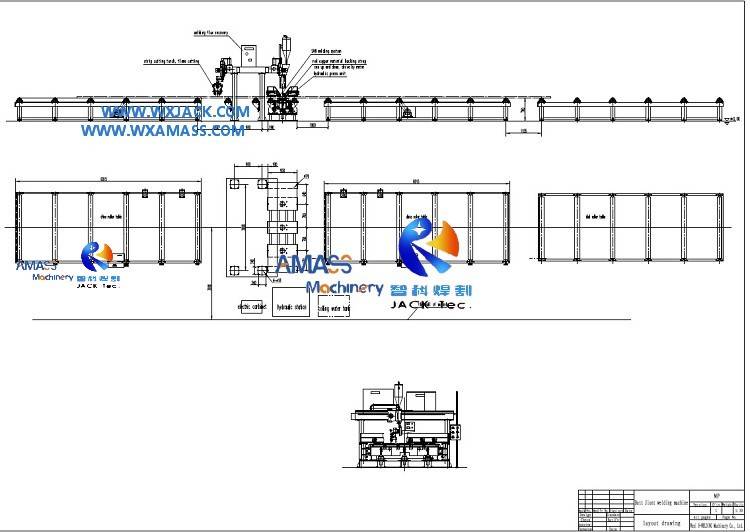

Компоновочный чертеж машины для плоскостыковой сварки серии MP см. 2^й эскиз:

1)       Учитывая увеличенную длину после стыка пластин, выходной конвейер машины для плоскостыковой сварки в 2 раза длиннее входного конвейера: 15~18м против 6~9м в зависимости от требований заказчика.По той же причине на входном конвейере имеется один сегмент приводного типа, а на выходном конвейере два сегмента приводного типа;

2)       Первая фотография была сделана на основной рабочей стороне (задней стороне) машины для стыковой сварки пластин: Машина для стыковой сварки плоских стыков, на которой расположен рабочий стол для стыковой сварки и собранный комплекс горелки для стыковой сварки.Машина для сварки стыков пластин серии MP не требует подготовки фундамента перед вводом в эксплуатацию.Вместо этого просто надежно закрепите стол для стыковой сварки / портальную платформу / входные и выходные конвейеры на полу мастерской с помощью анкерных болтов;

3)       Расположение вспомогательных функциональных групп в машине для плоскостыковой сварки:

В вертикальном виде 2^й На иллюстрации, помимо основного корпуса машины для стыковой сварки пластин серии MP, имеется несколько важных функциональных механизмов, которые необходимы для нормальной работы машины для стыковой сварки плоских стыков:

а)       Электрический шкаф и соответствующая панель управления, который стоит на площадке мастерской рядом с портальной площадкой;

б)      Гидравлическая насосная станция, который является источником питания при работе масляных цилиндров, придающих усилие прижимным блокам для зажима заготовок.Этот блок собран вместе с панелью управления машины для плоскостыковой сварки;

в)       Водный танк: Это экономит циркулирующую охлаждающую воду, проходящую через медные прокладки длиной 2,5 м в аппарате для плоскостыковой сварки MP25 (зависит от действительного рабочего хода соответствующей модели) и обратно в резервуар для воды, и снова входит в медные прокладки --- такие движения по кругу в течение всего процесса стыковой сварки на машине для стыковой сварки пластин серии MP.Этот резервуар для воды также расположен рядом с электрическим шкафом и насосной станцией машины;

г)      Источник питания для стыковой сварки и блок восстановления флюса: Учитывая простоту и удобство эксплуатации, эти две большие и важные функциональные группы размещены на верхней части портальной платформы, рядом с точкой стыковой сварки аппарата для плоской стыковой сварки.Пульт управления источником питания для стыковой сварки установлен на подвижной тележке, чтобы оператор мог регулировать параметры сварки во время работы машины для стыковой сварки пластин, как показано на рис.^й Фото.

2.     Общий порядок работы машины для сварки стыков пластин серии MP:

1)       Благодаря технологии проплавления, или односторонней сварке и двусторонней формовке, исходные материалы стальных листов с оригинальной прямой кромкой проходят через машину плоскостыковой сварки MP25, сначала кромки стыка фрезеруются одна за другой с помощью пламени. тройная резка на передней стороне портальной платформы, как показано на рисунке 3.^рд Фото;

2)       Затем пройдите вперед к задней стороне портальной балки, чтобы выполнить стыковую сварку плавлением на машине для сварки стыков пластин, как показано на первой фотографии;

3)       Управление рабочими этапами/рабочей логикой машины для сварки стыков пластин осуществляется с панели управления машины, как показано на рисунке 5.^й Фото;Управление параметрами проплавления стыковой сварки осуществляется на пульте управления сварочным источником питания, как показано на рис. 4.^й Фото;

4)       Дополнение на машине для стыковой сварки пластин МП25:

а)       Технологический процесс аппарата для сварки плоских стыков см. в разделе «Продукция» 'Машина для стыковой сварки пластин MP20';

б)      Технические характеристики аппарата для плоской стыковой сварки см. в разделе «Продукт»MP40 Высококачественная машина для плоскостыковой сварки';

в)       Рабочие требования к плоскостыковому сварочному аппарату см. в разделе о продукте 'MP45 Автоматическая машина для сварки стыков пластин';

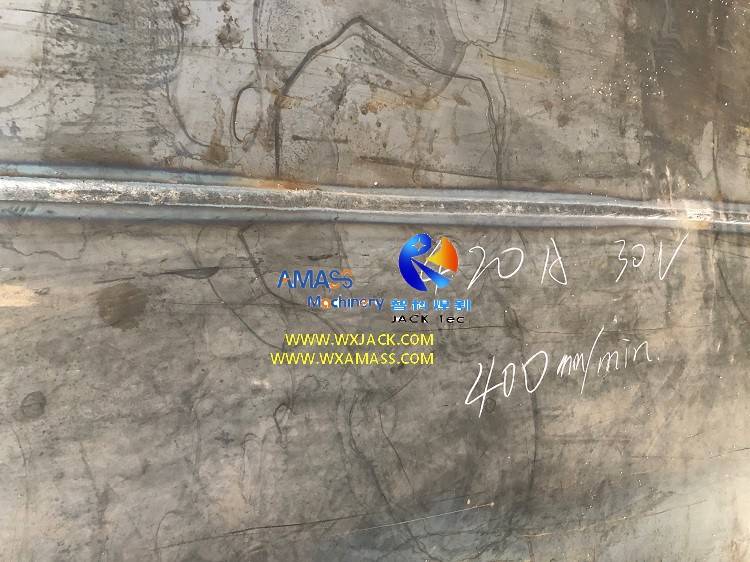

г)      Готовое качество стыкового шва пластин с проплавлением в аппарате для плоской стыковой сварки, пожалуйста, проверьте 6^й Фото.

3.     Технические параметры машины для стыковой сварки пластин MP25:

Ниже приведены технические параметры машины для стыковой сварки пластин MP25 общего назначения:
