LHZ Высокоэффективный сварочный манипулятор с поперечным скольжением и пилой

A. Сварка манипулятора с конкретными режимами сварки:

1) Режим сварки:  из этого раздела продукта введение в специальную сварку и бум с точки зрения принятого режима сварки. Мы выбираем три чаще всего выбранного режима сварки: пила (погруженная дуговая сварка)/ GMAW/ полоска и начинаем с режима сварки с самым широким применением: SAW;

2) где используется:  Свежий сварки манипулятор обычно работают в стиле сварки , работая с сварочным роликовым слоем и системой сварки, для завершения сварки продольного и окружного шва на внешних и внутренних поверхностях резервуаров/ цилиндров/ судна. Показано, как ниже:

Пила для производства больших резервуаров: ( Рис.1 )

3) По этой причине эта группа сварочной машины также может быть названа как сварочная машина.

B. Специальности автоматической сварочной колонны и стрелы с сваркой резервуара:

1. Применимый диапазон спецификации заготовки с погруженной дуговой сваркой:

Это используется в поле сварки из углеродистой стали высокой толщины (выше 12 мм) при производстве средних и крупных труб;

2.   Расходные материалы сварки пилы:  ( Рис.2 )

В зависимости от толщины резервуаров/ цилиндров/ сосудов, сплошные провода больших диаметров представляют собой расходные материалы для пилиной сварки, в диаметрах φ2,5 мм/ φ3mm/ φ4mm и т. Д.;

3. Рекомендуемые конфигурации пилую сварки и бум:

В этом поперечном сварочном механизме, помимо пищевого питания, должен также быть пил -проводчик (обычно поставляется вместе с пищевым пищевым питательным источником в качестве полного набора, поставляемого от поставщика):

1) блок восстановления сварки потока;

2) Трекер сварного шва необходим для гарантирования высококачественного качества сварки в этой сварочной машине. Для введения на блок трекера сварки, пожалуйста, проверьте предыдущий раздел продукта 'Высокий точный манипулятор сварной машины с трекером шва ';

3) Для получения удовлетворительного качества внутренней сварки внутри заготовки с небольшим диаметром видеомонитор - это плюс, который будет оснащен в этой колонке поперечной слайд -пилы и сварки бум:

Видеомонитор как дополнительный по функции:  ( Рис.3 )

4. Марка сварки пилы, которая будет применена в сварке пила: манипулятор сварки:

Рекомендуемый дополнительный выбор:

1) Шведский Эсаб (LAF1601);

2) США Линкольн (DC1000/ DC1500);

3) китайский уюань (ZD7-630);

5. Модели и конфигурации пилую сварки и бум:

Все спецификации сварочной машины манипулятора доступны для погруженной дуговой сварки:

1 ) моторный привод/  ручной поворот колонны .

2) Стационарная сварочная машина для перемещения моторного привода;

3) Световая служба / Средняя служба / тяжелая сварочная машина для танков;

6. Расположение подразделений сварки в пила -сварке манипулятора:

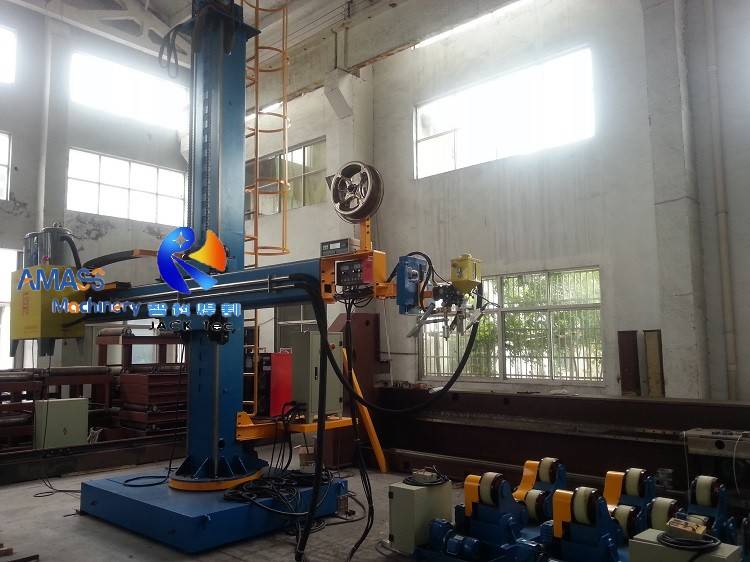

Пожалуйста, проверьте ниже изображение, типичный набор сварочной машины Wuxi Jack M -Anipulation  с погруженной дуговой сваркой:   ( Рис.4 )

1) ' 1'  - Консоль управления сварки шва -трекера;

2) ' 2' - Консоль управления пила -сварки питания, интеграция управления питателем для сварочного провода;

3) ' 3' - Трекер сварки шва/ небольшой поперечный слайд для манипулирования положением факела/ сварка бункера/ видеомонитора;

4) ' 4' - проводная катушка в центре сварки;

5) ' 5' - блок восстановления сварки потока;

6) ' 6' - трубопровод для кормления сварки и потока утилизации соответственно;

7. Применение способа пилы сварки манипулятора:

1) Сварка манипулятора пилы может работать индивидуально;

2) Кроме того, с целью выполнения как внутренней, так и внешней, а также продольной и круглосуточной сварки шва эта колонка и бум и стрела часто работают вместе с ротатором сварки и другим сварочным оборудованием. Таким образом, должен быть интерфейс для общения с внешними единицами в системе управления сварки манипулятора;

8. Структура питания для пилы и бум:

Сварка у пилы имеет большой ток сварки (1000a/ 1500a). Таким образом, на рабочем месте, где есть сварочный манипулятор с установленной погруженной дуговой сваркой, емкость должна быть не менее 100 кВА или более, в зависимости от фактической практики.

C. Технические параметры сварки манипулятора с погруженной дуговой сваркой:
