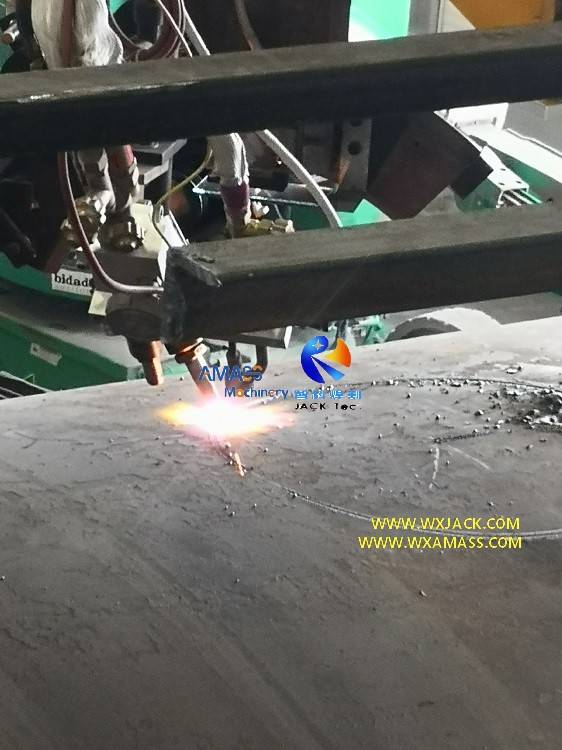

A. Применимый диапазон 6-осевой 1400/12 высокоточной плазменной газокислородной резки труб с ЧПУ:
1. Усложнение управленияn: С 6 осями управления, активными в системе управления ЧПУ, это оборудование представляет собой набор высокоточных станков для резки труб с ЧПУ.Скосы, фаски в любом положении трубы заготовки, которые могут быть обработаны на этом станке для резки пересечения труб с ЧПУ, показаны на прилагаемом эскизе и ниже:
2. Диаметр трубы: Модель 6-осевого 1400/12 пламенного и плазменного высокоточного станка для резки труб с ЧПУ представляет собой версию среднего размера в станке для резки труб с ЧПУ серии CP: макс.диаметр трубы, применимой для оборудования, составляет Φ1400 мм, что является наиболее распространенным выбранным диапазоном размеров для резки труб и снятия фаски в промышленности.
B. Технический взгляд на 6-осевой 1400/12 высокоточный плазменный кислородно-топливный станок с ЧПУ для резки труб:
1. Разница между 6-ю и 7-ю осями в системе управления высокоточного станка для резки пересечения труб с ЧПУ:
1) Как показано на приведенном выше рисунке, ось, удаленная из 7-осевого станка для резки труб с ЧПУ, для превращения в 6-осевую ось W: предназначена для регулировки бокового перемещения токарных валков вдоль радиального направления трубы.Пожалуйста, проверьте красную стрелку на приведенном выше эскизе;
2) Для иллюстрации на 7 Ось управления в Серия CP 7-осевая высокоточная плазменная кислородно-топливная машина с ЧПУ для резки пересечения труб, его можно определить по приведенному ниже эскизу на 5-осевой станок для резки труб с ЧПУ, вместе с осью V бокового перемещения горелки:
2. Зачем удалять ось W в станке для плазменной кислородно-топливной резки труб с ЧПУ для труб диаметром 1400 мм?
1) Причина в том, что из-за относительно небольшого диаметра трубы заготовки (Φ300 мм ~ Φ1400 мм), по сравнению с большим диапазоном Φ600 мм ~ Φ3000 мм, управление размахом токарных валков в этом направлении затруднено и не имеет большого значения для работы среднего диапазона размеров. Станок для плазменной кислородно-топливной резки труб с ЧПУ;
2) Между тем, ось V движения резака вдоль радиального направления трубы сохраняется, что означает, что точное управление операциями резки и снятия фаски может быть полностью гарантировано на станке для резки труб с ЧПУ;
3. Как определить правильную ось управления для «сложной» плазменной газокислородной резки труб с ЧПУ?
В общем, для станка для резки труб с ЧПУ серии CP применима «сложная» версия:
1) 7 осей подходят для средних и больших заготовок: соответствующий макс.диаметр трубы 2000 мм и выше: это модели CNC CP 2000/2500/3000 высокоточной плазменной газокислородной резки труб с ЧПУ;
2) 6 осей подходят для малых и средних заготовок: соответствующий макс.диаметр трубы менее 2000 мм: это модели CNC-CP 600/1400 высокоточной плазменной кислородно-топливной машины с ЧПУ для резки пересечения труб.
C. Технические параметры 6-осевой 1400/12 высокоточной плазменной газокислородной резки труб с ЧПУ:
Ниже приведены технические характеристики 6-осевого высокоточного станка для резки труб с ЧПУ CNC-CP 1400/12:
Модель Технический параметр | 6 Ось ЧПУ-CP 1400/12 Высокая Прецизионная плазменная газокислородная труборезная машина с ЧПУ |
Подходящий диаметр Диапазон трубы (мм) | 300 ~ 1400 |
Размещение Макс.Длина трубы (мм) | 12000 |
Приспосабливаемый диапазон толщины трубы для резки (мм) | 6~100 мм для газовой резки 3 ~ 25 мм для плазмы резка |
Подходящая скорость резания | 200 ~ 800 мм/мин.для газовой резки Около 200 ~ 2000 мм/мин. для плазменной резки (в зависимости от толщины Трубная и плазменная мощность) |
Способ управления скоростью резки | Контроллер ЧПУ, сервопривод двигатель и привод |
Активная ось управления ЧПУ | 6 оси X/Y/Z/A/B/V Ось X: для резака резать по длине заготовки; Ось Y: для управления по часовой стрелке/против часовой стрелки вращение заготовки; Ось Z: для резака регулируется вверх и вниз; Ось: для наклона резак по радиусу заготовок; Ось B: для наклона резака вдоль направления длины заготовки; Ось V: для резака регулируется вдоль направления длины заготовки |
