Цепной тип оборудования высокого стиля таблицы безопасности поднимаясь промышленный щелкая

Оборудование для переворачивания цепи в стиле подъема в стиле подъема используется для переворачивания и поднятия заготовки (заготовки стальной конструкции, особенно коробчатая луча) для легкой работы с помощью цепного и масляного цилиндра.

A.  Продукт Цель стальной конструктивной цепи

1.  Необходимость: при производстве заготовки стальной конструкции необходимо перевернуть заготовку (стальные конструкционные балки), чтобы выполнить работу на нескольких сторонах заготовки, обычно сварки;

2. Оборудование, которое мы представили здесь, для этой цели:

3.  Функция стиля подъема в стиле подъема стальной конструкции.

1)  Вращение заготовки: Во -первых, это оборудование типа цепного типа отменяет заготовку на 90 °, 180 ° или любой другой требуемый угол цели, в рамках 0 ° ~ 360 °:

Переверните стальную конструкционную коробку с цепью в оборудовании: ( рис.1 )

2) Высота заготовки: тогда эта машина манипулятора цепи поднимает заготовку до уровня: не только оператор имеет удобную работу для получения наилучшего условия эргономики; Но также и самое идеальное положение для сварки:

Луч коробки уложен на 2 набора подъемного стола и может быть поднят на более высокий уровень: ( Рис.2 )

3) Источник привода: отличается от предыдущего продукта кольцевого типа сети, которая переворачивает и поднимает заготовку под приводом 4 комплектов электрических подъемников цепи, эта машина оборота типа цепь переворачивает и поднимает луч стальной конструкции под приводом масляных цилиндров;

4) Где используется: это оборудование типа цепи можно использовать в потоке процесса стальной структуры. Например, H Beam, Beam Beam Production Line;

4. Структура Характеристика стальной структуры лучевой цепи Оборудование оборудования:

Другая уникальность этого оборудования - его гидравлические рабочие столы привода, установленные на обеих сторонах рамы коробки:

1) Поддержка заготовки:        что между двумя парами вертикальных колонн с обеих сторон есть два поперечных луча, служащие в качестве единиц рабочей таблицы:

2) Подъем заготовки:  после того, как заготовка переворачивается с помощью цепей, она сбрасывается и сидит на рабочем столе (поперечные лучи) и с подъемом рабочего стола, чтобы быть поднятым на высоту подходящего уровня для работы оператора:

3) Боковой вид на структуру двустороннее установленное поднятое рабочее стоп: ( Рис.3 )

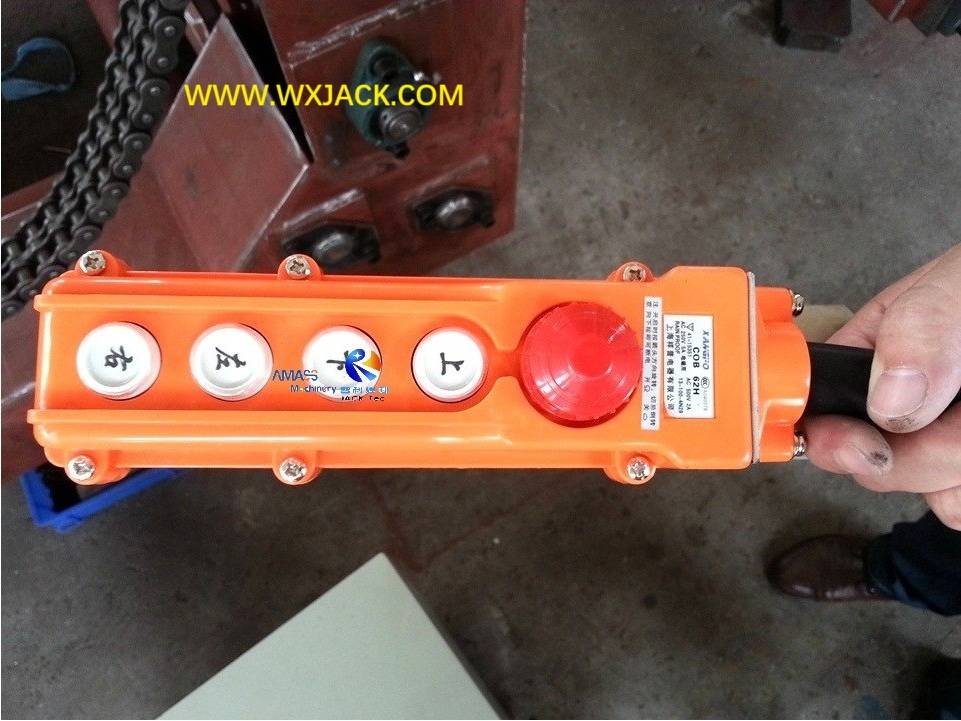

B. Основные единицы и работа стальной структурной цепи манипуляции лучевой цепи:

1. Механическая основная рама: как можно наблюдать на прикрепленных фотографиях, эта машина оборота типа цепи также имеет конструкцию типа рамки коробки: существует четыре части возведенных колонн, наращивая механическую основную корпус оборудования;

2. Половина закрытая структура: В отличие от предыдущего продукта, эта машина манипулятора цепи имеет наполовину открытую структуру: нет физической связи между двумя парами возведенных столбцов, только заготовка, соединяющая пары с интегральным телом. Таким образом, во время его установки расстояние между двумя группами возведенных столбцов может быть сделано на основе длины заготовки на сайте клиента;

3. Соединение: Чтобы полностью гарантировать устойчивую производительность рабочего стола (поперечный луч), два установленных столбца каждой пары представляют собой соединение с нижним лучом на земле;

4.  Источник привода подъема заготовки в стальной структуре цепи лучевой цепи

Есть полностью 8 наборов масляного цилиндра, оснащенного одним набором этого оборудования:

1) 4 комплекта, установленные в верхней части 4 кусков возведенных столбцов, 1 набор для каждой части, для переворачивания заготовки путем вождения цепочек в действие;

2)  еще 4 комплекта масляных цилиндров, установленных в нижней части 4 кусков возведенных колонн, 1 набор для каждой части, для управления рабочим столом с обеих сторон вверх и вниз;

5. Установка оборудования: вся рама оборудования для переворачивания типа цепи фиксируется и закреплена на полу мастера с помощью разъемов-это дает машине хорошую адаптацию для ориентации и различных размеров заготовки;

6 . ​

C. Технические параметры стальной конструкционной цепи
