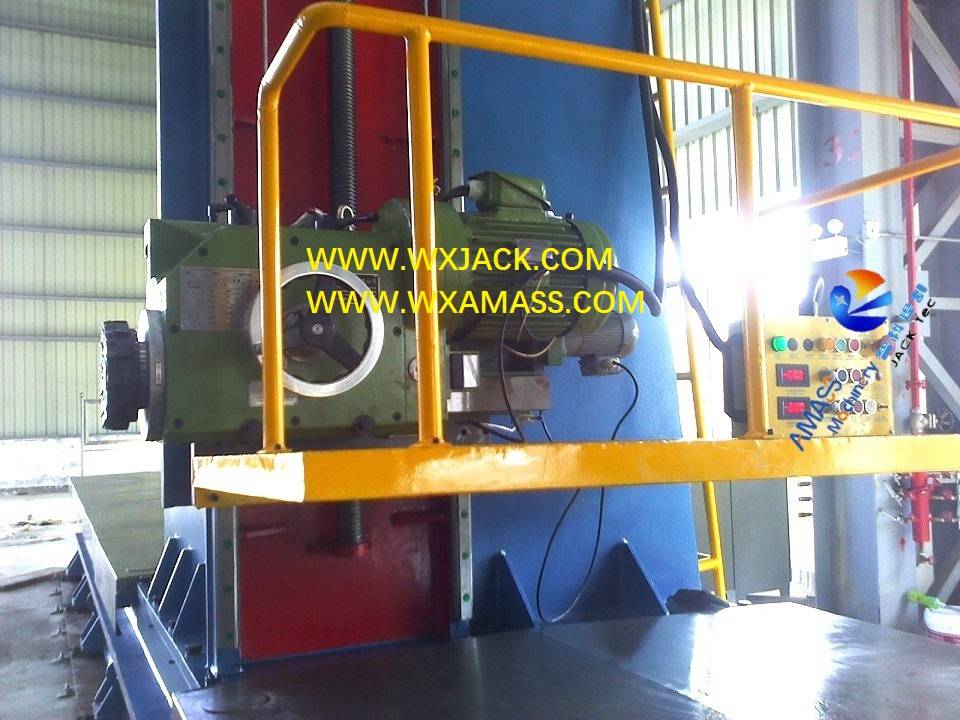

Первый комплект DX4080 Сверхмощный фрезерный станок по торцу двутавровой балки был изготовлен компанией Wuxi JACK в конце 2010 г. и доставлен заказчику весной 2011 г., как показано на прилагаемых фотографиях.
1) DX4080 — типичная модель станка для торцевой обработки больших двутавровых балок.Он может выполнять торцевое фрезерование элементов стальных конструкций с размером поперечного сечения до 4 м в высоту и 8 м в ширину.Действительный ход обработки как по высоте, так и по ширине является заказным размером;
2) 1ул. комплект DX4080 сверхмощный фрезерный станок по торцу I-образной балки производства Wuxi JACK был завершен в конце 2010 года и доставлен клиенту из судостроительной промышленности в городе Ухань, Китай, в начале 2011 года. Он имеет очень хорошие и стабильные характеристики за последние 10 лет и получил высокое признание со стороны заказчика. .С тех пор все больше и больше крупногабаритных станков для торцовки двутавровых балок DX40xx и больше (DX5080/ DX6080) были сделаны для клиентов как в Китае, так и за рубежом, и приобрели из уст в уста клиентов;

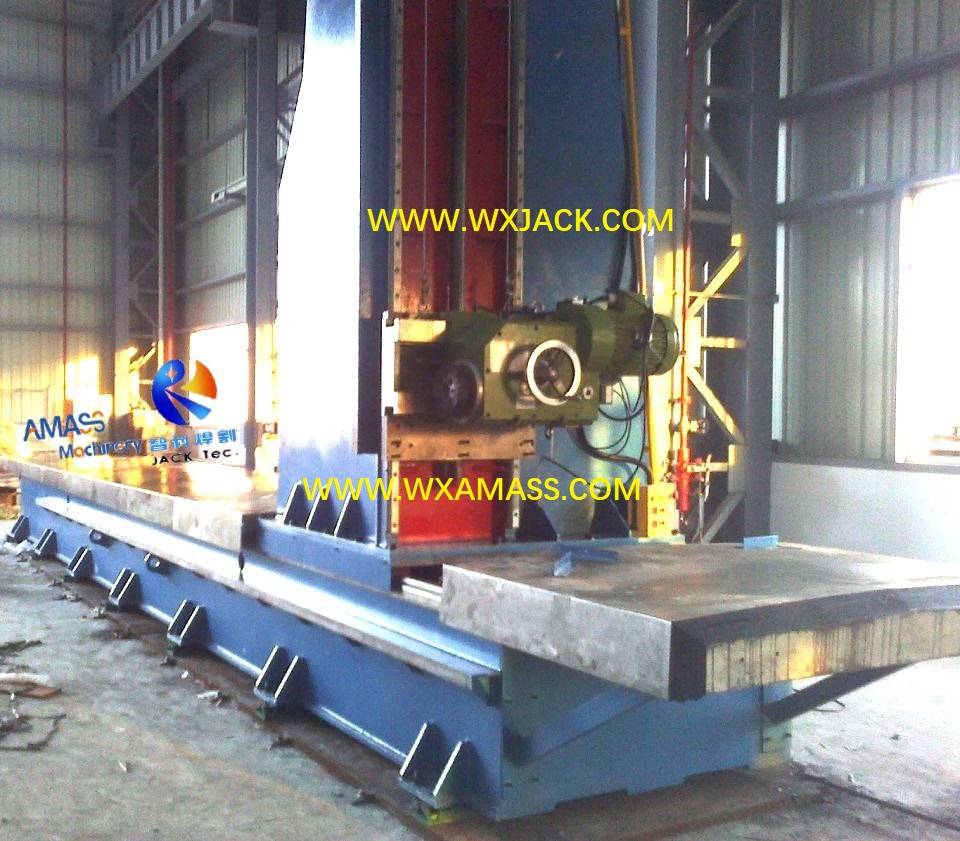

3) Заготовки для этих сверхмощных фрезерных станков для двутавровых балок с вертикальным ходом 4 м и выше обычно представляют собой крупногабаритные специальные элементы конструкции, применяемые в судостроении, электростанциях, нефтяных вышках и т. д., как показано на рисунке 2.й Фото.
Не каждый производитель станкостроительной промышленности способен проектировать и производить такое крупное и тяжелое оборудование.Ключевыми моментами в возможности поставки станков для торцевой облицовки больших двутавровых балок являются возможности разработки специально разработанной и изготовленной рамы станка, особенно его основания и колонны:
1)Базовая кровать и колонна этих DX40xx (и больше) Сверхмощный Фрезерный станок с торцевой поверхностью двутавровой балки изготовлены из тщательно обработанных цельных элементов, сваренных по форме конструкции и полностью отожженных после сварки;
2)Для тяжелого режима работы станка для торцевой облицовки больших двутавровых балок размеры поперечного сечения корпуса и колонны рассчитываются и делаются специально большими с достаточным запасом для создания прочной и прочной конструкции, особенно вертикальной колонны, которая определяет жесткость и твердость торца. фрезерование на станке для торцовки двутавровых балок;

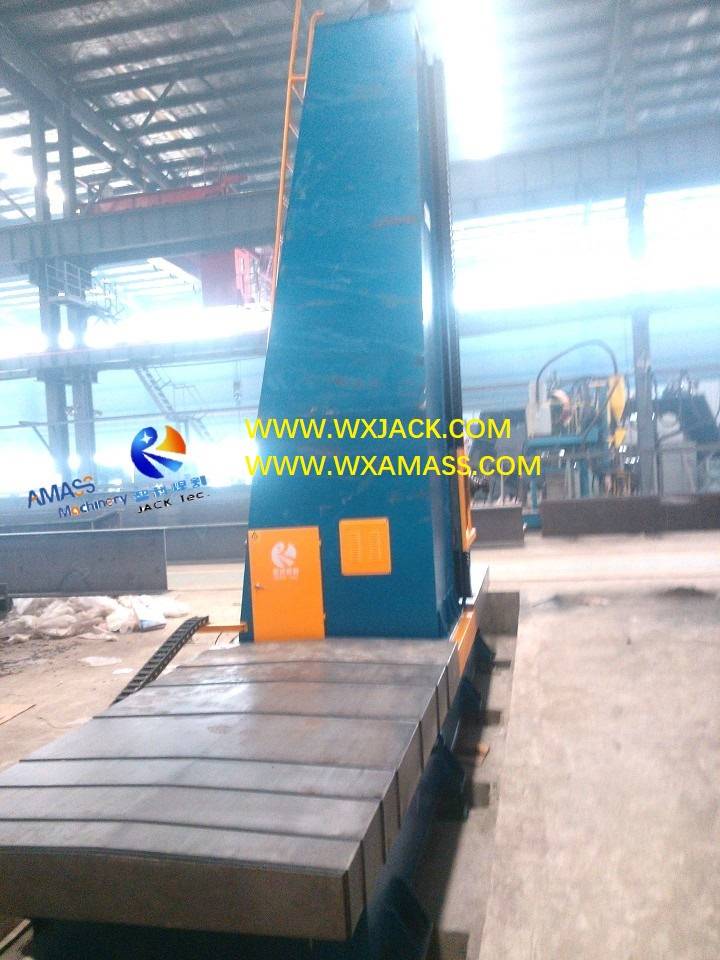

3)Как видно из 3рд/ 4й/ 5й На фотографиях показаны группы ребер жесткости, развернутые по всему корпусу тяжелого фрезерного станка для двутавровых балок, особенно соединение между вертикальной колонной и базовой станиной, что делает основную раму всего комплекта большой машины более прочной и долговечной;
4)Сырьем для изготовления механической системы тяжелого фрезерного станка для двутавровых балок является высокопрочный стальной лист толщиной 20~30 мм и профильная сталь.
5)В целом, предпосылкой успешной работы тяжелого фрезерного станка для обработки торцевых поверхностей двутавровых балок является то, что его механическая система обладает прочной, стабильной и хорошей точностью без деформации;
я. Сделать основу по нашему чертежу;
II. Изготовьте стойку для заготовок соответствующего размера.(Пожалуйста, проверьте первое изображение) Обычно для станка для торцовки двутавровых балок сверхбольших размеров от DX4080 заказчик подготавливает платформу заготовки в зависимости от практических условий;
7)Для сверхмощного станка для фрезерования концов двутавровых балок после ввода в эксплуатацию в нашей компании его корпус машины разбирается, отправляется на объект заказчика, снова собирается в цельную машину, а затем производится ввод в эксплуатацию.Ровность основания машины и вертикальность вертикальной стойки являются критическими параметрами контроля при установке.
Ниже приведены параметры фрезерного станка для обработки торцевых поверхностей двутавровых балок DX4080:
Технический параметр | DX4080 Сверхмощный фрезерный станок для двутавровой балки (Машина для торцовки большой балки) |
Применимо Макс.Высота поперечного сечения заготовки (мм) | 4000 |
Применимо Макс.Ширина поперечного сечения заготовки (мм) | 8000 |
Мощность торцевой головки | 7,5 кВт |
Горизонтальная скорость торцевой обработки для ширины заготовки | Бесступенчатая в пределах 150-600 мм/мин, инверторное управление |
Скорость торцевой обработки по вертикали для высоты заготовки | Бесступенчатая в пределах 150-600 мм/мин, инверторное управление |
Горизонтальное и вертикальное руководство по перемещению | Сверхмощный Прецизионная линейная направляющая, установленная на корпусе машины |
Горизонтальная и вертикальная скорость холостого хода | 1200 мм/мин. |
Скорость вращения шпинделя торцевой головки | 100 ~ 630 об/мин |
Диаметр режущей головки | Д=φ160-320 мм |
Угол наклона головы вдоль вертикальной поверхности | 0º∼45º |
Мощность двигателя горизонтального привода | 4 кВт |
Мощность двигателя вертикального привода | 4 кВт |
