В этом разделе продукции представлены стандартные модели YTJ-60, YTJ-80 и изготовленные на заказ гидравлические мощные машины для правки фланцев двутавровой балки.Другими словами, это категория продуктов, которая требует применения больших усилий при выпрямлении фланцев двутавровой балки чрезмерной толщины (60 мм, 80 мм и выше):
Пожалуйста, проверьте рисунок ниже:
1) 1 Масляный цилиндр для регулировки расстояния между двумя частями верхних правильных роликов в машине для выпрямления двутавровой балки высокой мощности (для установки фланцев различной ширины);
2) 2 Верхний правильный блок состоит из двух роликов, упомянутых выше.Как и в предыдущем продукте YTJ-80, в этой модели гидравлической мощной машины для выпрямления фланцев двутавровой балки эти две части верхних роликов не могут перемещаться в вертикальном направлении;
3) 3 Нижний правильный узел состоит из одной части нижнего правильного ролика, который движется вверх и плотно прижимается к нижней поверхности фланца во время операции правки на высокомощной правильной машине двутавровой балки под приводом гидравлической системы, таким образом достигая цели по выпрямлению фланца. .Как и в предыдущем продукте, он отличается от механической машины серии HYJ и гидравлической автоматической машины для выпрямления фланцев двутавровой балки YTJ-40 и 50;
4) 4 - это система передачи главного двигателя мощностью 18,5 ~ 22 кВт (или даже выше) в машине для правки двутавровой балки высокой мощности;
5) 5 — масляный цилиндр для привода упомянутого выше нижнего правильного ролика;
6) 6 Это блок выравнивания и зажима полотна мощной машины для правки фланцев двутавровой балки, которая также имеет гидравлический привод.Это еще одно отличие механической и гидравлической машины для правки двутавровых балок YTJ-40 и 50.Для получения более подробной информации, пожалуйста, проверьте следующий сегмент, как показано ниже.
Как видно из приведенного выше эскиза,
1) В мощных двутавровых правильных машинах YTJ-60 и YTJ-80 две части верхних правильных роликов имеют конструкцию корпуса вала и обладают большой грузоподъемностью;
2) Регулировка расстояния на двух частях верхних правильных роликов осуществляется с помощью гидравлического цилиндра, стабильного и надежного, обеспечивающего различную ширину полки, подлежащей правке на машине для правки двутавровой балки;
3) В гидравлической машине для правки фланцев двутавровой балки выпрямляющие ролики корпуса вала и их вращающийся вал могут скользить в поперечном направлении целиком под приводом масляного цилиндра, положение отображается на линейке выше;
4) Таким образом, перед формальной эксплуатацией машины для выпрямления фланцев двутавровой балки расстояние между двумя частями верхних правильных роликов можно регулировать в зависимости от различной толщины полки двутавровой балки.

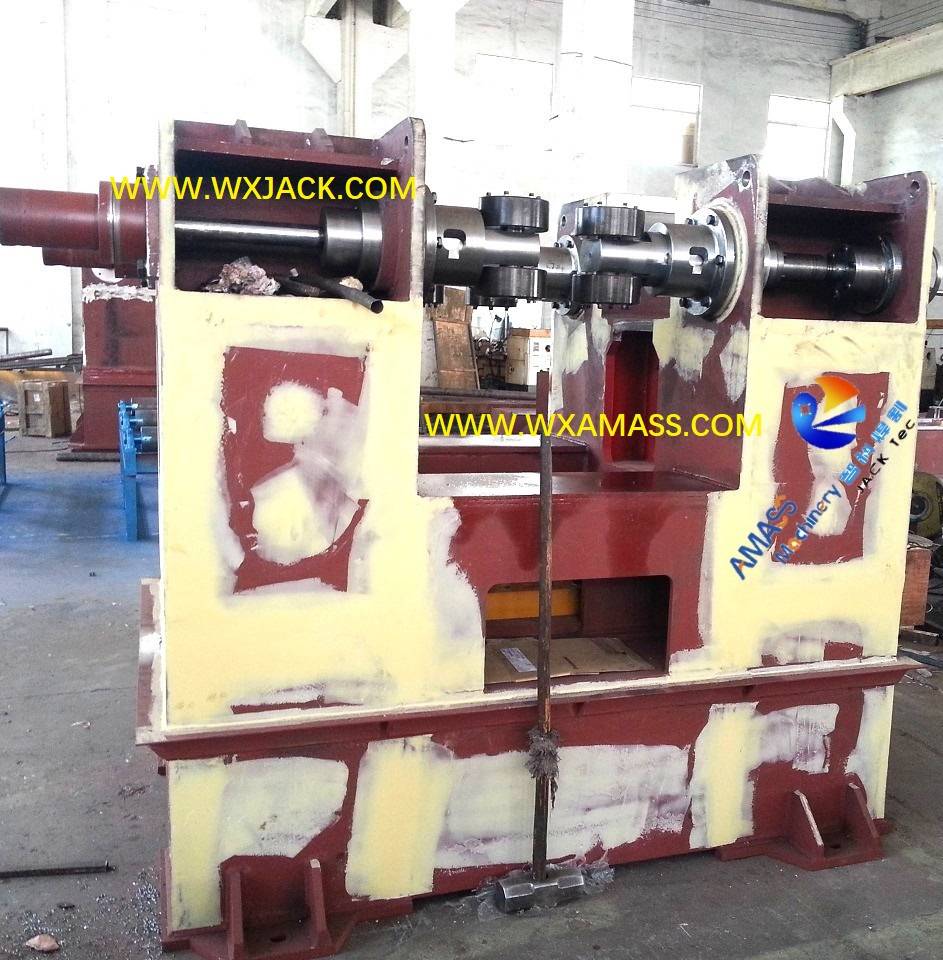

1) 1 нижний правильный ролик машины для правки двутавровой балки высокой мощности;
2) 2 — опорный постамент системы трансмиссии двутавровой правильной машины;
3) 3 Универсальная муфта системы трансмиссии машины для правки двутавровой балки;
4) 4 Главный мотор-редуктор системы трансмиссии в машине для правки фланцев двутавровой балки;
5) Критическая и уникальная точка в этой системе передачи используется универсальная пара 4, которая делает систему передачи гибкой в вертикальном направлении, адаптируясь к перемещению вверх и вниз нижнего правильного ролика во время этапа правки на высокопроизводительной машине для правки фланцев двутавровой балки;
а) Для сравнения: механическую правильную машину двутавровой балки серии HYJ см. в разделе «Продукты».Обычная механическая автоматическая машина для правки фланцев двутавровой балки серии HYJ';
б) Информацию о машине для правки двутавровых балок в горизонтальном положении см. в разделе «Продукты».Горизонтальная гидравлическая высокоэффективная автоматическая машина для выпрямления двутавровой балки серии WJ';
в) Информацию о продольном выпрямлении двутавровой балки см. в разделе «Продукты».Гидравлическая высокоточная продольная машина для правки фланцев двутавровой балки серии HJ'.
Ниже приведены технические характеристики этой автоматической гидравлической правильной машины высокой мощности двутавровой балки YTJ-60/80:
ПАРАМЕТР | Спецификация | ПРИМЕЧАНИЕ |
Модель | YTJ-60/80 и на заказ Машина для правки фланцев двутавровой балки высокой мощности | |
Выпрямляющая сила | Гидравлическая насосная станция | |
Материал двутавровой балки | Q345 | Предел прочности 510~600МПа |
Толщина фланца (s) (мм) | 6 ~ 60/80 или выше | Специально доступны |
Ширина фланца (b) (мм) | 300 ~ 1200 | |
Толщина полотна (а) (мм) | ≤60 | |
Высота полотна (h) (мм) | 500-2500 | |
Длина двутавровой балки (мм) | 4000 ~ 12000 | |
Скорость выпрямления (мм/мин) | ≈6300 | |
Мощность главного двигателя (кВт) | 18,5~22 или выше | |
Макс.Выходной крутящий момент (Нм) | 48650~ 69650 | |
Гидравлическая станция питания (кВт) | 11~ 15 | |
Источник питания | 3P 380 В для Китая | Возможно изготовление в стране заказчика |
