Вспомогательное сварочное оборудование SXBJ-12 Станок для фрезерования кромок больших листов

штат:
Количество:

A. Назначение и сильные стороны вспомогательного сварочного оборудования SXBJ-12 Станок для фрезерования кромок листового металла с длинным ходом:

1.       Цель SXBJ-12 Концевой фрезерный станок для листового металла:

1)       Функция: Это оборудование для торцового фрезерования листового металла состоит из двух комплектов фрезерных агрегатов мощностью 7,5 кВт и соответствующих отдельных моторизованных подвижных кареток, обеспечивающих линейный ход до 12 м для создания сварочных канавок на краях листового металла;

2)       Важность: SXBJ-12 Краевой фрезерный станок является незаменимым вспомогательным оборудованием для сварки листового металла для клиентов, у которых есть спрос на производственный процесс сварки листового металла всех размеров;

3)       Рабочий момент: Wuxi JACK SXBJ-12 Кромкофрезерный станок для листового металла делает кромочный паз на стальной пластине заготовки: (Рисунок 1)

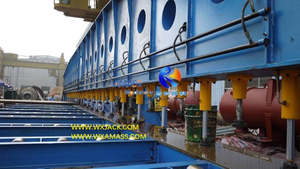

Рис. 1. Фрезерный станок для обработки кромок листового металла 5.

2.       Сварочные канавки Произведено от SXBJ-12 Вспомогательное сварочное оборудование Станок для фрезерования кромок листового металла с длинным ходом:

1)       Для выполнения задачи фрезерования кромок металлических пластин в станке SXBJ-12 можно выполнить несколько типов фасок. кромкофрезерный станок общего назначения: Верхний скос, нижний скос, прямая кромка, наклонная кромка.Примеры показаны ниже:

2)       Типы X/K/V Верхние и нижние канавки кромок Изготовлен из кромкофрезерного станка SXBJ-12: (Рис.2);

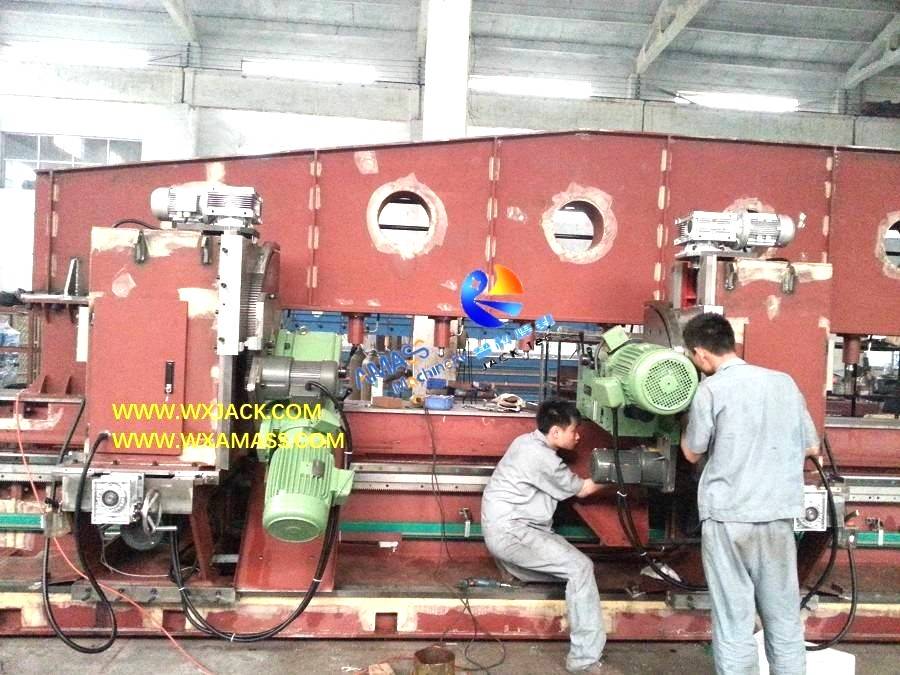

Рис. 2 Фрезерный станок для обработки кромок

3)       Как видно из приведенного выше рисунка, угол готовой канавки можно регулировать на станке для фрезерования кромок.Это реализуется ручным или моторизованным поворотом фрезерной головки на заданный угол.Пожалуйста, проверьте приложение 5й фото и ниже:

4)       Наклонная фрезерная головка и ее работа в концевом фрезерном станке Wuxi JACK SXBJ-12: (Рис.3)

Рис. 3. Фрезерный станок для обработки кромок листового металла 161-42

3.       Значимые аргументы SXBJ-12 Вспомогательное оборудование для сварки листового металла Фрезерный станок для кромок:

1)       Ежедневная работа: Он имеет безопасную, простую, высокоэффективную и надежную работу;

2)       Готовое качество: Завершенные кромочные канавки имеют высокий стандарт и стабильное качество:

Скошенная стальная пластина высшего качества изготовлено из листового металла Wuxi JACK SXBJ-12, концевое фрезерное оборудование: (Рис.4)

Рис. 4. Фрезерный станок для обработки кромок листового металла 103 IMG_20220104_130026

3) Управление: Ежедневное обслуживание и техническое обслуживание удобны и недороги;

4) Инвестиции в машины: по сравнению с Edge Planning Machine, Кромкофрезерный станок серий XBJ и SXBJ может обеспечить тот же класс сварочной канавки, но с гораздо меньшим инвестиционным бюджетом на вспомогательное оборудование для сварки листового металла.



B. Техническая сводка по вспомогательному сварочному оборудованию SXBJ-12 Станок для фрезерования кромок листового металла:

1.       Поддержание стабильной производительности при нарезании канавок с длинным ходом в кромкофрезерном станке SXBJ-12:

1)       В цепочке создания стоимости от заказа до доставки Двойные головки с длинным ходом Сварочное оборудование для сварки пластин Фрезерный станок для кромок, одна из проблем заключается в поддержании его постоянства и однородности с точки зрения линейности сварочной кромки и высокой точности;

2)       Для достижения этой цели команда инженеров Wuxi JACK принимает ряд мер для достижения цели во время разработки торцевого фрезерного станка для листового металла.:

а)       NPI (внедрение нового продукта), проектирование, проверка и обеспечение качества кромкообрезного станка;

б)      Строгий контроль на протяжении всего производственного цикла кромкообрезного станка;

в)       Установка и ввод в эксплуатацию на объекте заказчика, а также послепродажное обслуживание данного оборудования для фрезерования листового металла;

2.       Применимый диапазон углов снятия фаски в SXBJ-12 Оборудование для сварки листового металла, вспомогательное оборудование, кромкофрезерный станок:

1)      Два набора фрезерных головок в кромкообрабатывающем станке отвечают за снятие фаски с верхней и прямой кромки, а также за фаску с нижней кромки соответственно;

2)      В соответствии со стандартными техническими характеристиками обе фрезерные головки имеют диапазон углов наклона от 0° до 45°.Смотрите ниже фото:

3)       0°~ 45° Фрезерная головка, оснащенная вспомогательным оборудованием для сварки пластин Wuxi JACK, кромкофрезерный станок: (Рис.5)

Рис. 5. Фрезерный станок для обработки кромок листового металла 12

4)      По особым требованиям клиентов фрезерная головка, отвечающая за снятие фаски с верхней и прямой кромок, может быть наклонена на 80° или даже 90°.Смотрите ниже фото:

5)       0°~ 80° Фрезерная головка, оснащенная вспомогательным оборудованием для сварки пластин Wuxi JACK, кромкофрезерный станок: (Рис.6)

Рис. 6. Фрезерный станок для обработки кромок листового металла 8.

6)       Для фрезерной головки скашивания нижней кромки, из-за своего размера эта фрезерная головка будет сталкиваться со станиной станка оборудования для торцевого фрезерования листового металла, предположим, что угол наклона превышает 45°.Таким образом, в случае скашивания нижней кромки под углом 45° плюс, мы предлагаем перевернуть металлическую пластину на 180°, чтобы она перевернулась, и снова загрузиться в станок для фрезерования кромок;

3.       Система контроля станка для фрезерования кромок листового металла SXBJ-12:

1)       По своим рабочим характеристикам система управления концевыми фрезерными станками общего назначения моделей XBJ и SXBJ находится в режиме «Централизованное управление и раздельное расположение»;

2)       Основным элементом является инвертор, который контролирует скорость фрезерования кромок стального листа во время работы кромкофрезерного станка;

3)       Кабели в кромкофрезерном станке развернуты в виде кабельных направляющих, как показано на прилагаемом рисунке 4.й фото и ниже:

4)       кабельные горки установлен на механическое основание Wuxi JACK SXBJ-12 Edge Milling Machine: (Рис.7)

Рис. 7. Фрезерный станок для обработки кромок листового металла 149 IMG_20220116_134834

5)       В один комплект кромкофрезерного станка SXBJ-12 входят три платы управления.:

а)       Одна часть платы управления отвечает за общее управление станком для фрезерования кромок и устанавливается на конце механического корпуса этого вспомогательного оборудования для сварки пластин;

б)      Две другие части платы управления предназначены для управления каждым из фрезерных агрегатов соответственно и установлены на двух комплектах фрезерных кареток.Смотрите ниже фото:

в)       Распределение плат управления в Wuxi JACK SXBJ-12 Концевой фрезерный станок для листового металла: (Рис.8)

Рис. 8. Фрезерный станок для обработки кромок листового металла 48



C. Технические параметры кромкофрезерного станка SXBJ-12 для вспомогательного оборудования для сварки листового металла:

Ниже приведены технические параметры этого оборудования для фрезерования листового металла с двумя головками SXBJ-12:

Модель

Технический параметр

Двойные головки SXBJ-12

Концевой фрезерный станок для листового металла

Макс.Ход фрезерования края металлической пластины

12 000 мм

Диапазон ширины металлической пластины

600 ~ 3000 мм

Диапазон толщины металлической пластины

6~80 мм (по требованию заказчика)

Количество гидравлических домкратов для зажима металлических пластин

18 штук

Количество фрезерных головок

2 комплекта

Диапазон углов фрезерования верхней и прямой кромок

от 0° до +80°

Диапазон углов фрезерования нижней кромки

от -45° до 0°

Мощность и обороты фрезерной головки

7,5 кВт, 1440 об/мин

Скорость вращения шпинделя кромочной фрезерной головки

75 ~ 420 об/мин, 6 ступеней маховиком

Гидравлический силовой двигатель

5,5 кВт

Двигатель подачи фрезерного агрегата

2,2 кВт

Рабочая скорость фрезерования кромок

130~1000 мм/мин.

(ЧРП, инверторное управление)

Холостой ход Высокая скорость фрезерных станков

Постоянная 4000 мм/мин.

Применимый диаметр лицевой пластины

D=Ø125 ~ Ø320мм (Ø200мм при поставке)

Гидравлическое номинальное давление

5,5 МПа

Гидравлическое рабочее давление

3,5 МПа

Расход гидравлической системы

47 л/мин.

Ширина рабочего стола

550 мм

Высота рабочего стола

1050 мм
