A. Использование машины с текучести больших пластин:
1. Функция: этот гидравлический привод 150 тонн нагрузки и поворота стальной оборотной машины, как следует из его названия, используется для переворачивания большой и тяжелой стальной пластины в диапазоне 0 ° ~ 180 °. Это своего рода стальная конструкция, переворачивающаяся на машине;
2. Применение: в мостовых площадках и средах порта, иногда необходимо отменить стальную пластину в диапазоне 0 ° ~ 180 °, особенно толстая тарелка большого размера, из которой движущийся кран не может выполнить задачу. При таком состоянии, на правильном выборе является правильный выбор на 150 тонн.
B. Структура сверхмощной машины переворачивания:
1. Эта тяжелая машина оборота тарелок:
Состоит из:
1) Механическая основная рама --- Группы твердой стойки, которые установлены внутри параллельных туннелей внутри пола мастерской;
2) гидравлическая система --- для переворачивания твердых стоек, включая гидравлические насосные станции;
3) Система электрического управления , шкаф управления и рабочая панель;

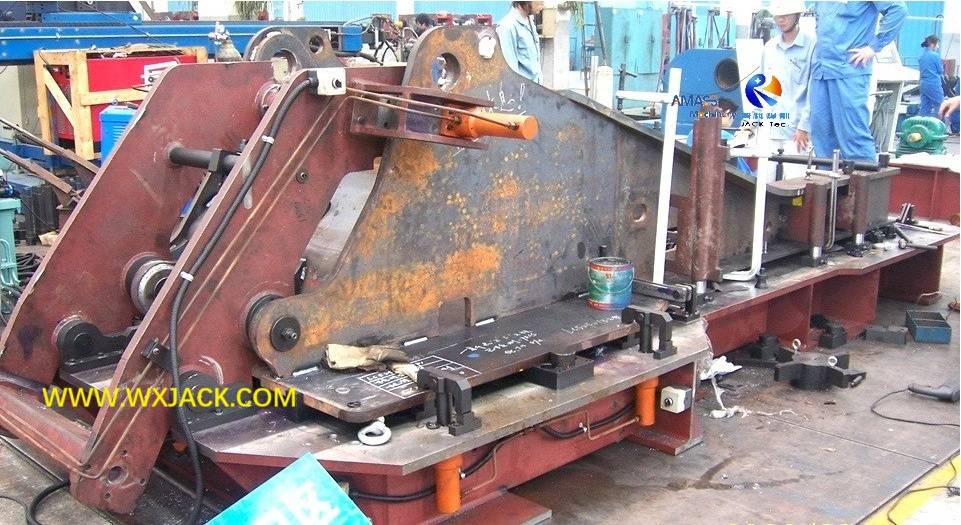

2. Основная рама большой машины для переворачивания:
Состоит из:
1) 4 куски каменных валов --- L в форме рук;
2) механическая базовая рама;
3) Оборот
Соответственно.
C. Принцип эксплуатации и рабочие шаги тяжелой большой машины для переворачивания тарелок:
1. Рабочая этапы машины с оборотом с тяжелой тарелкой:
1) во время работы заготовка (большая тарелка) поднимается на 4 комплекта приводных рук и переворачивается через 4 комплекта гидравлических цилиндров;
2) 4 комплекта холостого рук ждут при угловом положении 95 °. Когда тарелка заготовки переворачивается в холостые руки примерно на 90 °, 4 комплекта холостого рук захватывают заготовку и переворачивают ее в горизонтальное положение;
3) Таким образом, заготовка на заготовке переворачивается на 180 ° с этими 4 наборами подворочных стойков, которые успешно опрокидывают тарелки;
2. Принцип работы с большой переворачивающейся машиной большой тарелки:
1) во время работы машины 4 набора вождения рук и 4 комплекта холостого рук переворачивают заготовку одновременно;
2) 4 комплекта вождения рук приводят к гидравлической станции;
3) Каждая пара вождения и холостого рычага лежат внутри заземляющей ямы, когда большая оборотная машина пластин не работает;
4) Гидравлические масляные цилиндры также установлены в яме на полу мастера. В течение рабочего периода большой машины для переворачивания тарелок масляные цилиндры действуют и толкают руками, которые, в свою очередь, вращаются и переворачивают заготовку;
3. Электрические кабели и гидравлические нефтяные трубы этой машины с оборотом с тяжелой тарелкой расположены через цепочку сопротивления, в безопасной работе, хорошей внешности и последовательной доставке;
4. Преимущества: весь набор машины с оборотом большой пластины имеет компактный размер и удобную работу. Когда они не работают, его группы вождения и рычагов последователя прокладываются внутри ямы мастерской, удаляя потенциал безопасности риска упаковки и оставляя достаточно места для работы.
D. Ассортимент посадки на 150 тонн.
Четыре набора механических кадров, каждый из которых имеет один набор приводной руки и одну холостое руку соответственно;
1) восемь комплектов переворачивающего масляного цилиндра, переворачивающего подшипника и шланга, электромагнитных клапанов;
2) один набор гидравлической насосной станции 15 кВт;
3) Один набор платы управления электрическим управлением и эксплуатационной кулоны
E. Технические параметры из 150 тонн.
Большой диапазон углов переворачивания тарелок | 0 ° ~ 180 ° |
Максимум Грузоподъемность большой тарелки | 150 тонн |
Максимум Ширина тарелки для переворачивания | 4000 мм |
Максимум Длина тарелки для переворачивания | 15000 мм |
Максимум Толщина тарелки для переворачивания | 150 мм |
180 ° отмены, проведенное | 2,5 мин. |
Максимум Давление гидравлической системы | 16 МПа |
