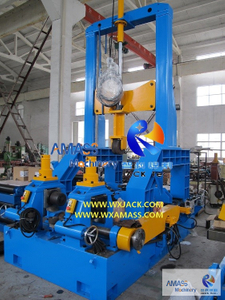

Цилиндр и моторный привод PHJ18 H Beam Сварочный аппарат для выпрямления

A. Схема сварочной машины для изготовления двутавровых балок PHJ18:
B. Рабочие органы аппарата для сварки двутавровой балки серии PHJ: манипуляторы с гидравлическим приводом, входной и выходной конвейер, гидравлическая система, два комплекта источника питания для сварки SAW.
C. Технические параметры машины для правки сварных швов двутавровой балки PHJ18:
штат:
Количество:

 А.  Схема включена  PHJ18 Сварочная машина для изготовления двутавровых балок:

1.  Специальность и использование: PHJ18 является промежуточной моделью между PHJ15 и PHJ20 в группе продуктов Машина для правки сварных швов двутавровой балки серии PHJ, для производства сварки средних и средних размеров T-образная балка H-балка (в некоторых странах и регионах ее называют двутавровой балкой);

2. Характеристики аппарата для сварки вертикальной двутавровой балки PHJ: Для готовых рабочих деталей (сварная двутавровая балка), изготовленных с помощью машины для сварки двутавровых балок с интегрированной функцией серии PHJ, удлиненная с двух сторон длина фланцев от ее соединений по отношению к стенке может быть как равной, так и неравной;

3. Другими словами, сварочные аппараты для вертикальной сварки двутавровых балок серии PHJ позволяют сваривать двутавровые балки как с симметричным, так и с несимметричным поперечным сечением.Пожалуйста, проверьте эскиз ниже:

4. 2 варианта поперечного сечения свариваемой двутавровой балки, изготовленной на сварочном аппарате для сварки двутавровых балок с интегральной функцией PHJ:  (Рисунок 1)

0B- PHJ Сварочный аппарат для двутавровой балки



Б. Рабочие органы машины для сварки двутавровой балки серии PHJ:

1. Мы даем сокращенное описание ячеек для сборки/сварки/выпрямления в машине для выпрямления сварных швов серии PHJ 3 в 1 H в разделе продукции »Автоматический сварочный аппарат для двутавровой балки PHJ15', пожалуйста, проверь это;

Ниже приводится информация об остальных основных механизмах этого вертикального сварочного аппарата двутавровой балки:

2. Манипуляторы с гидравлическим приводом серии PHJ. Машина для сварки двутавровых балок со встроенной функцией:

Эта деталь предназначена для предварительной сборки рабочих частей сварочного аппарата для балок PHJ серии 3 в 1.Он включает в себя стол коробчатой ​​конструкции, гидравлический цилиндр, захват и ролики.Показано ниже:

Гидравлические манипуляторы для выравнивания и подгонки сварочных двутавровых балок PHJ и ZHJ: (Рис.2)

Рис. 2. Аппарат для сварки двутавровых балок «три в одном» 81- IMG_20210712_162351

Принцип работы гидравлических манипуляторов в машине для выпрямления сварных швов двутавровой балки:

1) Когда сырье фланца и стенки (вырезано из Станок для резки полосовых пластин с ЧПУ) поднимается на входной конвейер машины для сварки двутавровых балок со встроенным функционалом серии PHJ, фланец и перемычка, вероятно, не находятся в правильном положении и нуждаются в регулировке;

2) Кроме того, в аппарате для сварки двутавровых балок серии PHJ необходима поддержка, чтобы полотно оставалось в вертикальном положении.Данная система гидропривода манипулятора позволяет предварительно удерживать пластины (фланцы и стенки) под приводом гидроцилиндров;

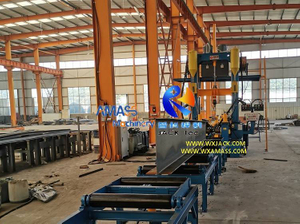

Пожалуйста, проверьте фотографию ниже, сделанную на сварочном аппарате для балок Wuxi JACK PHJ18 модели 3 в 1, работающем на площадке клиента: (Рис.3)

Рис.3 Автоматический сварочный аппарат для двутавровой балки 61- 20140427_094014

3. Входной и выходной конвейер в машине для сварки балок H серии PHJ 3 в 1:

1)  Функция: Эти две секции предназначены для транспортировки сырья (фланцев и перегородки) в основной корпус машины для выпрямления сварных швов в сборе с двутавровой балкой и отправки готовой сварной двутавровой балки из этого вертикального сварочного аппарата для двутавровой балки;

2)  Стиль вождения: В каждой комплектации машины для сварки двутавровых балок SAW входной и выходной конвейеры имеют один ведущий сегмент и два натяжных сегмента;

3) Доступен подъем: Выходной конвейер имеет 2 сегмента подъемного хода.Это рассматривается для ситуации временной деформации изгиба двутавровой балки вверх в ее продольном направлении после сварки под флюсом в машине для сварки двутавровых балок со встроенными функциями.

Как показано на фото ниже:

Входной конвейер автоматической машины для сварки двутавровых балок Wuxi JACK PHJ18: (Рис.4)

Рис. 4. Машина для правки сварного шва в сборе двутавровой балки 58


4. Гидравлическая система машины для сварки двутавровых балок модели 3 в 1 PHJ18:

1)  Ролевые игры: Эта система обеспечивает питание для основных этапов работы сварочного аппарата с интегрированной функцией двутавровой балки серии PHJ.Точнее, первый этап сборки и третий этап процесса выпрямления;

2) Основные блоки: Он состоит из насосной станции, серии приводных цилиндров для различных агрегатов интегральной функции сварочного аппарата двутавровой балки: манипулятора, сборки, правки, подъема выходного конвейера, трубок, электромагнитных клапанов и т. д.;

Гидравлическая насосная станция сварочного аппарата для балок Wuxi JACK PHJ18 модели 3 в 1: (Рис.5)

Рис. 5. Аппарат для сварки двутавровых балок «три в одном» 87- IMG_20210703_155229

3) Способ управления:  Гидравлическая система имеет переключатели и кнопки управления, встроенные в панель управления всем оборудованием сварочной машины для изготовления двутавровых балок;


5. Два комплекта источника питания для сварки SAW в аппарате для сварки двутавровой балки PHJ SAW:

1) Значение: Это основные детали машины для выпрямления сварных швов H-образной балки серии PHJ.Это в значительной степени влияет на качество сварки и производительность заготовки;

2) Существует множество вариантов марок Источник питания SAW на выбор для этого аппарата для вертикальной сварки двутавровой балки, от местных китайских брендов до зарубежных;

3) Источники питания, установленные в сварочном аппарате для сварки балок PHJ18 3 в 1 на фотографии ниже, принадлежат американскому бренду Lincoln DC-1000:  (Рис.6)

Рис. 6. Машина для сварки двутавровых балок SAW 120- 20131104_115734

4) На территории заказчика для установки сварочного станка для изготовления двутавровых балок PHJ два комплекта источников питания SAW размещаются на площадке цеха рядом с гидравлической насосной станцией;

5)  Стиль работы: Во время работы автоматической машины для сварки двутавровых балок PHJ два комплекта источника питания SAW выполняют плоскую угловую сварку с обеих сторон фланца, которая выполняется одновременно в фазе.



С. Технические параметры машины для правки сварных швов двутавровой балки PHJ18:

Ниже приведены технические характеристики этого сварочного аппарата для сварки двутавровых балок со интегральной функцией PHJ18:

Технический параметр

PHJ18 Сварочная машина для изготовления двутавровых балок

Применимая высота стенки двутавровой балки

200 ∼ 1800 мм

Применимый двутавровый луч  Толщина полотна

5 ~ 30 мм

Применимый двутавровый луч  Ширина фланца

200 ∼ 800 мм

Применимый двутавровый луч  Толщина фланца

6 ~ 40 мм

Применимая длина заготовки (сварочная двутавровая балка)

3000 ∼ 15000 мм (по требованию заказчика)

Применимая рабочая скорость сборки/выпрямления сварки

200~1200 мм/мин.

(Бесступенчатый преобразователь частоты)

Высота однопроходного сварного шва

8~12 мм

Поперечное сечение заготовки (сварная двутавровая балка)

Симметричный и асимметричный

Габаритные размеры механической основной рамы вертикального сварочного аппарата для сварки двутавровых балок (Д×Ш×В)

28м × 4м × 4,9м

Конвейер сварочного аппарата для балок 3 в 1

Вход и выход длиной 10–11 м каждый.

по 3 сегмента каждый;Один водитель, два последователя

Применимый режим вождения

Сборка/ Выпрямление: Гидравлический;Сварка электрическая

Применимый режим сварки

SAW (дуговая сварка под флюсом,

Сварочная проволока диаметром 2,5/3/4 мм)

Макс.ПАВ ток

1000 А

Необходимый оператор

1 ~ 1,5 (здесь 1,5 означает вспомогательный персонал, работающий неполный рабочий день)
