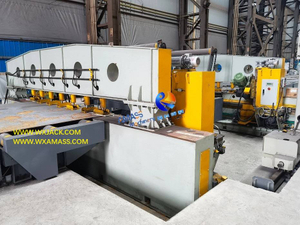

1. На приложенных изображениях показан комплект специально изготовленного фрезерного станка для листового металла SXBJ-6 с двойными головками черновато-зеленого цвета, его установка на объекте Wuxi JACK и ввод в эксплуатацию на объекте заказчика;
2. Для удобства сравнения мы взяли два последовательных раздела продуктов для представления станка для снятия кромок с длинного хода 6000 мм, оборудования для снятия кромок с листового металла SXBJ-6 и XBJ-6;
3. Среди этого Кромкофрезерный станок с одной головкой Beyond Capacity XBJ-6 предыдущего, имеет структуру, отличную от структуры обычного продукта фрезерного станка для обработки кромок листового металла, и благодаря этому получает более действующий ход фрезерования кромок металлического листа.Такое специально изготовленное оборудование для фрезерования кромок устанавливается с одним комплектом фрезерного агрегата для выполнения сварочных канавок на листовом металле.
1) Фрезерный станок для обработки кромок листового металла в этом разделе явно отличается по цвету от стандартного оборудования для фрезерования кромок листового металла --- JACK Blue, а скорее выполненного на заказ основного цвета черновато-зеленого цвета в сочетании с ярко-желтым;
1) Фрезерный станок для обработки кромок листового металла SXBJ-6 имеет симметричное поперечное сечение станины станка, пожалуйста, проверьте прикрепленное изображение и фото ниже:
3) Как видно из приведенной выше фотографии, обе стороны рабочего стола станка для снятия фасок с листового металла SXBJ-6 оснащены одним комплектом фрезерных станков соответственно;
4) По сравнению с обычным Станок для фрезерования кромок листового металла серий XBJ и SXBJ имеет асимметричную поперечную конструкцию односторонней установки фрезерного узла, а противолежащая сторона предназначена для загрузки и выгрузки заготовки;
1) Это специально изготовленное оборудование для фрезерования кромок в основном используется для обработки сварных канавок с обеих сторон стальной пластины небольшой ширины (обычно 500 мм ~ 600 мм) посредством фрезерования кромок на стальной пластине одним ходом, выполняемого на кромкофрезерном станке;
1) Такая конструкция специальной конструкции и операции может исключить однократную операцию загрузки и зажима заготовки в оборудование для снятия кромок;
2) Таким образом, изготовленный на заказ кромкофрезерный станок SXBJ-6 может сократить время цикла и повысить эффективность обработки кромок не менее чем на 50%;
3) Кроме того, этот специально изготовленный фрезерный станок для обработки кромок листового металла также может применяться для «обычных» работ по фрезерованию кромок стальных листов с «естественным» размером: а именно, заготовка имеет обычную видимую ширину, как и обычная. Кромкофрезерный станок общего назначения модели XBJ и SXBJ;
4) К этому времени одну сторону фрезерного агрегата необходимо переместить на конечную сторону специального рабочего стола станка для снятия фасок с пластин, а загрузочный кронштейн шириной 1–3 м необходимо установить на переднем конце станка для фрезерования кромок;
5) В этом смысле изготовленный на заказ станок для фрезерования кромок SXBJ-6 представляет собой экономически эффективный фрезерный станок для обработки кромок листового металла, который может выполнять несколько задач в одном комплекте оборудования для снятия кромок с листового металла.
Ниже приведены технические параметры изготовленного на заказ станка для фрезерования кромок листового металла SXBJ-6 с двумя головками (станок для снятия фасок с кромок листового металла):
Модель Технический параметр | Изготовленные на заказ двойные головки SXBJ-6 Фрезерный станок для листового металла |
Максимум.Длина фрезерования края металлической пластины | 6000 мм |
Максимум.Ширина фрезерования края металлической пластины | 3000 мм |
Количество фрезерных головок и установка | 2 комплекта, установленных с обеих сторон механической основной рамы машины |
Угол фрезерования верхнего фрезерного узла | от 0° до +60° |
Угол фрезерования попутного фрезерного агрегата | от -45° до 0° |

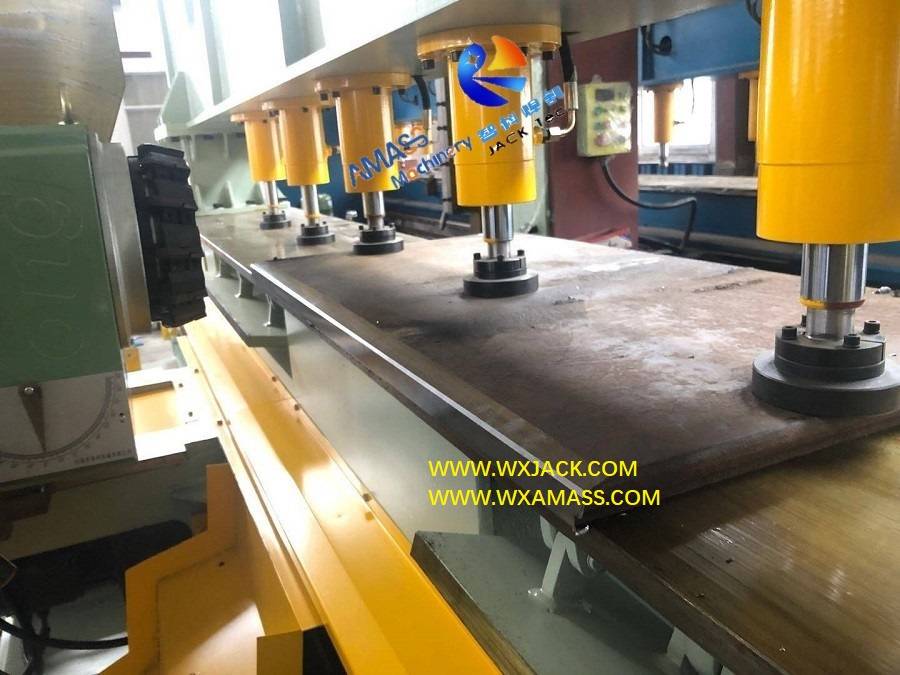

Количество гидравлических домкратов | 11 штук |
Мощность и обороты фрезерной головки | 7,5 кВт, 1440 об/мин |
Скорость вращения шпинделя лезвия Facer кромочной фрезерной головки в кромкофрезерном станке | 75 ~ 420 об/мин, 6 ступеней маховиком |
Гидравлический силовой двигатель | 5,5 кВт |
Двигатель подачи фрезерного агрегата | 2,2 кВт |
Диапазон толщины пластины для торцевой фаски | 6~50 мм (по требованию заказчика) |
Рабочая скорость фрезерования кромок | 130~1000 мм/мин.непрерывно (ЧРП, инверторное управление) |
Холостой ход Высокая скорость движения фрезерной головки | 4000 мм/мин. |
Применимый диаметр лицевой пластины | D=Ø125 ~ Ø320мм (Ø200мм при поставке) |
Гидравлическое номинальное давление | 5,5 МПа |
Гидравлическое рабочее давление | 3,5 МПа |
Расход гидравлической системы | 47 л/мин. |
Ширина рабочего стола | 450 мм |
Высота рабочего стола | 1050 мм |
