Машина для изготовления двутавровых балок PHJ15 для стальных конструкций

1. Использование и назначение станка для изготовления двутавровых балок серии PHJ «Три в одном»:

1) ПХДЖ15 Сварочная машина для сборки двутавровых балок предназначен для изготовления сварных двутавровых двутавровых балок с размером стенки до 1,5 м в высоту;

2) Три буквы «PHJ» на китайском языке означают «Сборка», «Сварка» и «Выпрямление» соответственно.Следовательно, его модель получена из --- Обозначая спецификацию готового продукта и функции, интегрированные в него. Машина для сварки двутавровых балок «три в одном»;

3) Есть много одинаковых имен с этим аппаратом для сварки двутавровых балок со встроенной функцией:

а) С учетом шага процесса: альтернативное имя 'Сварочная машина для сборки двутавровых балок', в котором представлены три важнейших этапа процесса сварки двутавровых балок на этом вертикальном сварочном аппарате для двутавровых балок;

б) Ввиду основной функции: Сварка является основным этапом производства сварных T-образных двутавровых балок, поэтому эту машину иногда называют Сварочный аппарат двутавровой балки со встроенной функцией;

в) С учетом режима сварки: SAW (дуговая сварка под флюсом) занимает 90% режима сварки в этой машине для изготовления двутавровых балок.Так, некоторые люди называют это 'Машина для изготовления двутавровых балок SAW', или 'Машина для сварки двутавровых балок SAW «Три в одном»';

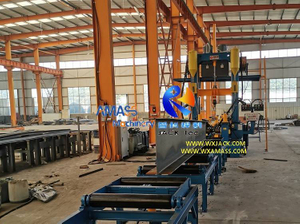

г) С учетом положения заготовки в машине для сварки двутавровых балок «три в одном»: (Рисунок 1)

        я.   Во время производства сварки двутавровой балки на этой машине для изготовления двутавровой балки с интегральной функцией заготовка находится в вертикальном положении (стенка вертикальная, а фланцы лежат горизонтально), см. выше;

      II.Для сравнения, существует другой тип станка для изготовления двутавровых балок, в котором заготовка находится в горизонтальном положении (стенка лежит ровно, а фланцы вертикальны), что требует меньшего количества применений.По этой причине этот сварочный аппарат для двутавровых балок PHJ15 «Три в одном» также может называться 'Вертикальная двутавровая сварка «три в одном»r';

д) Всего, до сих пор нет единой номинации для этой машины для сварки двутавровых балок со встроенной функцией..Выше перечислены только несколько часто используемых.

2. Основные узлы машины для сварки двутавровых балок PHJ15 «три в одном»:

1) Сборочный узел в вертикальной двутавровой балочной сварке интегральной функции:

a) Эта система предназначена для сборки 2 частей фланца и 1 части стенки, вырезанных из станка для резки полосовых листов с ЧПУ, в форму 工 перед сваркой в ​​этой машине для сварки двутавровых балок SAW со встроенной функцией;

б) Три комплекта манипуляторов с гидравлическим приводом установлены на входном конвейере Машина для изготовления двутавровых балок, поддерживая стальные пластины и выровняв их в форме Т (в первый раз при сборке и сварке), а затем в форме 工 (во второй раз при сборке и сварке);

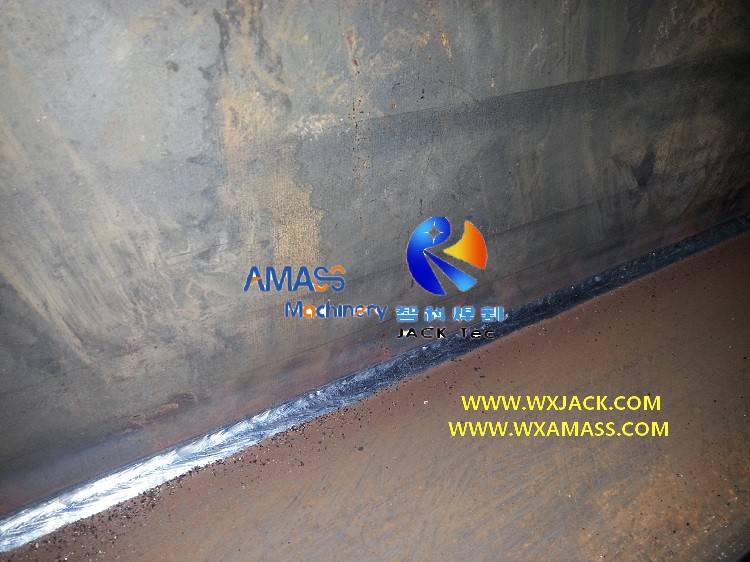

2) Сварочная система в трехводном сварочном аппарате с двутавровой балкой:

Этот сварочный аппарат для двутавровых балок со встроенной функцией имеет две дополнительные конфигурации:

a) SAW (для сварки двутавровых балок в легких и средних режимах, в большинстве случаев более 90%): включает 2 комплекта источника сварочного тока марки Lincoln для Китая или США;И 2 комплекта автоматической системы рециркуляции флюса;

б) СО₂ Сварка (только для сверхлегких сварочных двутавровых балок, на долю которых приходится менее 10%): Включает 2 комплекта источника сварки китайского бренда или японского источника сварки Panasonic;

3) Правильный блок в станке для изготовления двутавровых балок PHJ15:

а) Этот юнит выполняет финальное (3^рд ) шаг в основных работах машины для сварки двутавровых балок;

б) Выпрямляет деформацию фланца после сварки;

в) Важнейшим элементом этого узла является группа правильных роликов (3 шт.), которые имеют гидравлический привод, в рабочем режиме ход вниз.

Для рабочего процесса, пожалуйста, посмотрите прикрепленное видео этого сварочного аппарата с двутавровой балкой «три в одном».

3. Технические параметры машины для сварки двутавровых балок со встроенной функцией PHJ15:

Для машины для правки двутавровых балок в сборе PHJ15 (вертикальный сварочный аппарат для двутавровых балок):
