Сварочный аппарат для двутавровых балок с однопроходным автоматическим запуском

А. Влияние на сварочный аппарат для вертикальной протяжки двутавровой балки серий PHJ и ZHJ и его стиль работы:

Фраза «Сварочный аппарат для вертикальной протяжки двутавровой балки» дает яркое описание режима работы моделей PHJ и ZHJ, оснащенных машиной для изготовления полной двутавровой балки:

1. Этот автоматический многофункциональный сварочный аппарат для сварки двутавровых балок с пилой обеспечивает готовую сварку Т-образной или двутавровой балки за один раз, проходя заготовку по всей длине оборудования, от сырья в виде длинных полосовых досок на входной стороне до готовых рабочих деталей стальной конструкции. на выходной стороне Интегральная машина для правки и сварки двутавровой балки PHJ и ZHJ;

1) Входной конвейер машин для сварки двутавровых балок с интегральной функцией Wuxi JACK PHJ и ZHJ: загрузка 2^nd кусок фланца с изготовленной Т-образной балкой: (Рисунок 1)

2) Выходной конвейер машин для изготовления двутавровых балок серии 3 в 1 Wuxi JACK PHJ и ZHJ: Завершенная сварочная двутавровая балка в вертикальной ориентации: (Рис.2)

2. На двух фотографиях выше объясняется, почему мы называем машину для изготовления полной двутавровой балки серий PHJ и ZHJ «Сварочный аппарат с вертикальной протяжкой через двутавровую балку»: вы можете получить представление о том, как она работает и в каком положении рабочих частей.

Б. Обновлены технология процесса и состояние объекта в PHJ и ZHJ. Установлена ​​машина для изготовления полной двутавровой балки с линии по производству двутавровых балок:

1. Технологический маршрут и необходимая производственная площадь для изготовления двутавровых балок на традиционной автоматической линии по производству двутавровых балок:

1) Линия по производству двутавровых балок производит сварку двутавровой балки Т-образной балки высокоавтоматическим оптимизированным потоком, который позволяет обрабатывать большие объемы готовых элементов стальной конструкции контролируемым и ожидаемым образом.Именно по этой причине линия по производству двутавровых балок получила такое широкое применение на протяжении более двух десятилетий;

2) Между тем, с разделенными этапами сварки производства двутавровых балок на линии по производству двутавровых балок:

а) Сборка плюс CO₂ сварка в среде защитного газа --- Машина для сборки двутавровой балки;

б) Сварка под флюсом --- Сварочный аппарат для балок SAW H;

в) Выпрямление фланцев --- Машина для выпрямления двутавровой балки;

г) А также перемещение заготовок WIP (незавершенное производство) между указанными выше 3 станциями на линии по производству двутавровых балок --- Оборудование для переворота стальных конструкций;

3) Общее время работы линии по производству двутавровых балок от загрузки на линию до разгрузки в автономном режиме довольно велико;

4) Кроме, установка автоматической линии по производству двутавровых балок требует достаточно большой площади цеха, что по крайней мере от 2400 м² (длина 100 м и пролет 24 м) до идеального уровня 4800 м² (длина 200 м и пролет 24 м), это сильно отпугивает многих клиентов из отрасли стальных конструкций, которые планируют инвестировать в линию по производству двутавровых балок;

5) Wuxi JACK экспортирует в Россию мощную автоматическую линию по производству двутавровых балок: (Рис.3)

6) Приведенный выше анализ дает основания полагать, что стимулирующее вождение Уси ДЖЕК разрабатываем новый продукт Машина для изготовления двутавровых балок серии PHJ и ZHJ 3 в 1  для клиентов;

2. Принцип работы и занимаемая площадь сварочного аппарата с протяжной двутавровой балкой PHJ и ZHJ:

1)  Вопрос в том, При изготовлении сварки двутавровой балки можно ли объединить первоначальные 3 этапа (сборка и прихваточная сварка/сварка под флюсом/выпрямление) в одну операцию и, следовательно, исключить внутренний перенос материала?

2)  Ответ: ДА.И это основная идея, лежащая в основе разработки сварочных аппаратов для сварки двутавровых балок серии PHJ и ZHJ, другое название - интегральная машина для выпрямления и сварки двутавровой балки, что четко указывает на ее теорию работы:

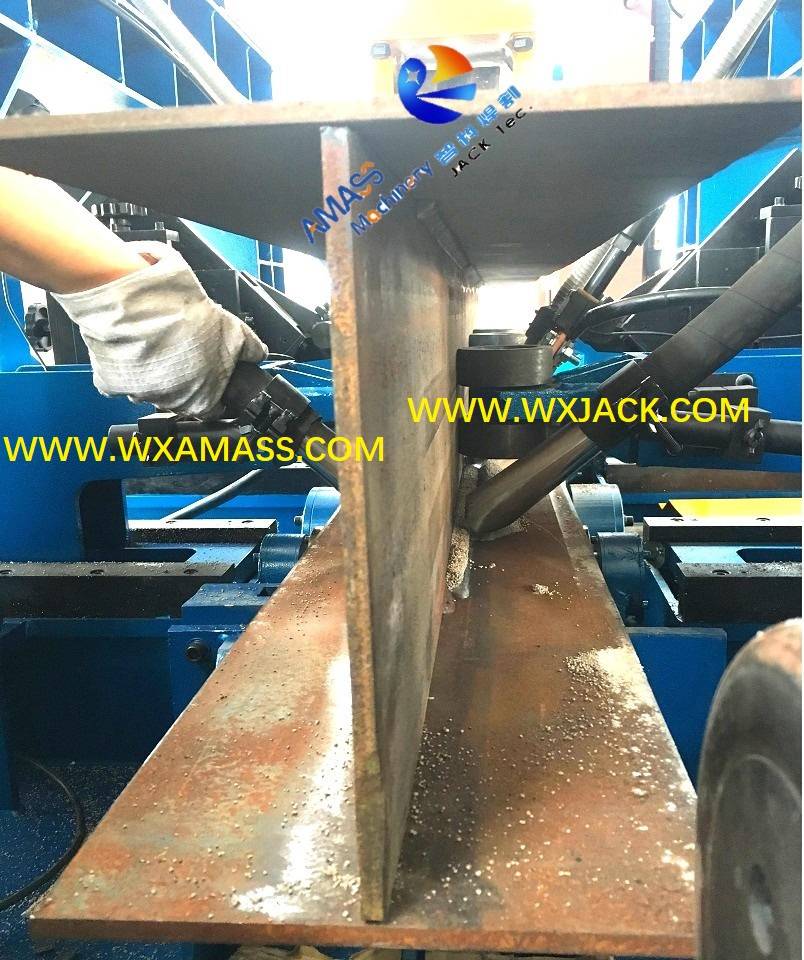

3) Центральная рабочая зона комплексного сварочного аппарата для двутавровой балки Wuxi JACK PHJ и ZHJ, на фото снизу вверх: сборка, сварка, правка: (Рис.4)

4) Итак, мы можем представить, что в графическом представлении использование PHJ и ZHJ серии 3 в 1 машине для изготовления двутавровых балок равносильно сжатию линии (линия по производству двутавровых балок) в отдельную точку (вертикальная машина для сварки двутавровых балок);

5) Соответственно, необходимая земельная площадь на объекте для установки интегральной машины для правки и сварки двутавровых балок PHJ и ZHJ составляет всего 100~104 м² (длина 24 м и ширина 4 м), уменьшено с наименьшего уровня 2400 м² для линии по производству двутавровых балок, о которой мы упоминали ранее, что максимально снижает экономическое бремя клиентов стальных конструкций.

С. Технические параметры машины для изготовления двутавровых балок PHJ и ZHJ 3 в 1:

Ниже приведены технические характеристики высокоэффективных интегральных сварочно-правильных машин для сварки двутавровых балок серий PHJ и ZHJ:
